拖挂式房车悬架底盘结构三维设计

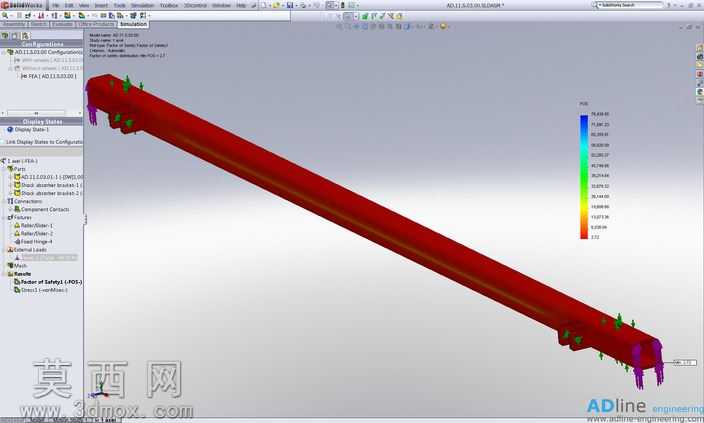

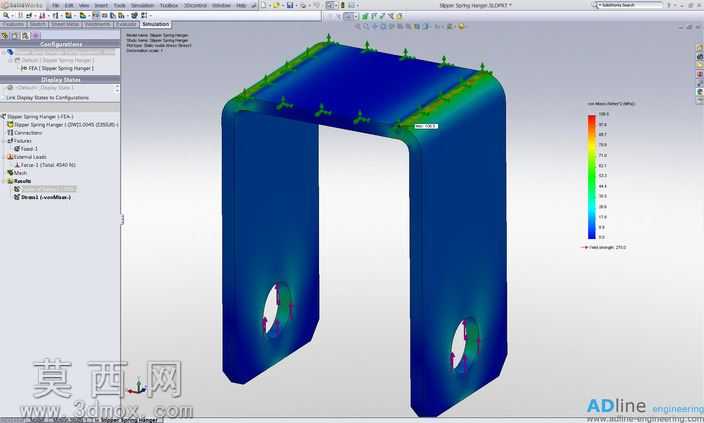

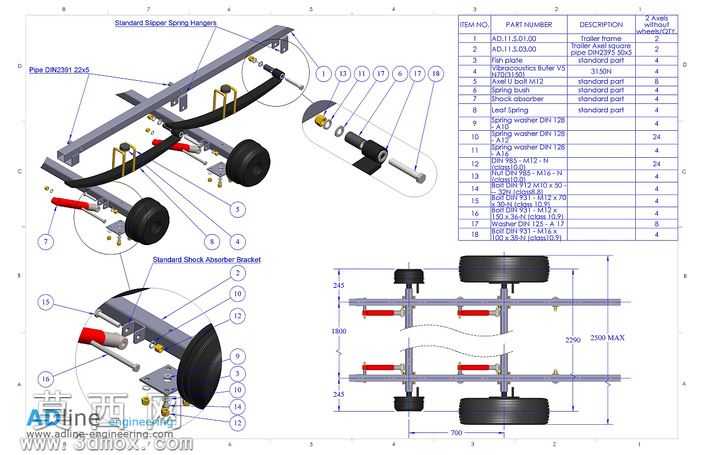

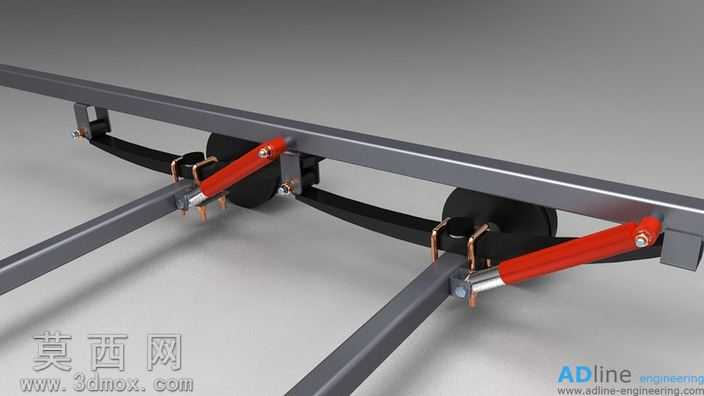

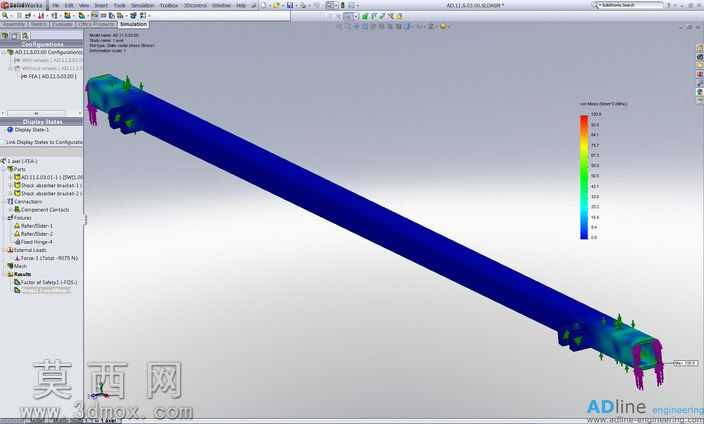

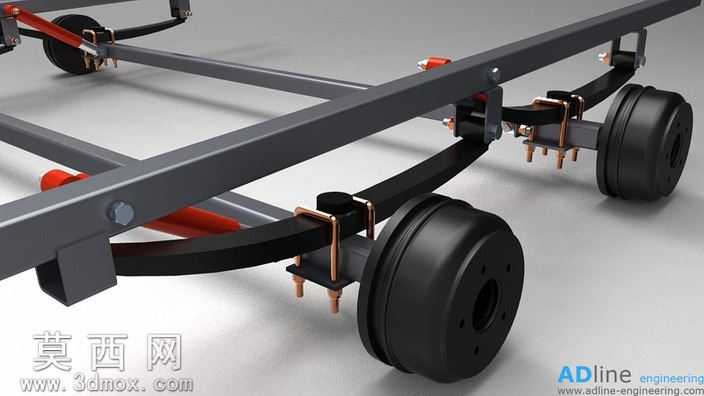

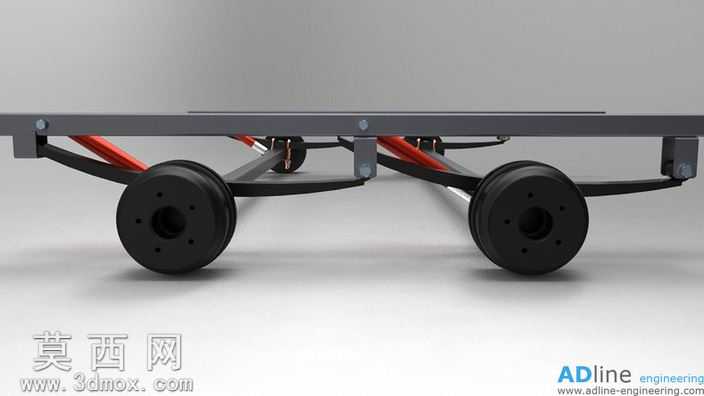

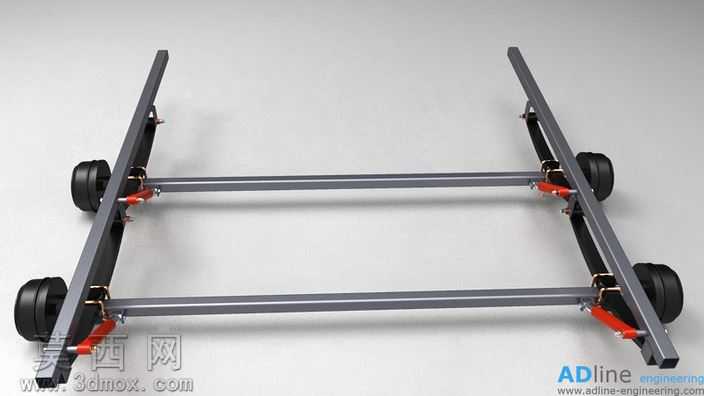

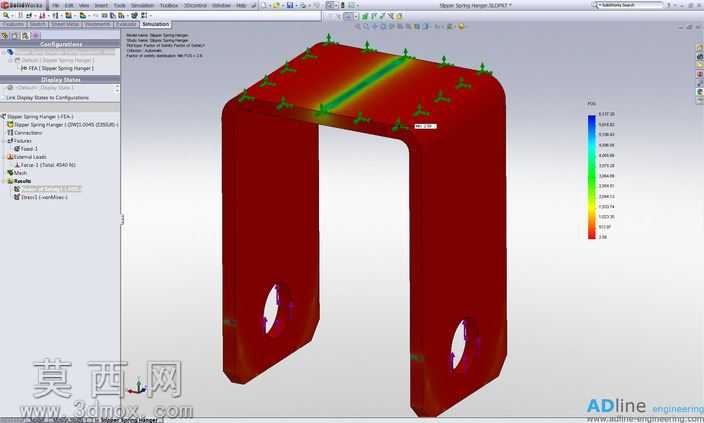

本作品为拖挂式旅居拖车的悬架行走系统三维建模成果，整体建模过程严格遵循易加工、高通用的设计原则，全部结构优先选用市面可直接采购的标准零部件搭建，降低后续实物制作的采购与加工门槛。建模阶段首先完成主体车架的参数化搭建，两根纵向承载主梁采用标准矩形截面型材，对应规格为50×50×5.0的标准管材，匹配欧盟地区拖车上牌允许的最大宽度2550毫米设定整体横向尺寸，两根横向连接梁通过同轴约束与纵梁完成刚性装配，保证车架整体的抗扭承载能力。行走轮组部分共设置四组行走轮，分别布置在车架前后段的左右两侧，每侧轮组配套独立的减震连接结构，减震部件通过铰接约束分别与轮轴安装座、车架纵梁相连，可在行驶过程中过滤路面传递的颠簸冲击，建模时对铰接位置的转动间隙、减震部件的行程范围都做了参数化限定，避免结构运动干涉。材质渲染阶段，主体车架赋予哑光金属灰的钢材材质，表面做轻微的磨砂质感处理还原工业型材的真实外观，减震部件的缸体部分赋予亮面金属漆材质，铰接销轴、紧固卡扣等标准件赋予镀锌亮银色金属材质，橡胶轮胎部分赋予哑光黑色带细微颗粒纹理的橡胶材质，不同部件的材质区分清晰，可直观分辨各部分的结构功能。设计过程中对整套悬架结构做了安全系数校核，悬挂点位的安全系数设定超过2.5，满足拖挂行驶的负载强度要求，全部非标准件的加工仅需使用断头台切割、管材弯曲、钻孔三类常规加工设备即可完成，无需特殊定制的加工工艺，普通五金加工场景即可完成实物制作。建模完成后对整体结构做了装配干涉检查，确认所有轮组跳动、减震伸缩过程中均无部件碰撞问题，各连接点位的紧固件位置预留了足够的安装操作空间，方便后续装配与维护作业，整套结构可直接作为小型拖挂房车、平板拖车的底盘行走系统参考使用。
