卡丁车传动制动匹配铝合金轮毂结构

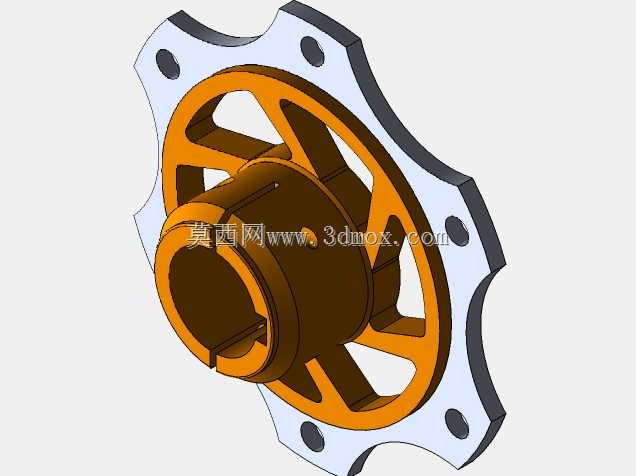

在小型场地竞速类卡丁车的轮端传动与制动系统中，这类轮毂承担着动力传递、制动载荷承载以及轮辋连接的核心作用，区别于民用代步车辆的轮毂结构，卡丁车由于没有悬架缓冲结构，轮端所有冲击载荷都会直接作用在轮毂本体上，因此结构设计上更侧重刚性与轻量化的平衡。这款轮毂采用分体式视觉的结构设计，中心设置带键槽的轴孔，用于和轮轴实现周向固定，保证动力传递过程中不会出现相对滑转，轴孔旁的定位销孔可实现轮毂在轴向上的精准限位，避免高速运转时出现轴向窜动影响传动精度。外圈的六处螺栓安装位呈花瓣状分布，既可以匹配对应规格的传动齿轮，将动力从传动系统传递到轮端驱动车轮转动，也可以直接安装制动盘，在制动工况下将制动力矩均匀传递到轮轴，实现车辆减速。设计过程中，辐条采用镂空式的放射状结构，在保证整体结构刚性的前提下尽可能去除非承载区域的材料，降低轮端的转动惯量，让车辆加减速的响应速度更快，同时也减少了非簧载质量，提升轮端的动态响应表现。尺寸参数上，安装孔位的轴距为114mm，适配对应孔距的齿轮与制动盘安装，中心轴孔孔径为8mm，可匹配同直径的卡丁车专用轮轴，材料选用铝合金7075-O也就是Ergal材质，部分高载荷版本也可采用不锈钢材质，铝合金材质的比强度高，在满足冲击载荷承载要求的同时，重量远低于钢制结构，适合卡丁车这类对重量敏感的小型竞速设备。实际装配过程中，需要注意安装螺栓的预紧力均匀性，避免单个螺栓受力过大导致安装面变形，同时键槽与轴上平键的配合间隙需要控制在合理范围，间隙过大会导致起步和制动时出现冲击异响，加速键槽磨损，间隙过小则会增加装配难度，甚至出现装配后无法拆卸的情况。轮毂的外缘花瓣状结构除了提供安装点位外，边缘的圆弧过渡也可以减少应力集中，在车辆经过颠簸路面受到侧向冲击时，应力可以沿着辐条均匀分散到中心轴座位置，避免局部应力过大出现开裂失效。这类轮毂的设计不需要考虑民用车辆轮毂的气动外观或者密封需求，所有结构都围绕功能实现展开，没有多余的装饰性结构，每一处几何造型都对应明确的承载或安装功能，是小型竞速车辆轮端部件典型的功能优先设计思路。
