铸铁材质健身训练用壶铃结构设计

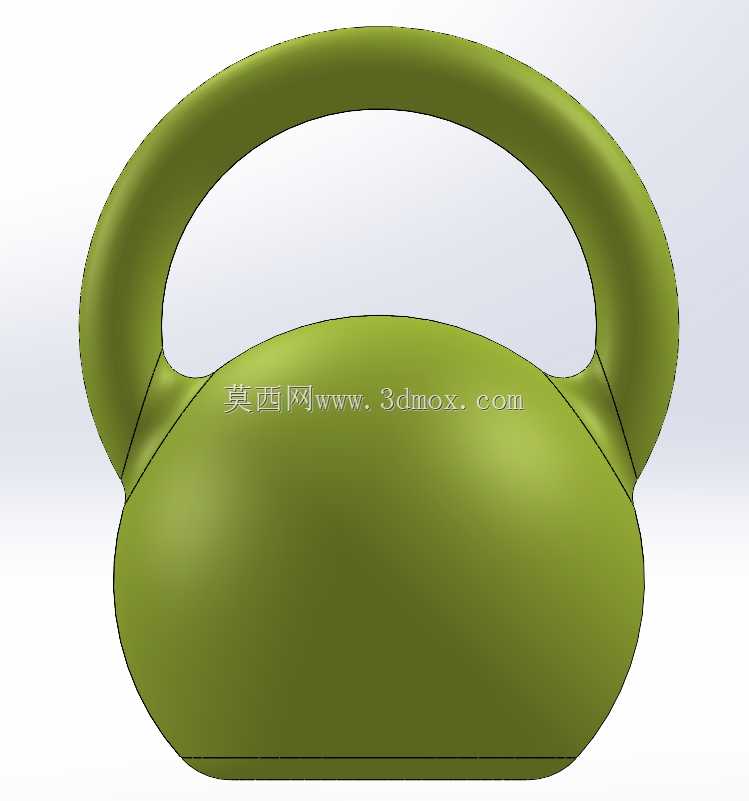

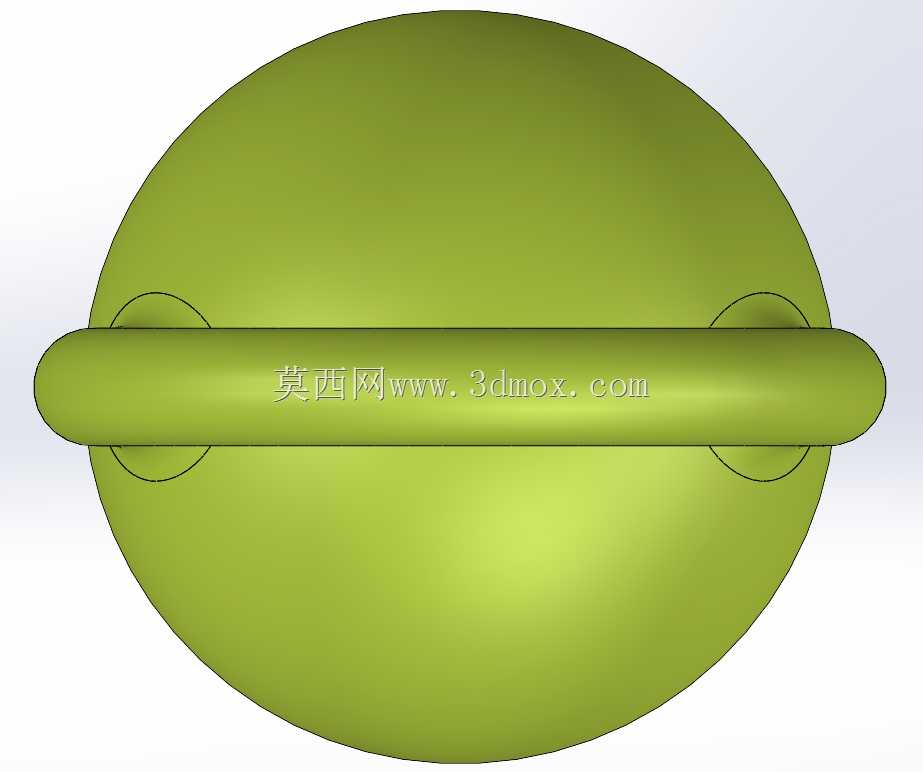

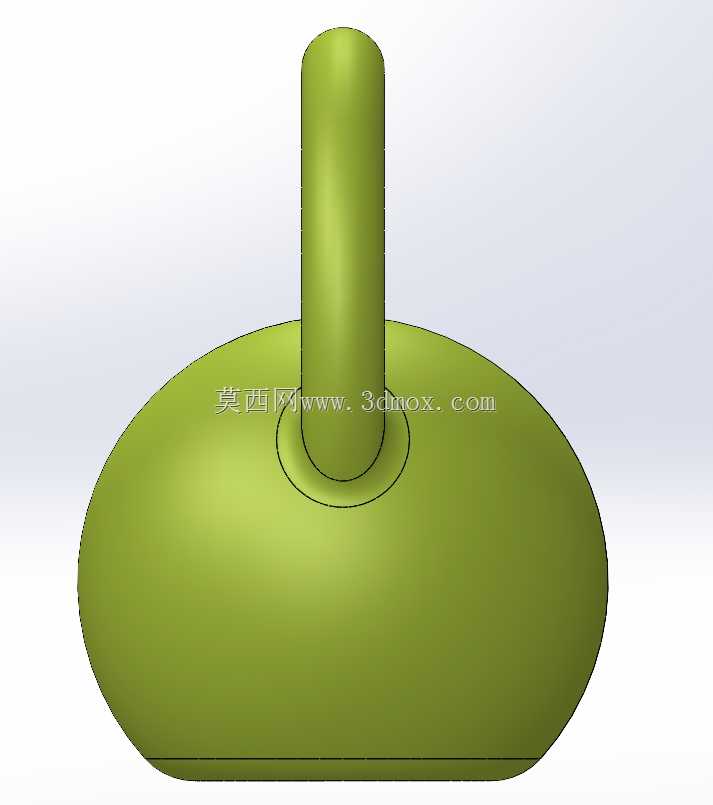

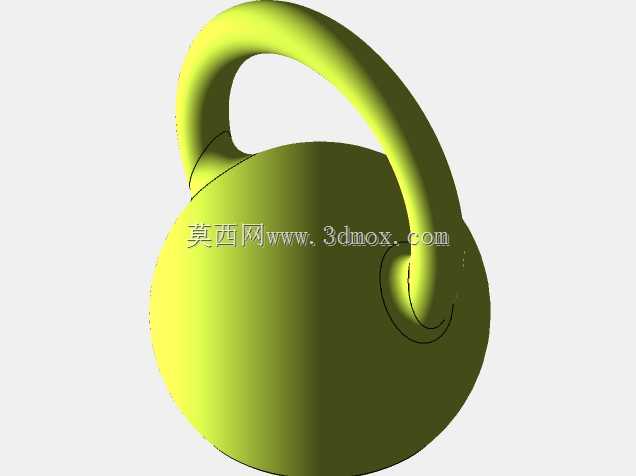

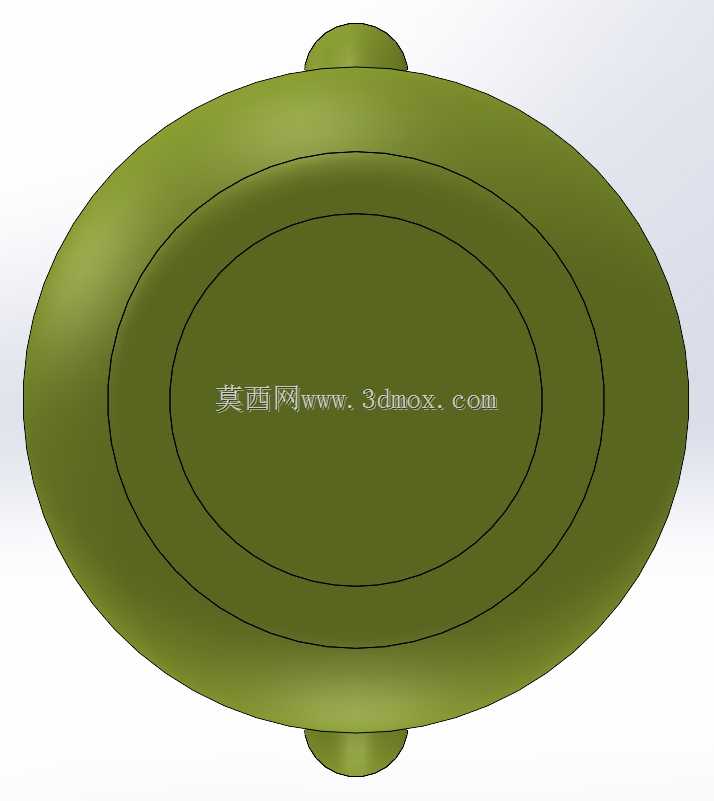

这款壶铃的结构设计围绕力量训练场景的实际使用需求展开，首先要考虑的是握持区域的人机工程适配，环形握把的截面做了圆弧过渡处理，没有尖锐棱角，在进行抓举、摆荡、深蹲推举等各类训练动作时，手掌与握把的接触压力分布更均匀，长时间训练也不容易出现局部压痕或者打滑的情况，握把的内圈空间预留了足够的手部活动余量，即使佩戴健身手套操作也不会出现卡滞。壶铃的主体配重部分采用了类球型的饱满结构，重心集中在主体几何中心的正下方，在做动态甩摆动作时，配重的惯性传递更线性，不会因为重心偏移导致手腕承受额外的侧向力矩，能有效降低训练过程中的关节损伤风险。从结构过渡区域来看，握把与配重主体的衔接位置做了大圆角平滑过渡，没有应力集中的直角结构，铸铁材质本身的脆性较高，这种过渡设计能大幅提升产品在承受冲击载荷时的结构强度，即使训练中不慎脱手掉落在硬质地面，衔接位置也不容易出现开裂、崩缺的问题。配重主体的底部设计为平整的支撑面，放置在地面时能够保持稳定直立，不会出现滚动、侧翻的情况，方便训练过程中临时放置，也便于日常收纳堆叠。在建模过程中，整体曲面采用了连续的G2曲率过渡，外表面没有突兀的折痕，后续做喷塑、包胶等表面处理时，涂层的附着均匀度更好，不会在曲面凹陷位置出现积液、涂层厚薄不均的问题。握把的粗细尺寸参考了成年男女的平均手掌宽度数据，既不会因为过细导致握持时压强过大，也不会因为过粗导致手掌无法完全环绕抓握，适配绝大多数普通健身人群的手部尺寸。这类壶铃除了商用健身房、家庭健身场景使用外，也可用于体能训练馆、运动队的力量素质训练，不同重量规格的壶铃可以通过调整主体配重部分的壁厚来实现，整体的外部轮廓尺寸不需要做大幅改动，能够减少后续不同规格产品开模时的模具修改成本，提升系列化生产的效率。在设计验证阶段，需要重点校核握把位置的抗弯强度，模拟大重量摆荡时的动态载荷，确保握把在承受数倍于自重的冲击拉力时不会出现变形、断裂，同时主体配重的壁厚要保持均匀，避免铸造过程中出现缩孔、砂眼等铸造缺陷，影响产品的实际重量精度和结构强度。
