高尔夫球杆连接用推杆头结构设计

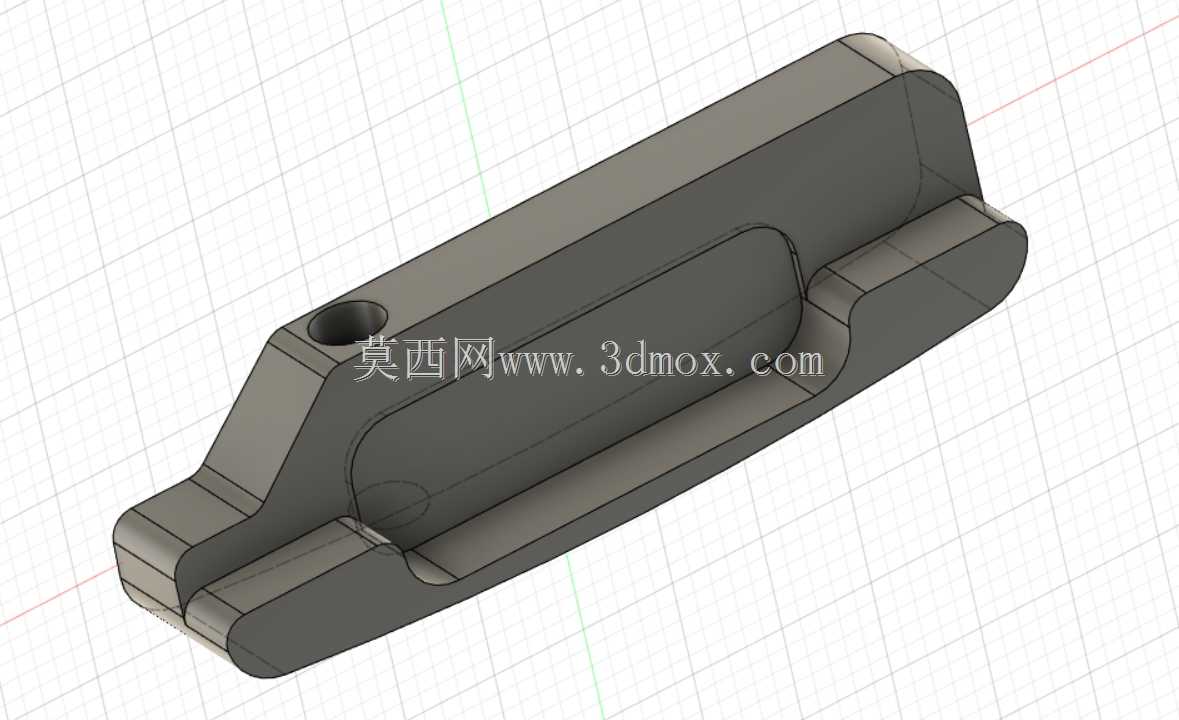

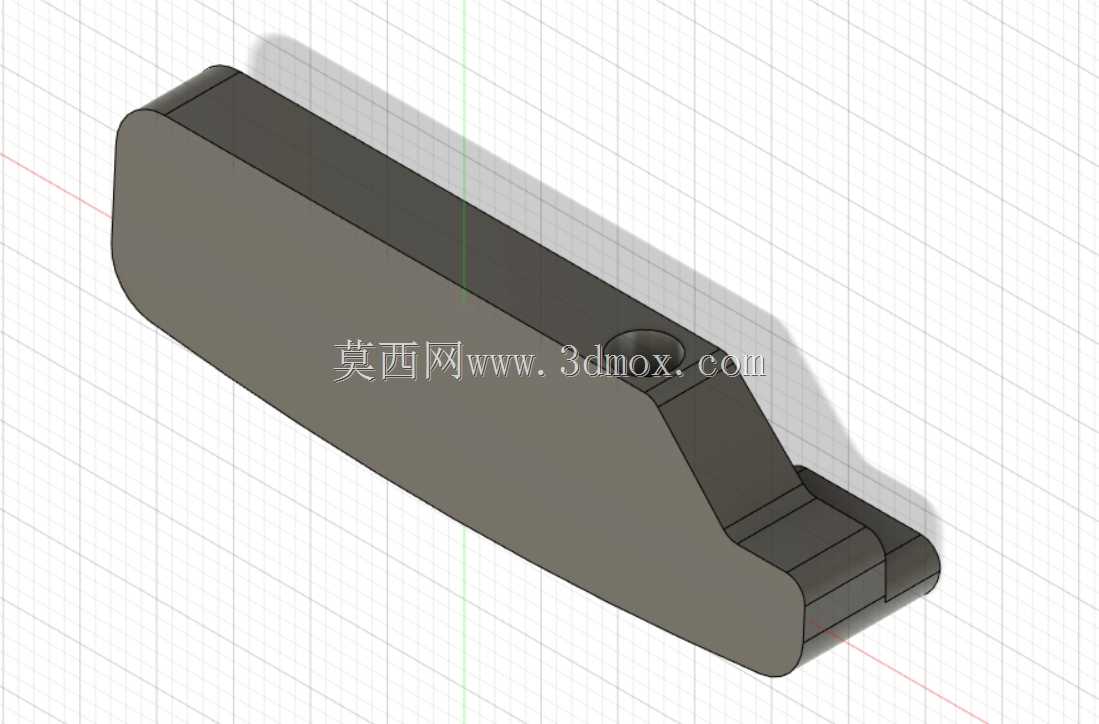

该零件作为高尔夫推杆的核心连接与击球功能部件，主要应用于高尔夫运动器材的组装场景，承担杆身与击球面的结构衔接、击球力传导的核心作用，是推杆类球杆决定击球稳定性与手感的关键结构件。从结构设计逻辑来看，整体采用长条形不对称轮廓，主体设置有与杆身配合的安装孔位，孔位规格适配3/8-16标准螺栓，安装时螺栓直径略大于配套轴件直径，装配过程中可通过锉刀、砂带打磨机将螺栓端部加工出微小锥度，待环氧树脂固化后实现与轴件的过盈配合连接，同时在螺栓上加工小缺口，经锉刀修松后可通过锤子敲击调整弯曲角度，满足不同使用者的推杆角度定制需求。零件两侧设置有对称的凸缘限位结构，中部内凹的腔体既可以减轻整体自重，又能形成结构加强筋提升整体刚性，避免击球瞬间的结构形变影响击球精度。从安装边界来看，整体轮廓的长宽高比例适配常规推杆的握持与击球间距，安装孔的位置经过重心配平设计，确保击球时的重心位于击球面中心区域，减少击球时的杆面偏转。零件的原型采用铝件加工成型，量产适配材料可选用不锈钢或低碳钢，不锈钢材质可提升零件的抗腐蚀性能与击球质感，低碳钢材质可通过表面处理实现不同的外观与触感需求，两种材料均能满足击球过程中的抗冲击、耐磨损要求。零件的外形过渡处均采用圆角处理，既避免加工过程中的应力集中，也能提升装配使用时的操作安全性，不会出现锐边划伤的问题。中部内凹结构的深度经过反复校核，在保证结构强度的前提下最大化降低零件重量，让整支推杆的重量分布更符合使用者的操控习惯，两侧凸缘的高度与击球面保持齐平，可在击球时辅助瞄准，提升推杆的瞄准精度。安装孔的深度经过匹配设计，确保螺栓装入后不会突出零件表面，不影响整体外观与击球动作，装配时的角度调整结构无需额外的锁紧零件，仅通过环氧树脂固化与锥面过盈即可实现可靠固定，长期使用不会出现松动移位的问题，能够承受反复击球带来的冲击载荷，结构可靠性满足运动器材的长期使用要求。
