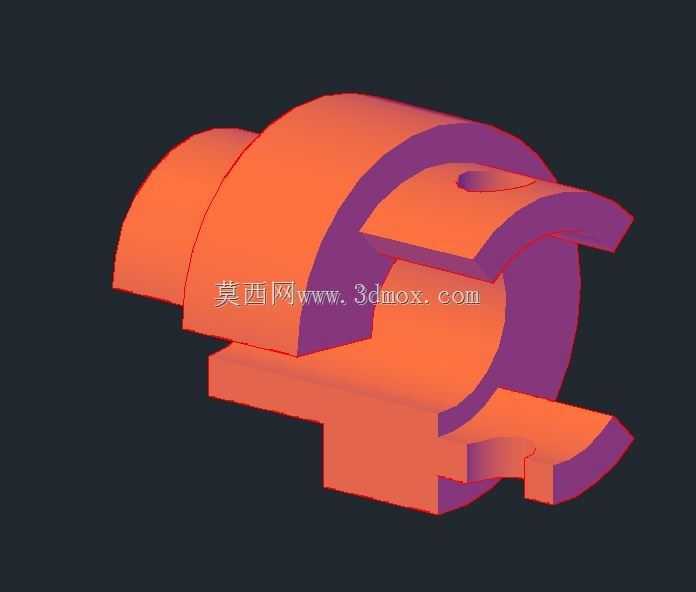

剖视结构万向节镶块传动构件

项目分类:3D模型 发布时间:2021-09-27 ID:293442
  • 剖视结构万向节镶块传动构件

在跨轴系扭矩传递的工况场景里,这类带镶块结构的万向节构件,常被布置在存在轴线夹角偏差的传动链路中,覆盖农用机械动力输出端、轻工输送设备传动段、小型工程机械操纵联动机构等多个应用场景,用来补偿两轴之间因装配误差、机架形变、运行跳动产生的角度偏移,避免刚性连接带来的轴系憋劲、轴承过载、键槽剪切失效等问题。和普通十字轴式万向节不同,这款镶块式结构省去了独立十字轴的装配空间,通过内嵌的镶块作为扭矩传递的中间载体,在径向安装空间受限的紧凑传动布局里优势明显,不需要额外预留十字轴的摆幅避让空间,能适配更小的轴系中心距布置需求。从结构设计逻辑来看,主体采用分段式筒状腔体结构,一端为完整的圆柱轴套段,用来和主动轴形成周向固定配合,内孔可根据适配轴端形式加工键槽、顶丝孔或者花键齿,保证扭矩输入的可靠性;另一端为开式叉形腔体,用来容纳镶块构件,腔体侧壁的弧形接触面和镶块的对应弧面形成滑动配合,在轴系存在角度偏转时,接触面能沿弧面产生相对滑移,同时持续保持扭矩传递的接触面积,避免应力集中在局部棱边。设计时需要重点控制镶块和叉形腔体的配合间隙,间隙过小会导致偏转时卡滞,低温工况下甚至会因材料热胀冷缩出现抱死;间隙过大则会在正反转切换时产生明显的传动回差,影响传动精度,对于有正反转频繁切换需求的工况,配合间隙通常控制在0.02-0.05mm区间,同时在配合面预留润滑脂存储槽,减少长期滑动磨损带来的精度衰减。外形尺寸方面,主体的最大外径根据传递扭矩大小匹配,通常小扭矩工况下外径控制在30-60mm区间,对应适配10-25mm直径的传动轴,轴向总长度不超过外径的1.8倍,保证紧凑性;安装时需要注意,轴端插入轴套段的深度不能小于轴径的1.2倍,避免配合长度不足导致轴套开裂,同时叉形腔体的开口方向需要和被传动轴的偏转平面匹配,保证镶块的摆动方向和轴系偏转方向一致,避免出现额外的附加载荷。这类构件的材质通常选用中碳钢经调质处理,表面配合面做高频淬火提升耐磨性,镶块可选用轴承钢材质降低摩擦系数,在无强冲击的轻中载传动场景里,维护周期比普通十字轴万向节更长,因为减少了十字轴滚针轴承的易损点,只需要定期补充润滑脂即可维持稳定运行。
