小轮径便携折叠代步自行车结构设计

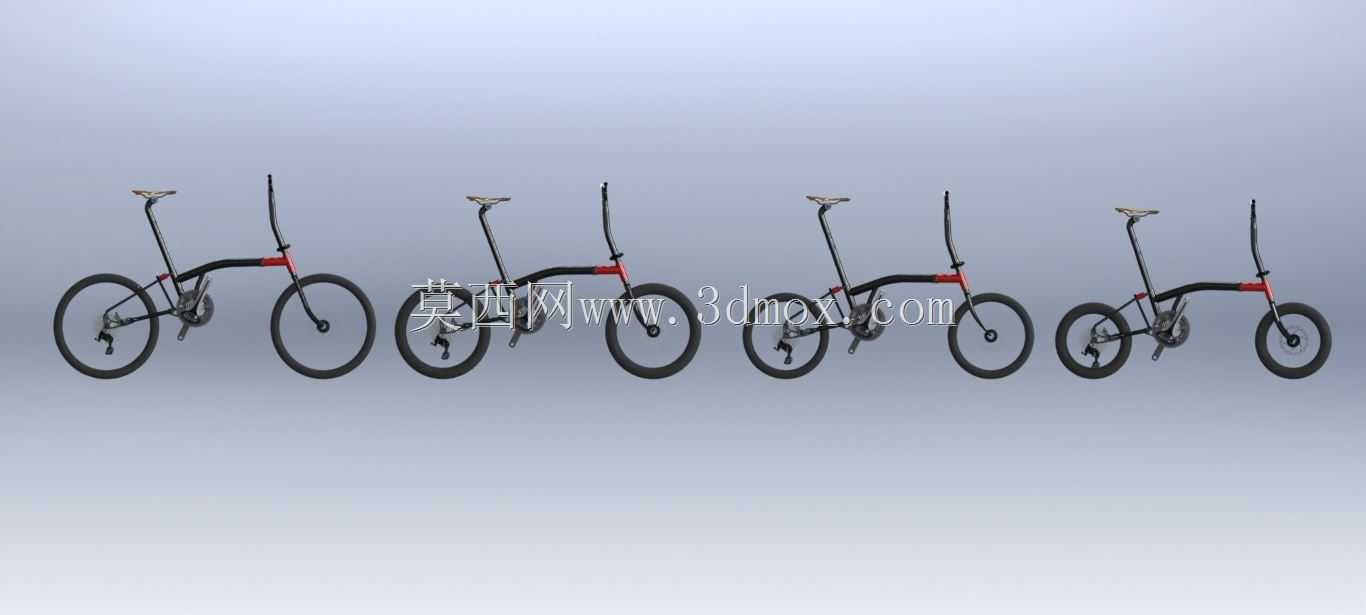

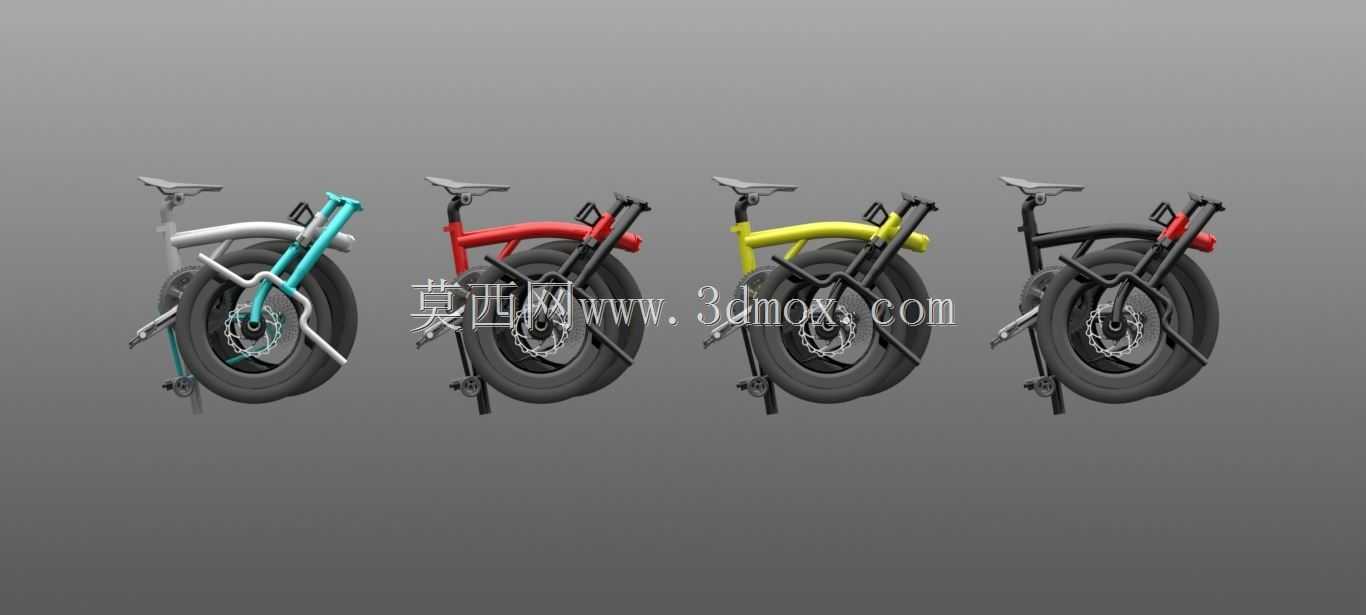

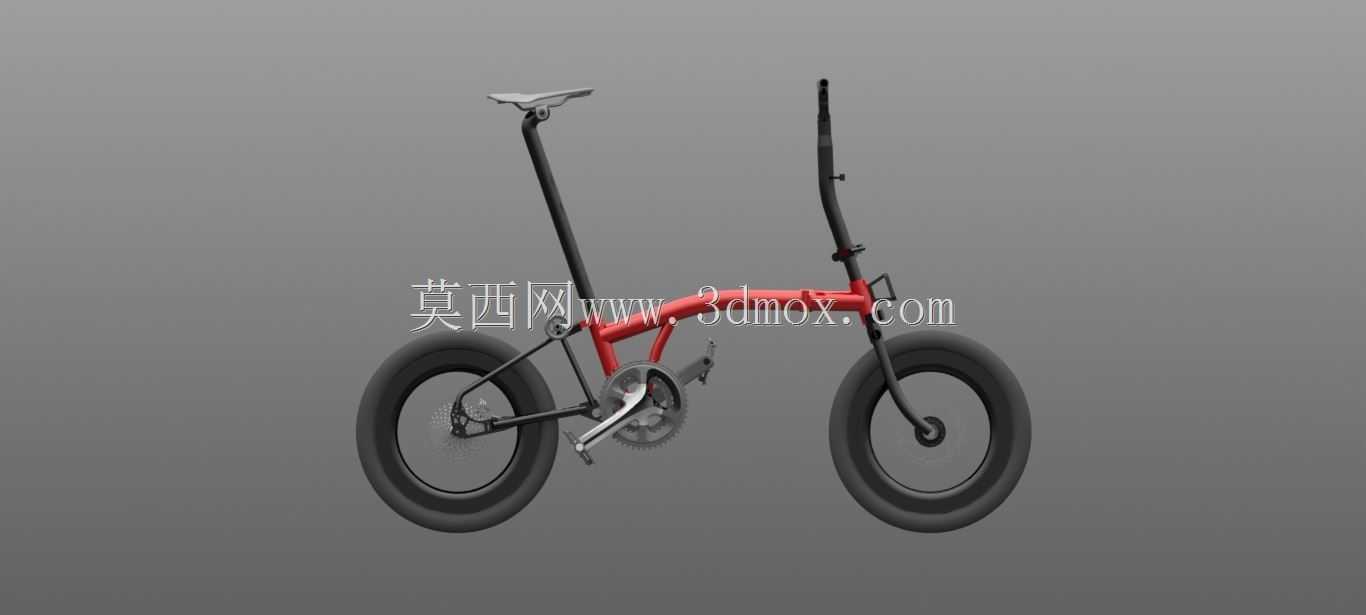

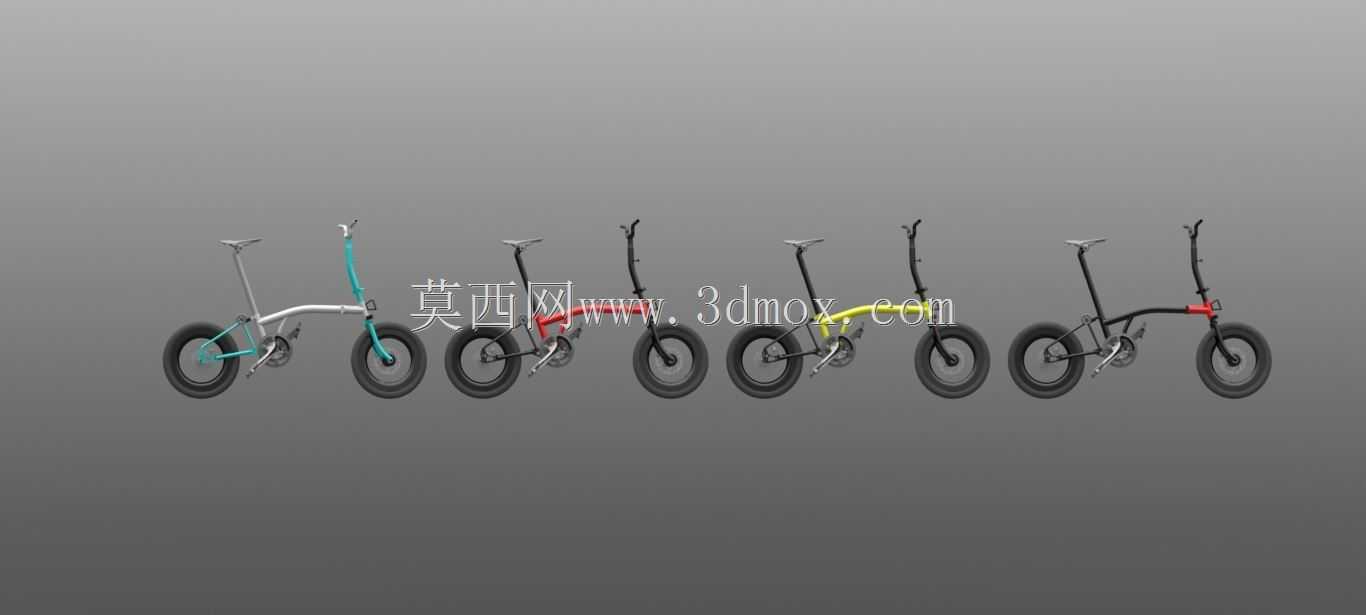

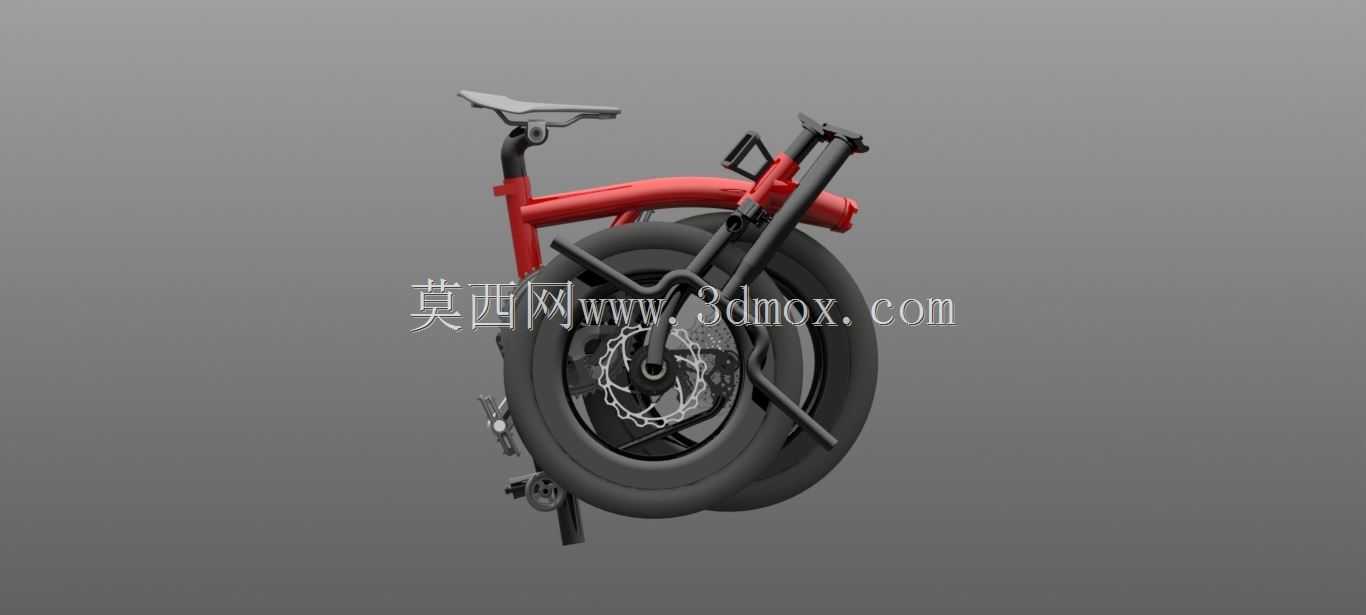

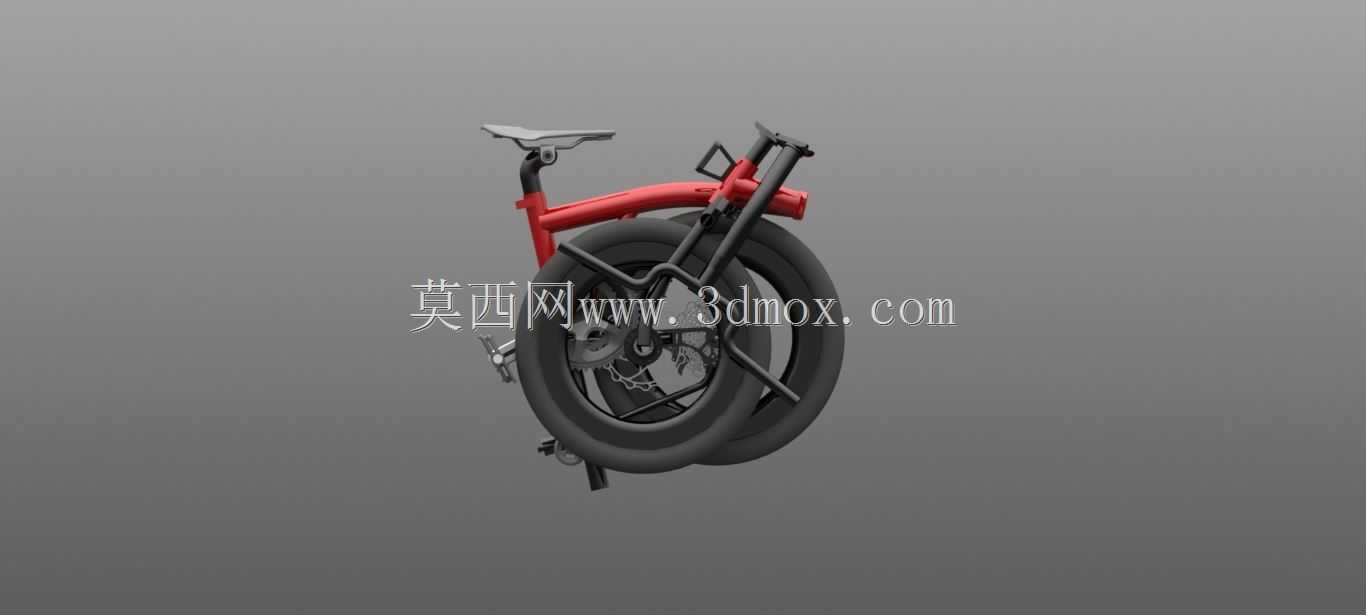

这款折叠代步车的结构设计围绕城市短途通勤、公共交通接驳的核心场景展开，适配日常通勤最后三公里、跨地铁公交换乘、写字楼与住宅室内收纳等高频使用需求，解决常规两轮代步车无法带入公共交通、室内存放占空间的痛点。整车采用小轮径布局，轮组尺寸控制在16英寸级别，折叠后整体轮廓可满足常规公交、地铁的随身行李尺寸要求，也能轻松放入家用轿车后备箱、办公室工位下方、住宅玄关等狭小空间，无需额外占用室外停车区域，也降低了露天停放带来的部件损耗、被盗风险。车架主体采用三角形主受力结构，前叉为定制化设计，在折叠铰接位置做了受力强化处理，主车架的折叠锁止机构设置在主梁中部，操作时无需额外工具，扳动锁止拨杆即可完成车架对折，对折后前后轮可通过磁吸结构贴合固定，推行时不会出现车架散开的情况。转向立管位置同样设置折叠铰接结构，可将车把向下折叠至与主梁贴合的位置，进一步压缩折叠后的整体高度，座管采用快拆锁紧结构，可根据不同身高使用者的需求在一定范围内调节座垫高度，适配150cm至185cm身高区间的使用者。传动部分采用单速齿盘与飞轮的配合结构，省去了变速拨链、变速线等易损部件，降低日常维护的频率，也减少了折叠过程中传动部件与其他结构发生干涉的概率，曲柄长度经过适配调整，避免小轮径车型常见的脚踏触地问题，在常规城市道路转弯时不会出现脚踏剐蹭地面的安全隐患。轮组部分采用宽胎设计，可过滤城市铺装路面上的细小颠簸，提升骑行时的舒适度，前后轮均采用快拆轴结构吗？不，是固定轴搭配标准花鼓，日常维护轮胎时无需复杂工具即可完成拆卸。整车的安装边界在设计时做了充分校核，所有铰接位置的转动行程都做了限位处理，折叠与展开过程中不会出现管线拉扯、部件磕碰的问题，刹车线管、走线槽都沿着车架主梁内侧布置，既避免外露线管影响外观，也减少了折叠过程中线管被挤压、磨损的概率。展开状态下的轴距控制在合理范围，既保证骑行时的直线稳定性，也兼顾小轮径车型转向灵活的特点，在城市人流密集的非机动车道、小区内部道路上可以灵活穿梭，应对突发的路况变化。车架的受力分布经过优化，主三角形结构承担大部分骑行载荷，折叠铰接位置的锁止结构采用楔形锁紧设计，锁止后无旷量，骑行时不会出现车架异响、结构松动的问题，整车承重范围可覆盖绝大多数成年使用者的体重需求，日常骑行时的结构强度完全满足城市道路的使用要求。
