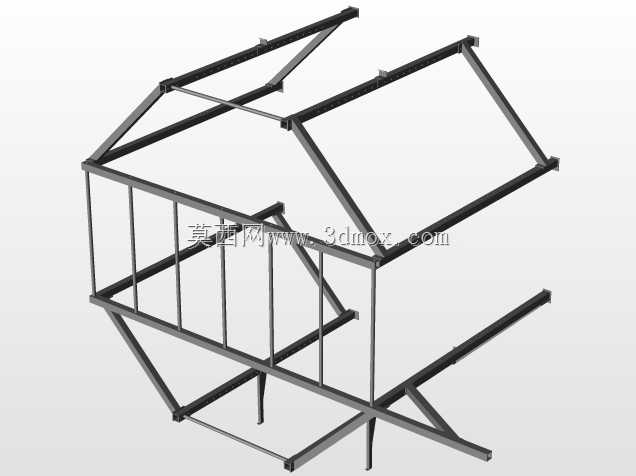

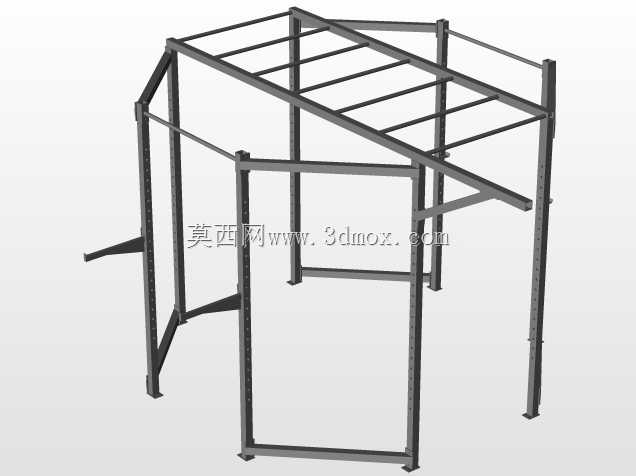

交叉式型材支撑保持框架结构设计

这款交叉式支撑保持框架，在物料承载、工位防护、轻型设备挂载类场景中适配性极强，车间内常用作零散工件的周转承托骨架、自动化线旁的物料暂存架主体，也可作为小型检测设备的外围防护框架，替代传统焊接一体式框架，在需要频繁调整工位布局的柔性生产线上优势明显。从结构功能来看，框架采用交叉斜撑搭配竖向立杆、横向围杆的组合形式，竖向立杆均匀排布承担垂直方向的静载荷，横向围杆在不同高度形成闭合受力环，避免立杆受侧向力出现失稳弯折，交叉斜撑则沿框架对角线方向布置，抵消水平方向的剪切力，哪怕框架单侧挂载偏重的工件，整体结构也不会出现明显的扭转变形，日常使用中不需要额外加装斜拉筋加固。设计阶段优先考虑了型材拼接的工艺可行性，所有杆件的连接节点都采用标准角件适配的接口形式，不需要在型材上做复杂的铣削、焊接坡口加工，现场组装时只需要用标准紧固件就能完成拼接，不需要专业焊接设备，普通装配工人对照装配示意图就能完成搭建，后期如果需要调整框架的长宽高尺寸，只需要更换对应长度的型材杆件，不需要整体报废重做，能适配不同尺寸的物料承托需求。从安装边界来看，框架底部的支脚预留了膨胀螺栓安装孔位，可以直接固定在水泥地面或者设备平台上，底部支脚的高度预留了20mm的调节余量，能抵消地面不平整带来的安装偏差，避免框架组装后出现晃动；框架顶部的横杆预留了T型槽安装位，可以直接挂载滑轨、料盒挂条、照明灯具等附属配件，不需要额外打孔破坏型材结构。框架的杆件排布特意留出了足够的操作空间，竖向立杆的间距控制在150mm到200mm之间，既不会因为间距过大导致放置的小型工件掉落，也不会因为间距过小影响操作人员取放内部物料，交叉斜撑的布置位置避开了人员操作的主要出入口，不会出现磕碰的问题。实际使用中，这款框架的受力冗余量控制在1.5倍左右，常规工况下承载150kg以内的零散工件不会出现杆件变形，型材表面做了阳极氧化处理，在车间多粉尘、少量切削液飞溅的环境下也不会出现锈蚀，长期使用不需要频繁做表面防腐维护。
