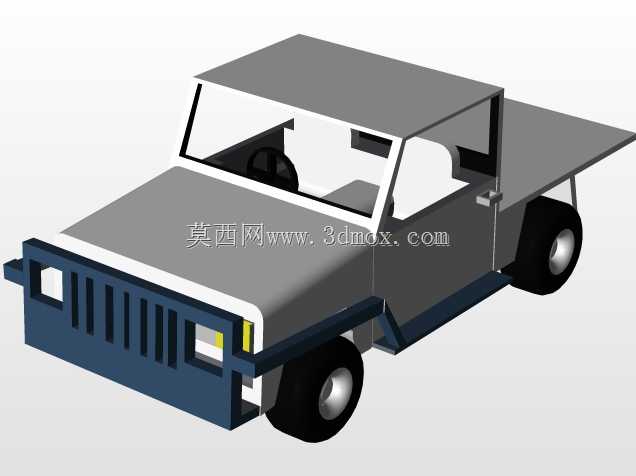

简易单排平板货运越野小车结构设计

这款轻型平板越野载具的设计，主要面向厂区内部短驳、野外作业点位转运、小型工程班组工具物料运输这类场景，区别于常规公路货运车辆，它的结构做了大量针对性简化，优先保障非铺装路面的通过性与装载灵活性。从结构布局来看，采用单排座舱加后置平板货台的布置，座舱仅设置单排驾乘空间，把更多轴向尺寸留给后部载货区域，货台为纯平无栏板设计，既可以放置规则的工具箱、小型设备机架，也能适配异形长尺寸物料的临时固定，不会被栏板结构限制装载边界。前部防护结构采用竖向格栅式防撞梁设计，直接与车架纵梁前端连接，没有多余的缓冲吸能结构，在野外作业遇到低矮灌木、碎石障碍时，可以直接推开障碍物，避免前部灯具、散热结构被磕碰损坏，格栅间隙预留了足够的通风空间，不会影响动力单元的散热效率。行走部分采用大直径宽基轮胎，轮拱位置预留了足够的跳动间隙，即使在泥泞、坑洼路面行驶时，轮胎上下跳动也不会与翼子板、座舱侧围发生干涉，最小离地间隙比同尺寸公路货运车辆高出近三分之一，能够轻松通过浅坑、碎石路这类常见的野外复杂路况。座舱内部结构做了极致简化，仅保留转向机构与驾乘位置的基础结构，没有多余的内饰覆盖件，一方面降低了整车自重，提升有效载荷占比，另一方面在厂区、野外多尘环境下使用时，不会因为内饰缝隙积尘难以清理，日常维护只需要直接擦拭结构表面即可。车架部分采用边梁式结构，纵梁从车头防撞梁一直延伸到货台尾部，横梁采用等间距布置，货台表面直接铺设平板结构与车架横梁连接，装载时货物重量可以直接通过平板传递到车架横梁，再分散到两侧纵梁上，不会出现局部应力集中导致的货台变形。车门结构采用简易平板式设计，铰链与锁止结构直接外露，没有隐藏式的复杂机构，在出现磕碰变形时可以快速拆卸更换，不需要拆解复杂的内饰覆盖件，非常适合作业现场的快速维修。整车的外形尺寸控制在紧凑区间，转弯半径小，在狭窄的厂区通道、野外临时作业便道上可以灵活转向，不需要预留过大的通行空间，平板货台的安装边界与后轮轮眉外侧齐平，不会超出车身宽度太多，在狭窄路段会车、穿行时不需要额外担心货台剐蹭两侧障碍物。前保险杠两侧预留了灯具安装位，位置高于常规车辆的灯具安装高度，在涉水、扬尘路段行驶时，不容易被泥水覆盖影响照明效果，侧围的脚踏位置直接与车架连接，结构强度足够，驾乘人员上下车时可以直接踩踏，不需要额外加装防护结构。
