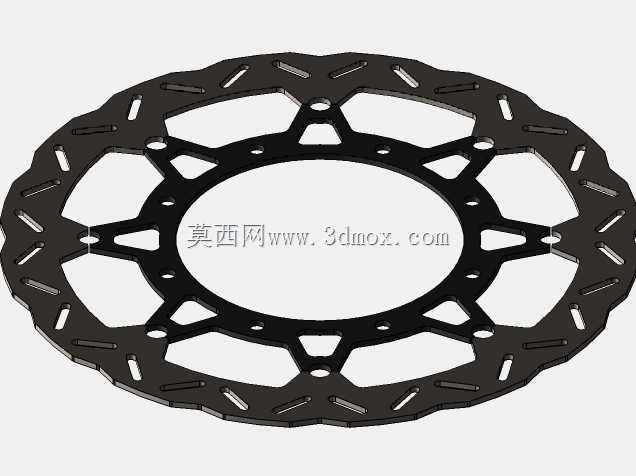

适配轮毂电机的大尺寸自行车制动盘结构

这款大直径制动盘的设计初衷，是解决轮毂电机改装场景下常规制动部件无法适配的痛点——常规小直径碟盘安装后，制动卡钳会与外凸的轮毂电机壳体发生干涉，无法完成制动系统的装配，因此需要更大的盘体直径来绕过电机外轮廓，让卡钳获得足够的安装空间，保证制动动作可以顺畅执行。从结构设计来看，盘体采用内外双层连接的辐条式镂空结构，中心安装环预留了对应轮毂法兰的安装孔位，可直接与轮毂的安装端面贴合固定，中间的连接辐条做了三角加强构型，既可以减少盘体整体重量，降低骑行过程中的转动惯量，又能保证盘体在制动夹紧力作用下的结构刚度，避免大力制动时盘体出现形变导致刹车抖动。盘体外边缘采用波浪形轮廓设计，边缘分布的多组长条开槽，一方面可以在制动过程中刮除刹车片表面的磨屑，避免磨屑残留导致制动摩擦力下降，另一方面可以提升盘体的散热效率，长距离下坡连续制动时，空气可以顺着开槽快速流过盘体表面，带走摩擦产生的热量，降低热衰减出现的概率，同时开槽结构也能减少盘体受热后的形变余量，避免高温下盘体翘曲影响制动平顺性。安装边界方面，盘体外径达到390mm，中心安装孔的节圆尺寸匹配常规改装轮毂电机的法兰规格，安装时需要对应选配大行程的制动卡钳，保证卡钳的摩擦片可以完全贴合盘体的摩擦工作面；盘体厚度采用常规碟刹的通用尺寸，不需要额外定制刹车片，可直接适配市售的金属烧结或树脂刹车片。实际装车使用时，这款制动盘可以完美绕过轮毂电机的外凸结构，不需要对电机壳体做切削打磨，也不需要额外制作卡钳转接垫片，直接按照常规碟刹的装配流程即可完成安装，制动时的摩擦力矩相比小直径碟盘有明显提升，对于自重更大的电机助力自行车来说，能获得更充足的制动力储备，应对重载、下坡等骑行场景时的制动安全性更有保障。盘体的镂空结构也能在骑行过程中带动周边空气流动，进一步帮助制动系统散热，减少连续制动后的热衰退问题，同时轻量化的结构设计不会给轮组增加过多额外重量，对骑行续航和操控灵活性的影响控制在较低水平。
