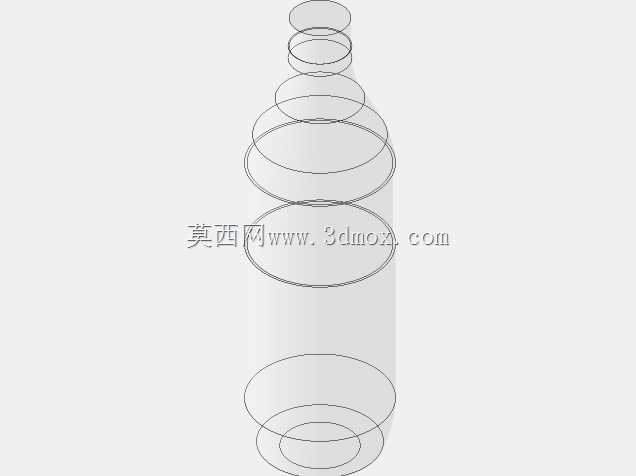

日常饮用塑料瓶结构设计三维数模

这款塑料瓶的结构设计，核心围绕饮品灌装、流通、终端使用全链路的工程需求展开，在建模阶段就同步考虑了吹塑工艺的成型边界、灌装线的适配要求、消费者握持使用的人机特性，没有做脱离生产实际的冗余造型。从瓶体的截面轮廓来看，整体采用多段变径的回转结构，底部做了内凹的加强筋设计，这部分结构并非装饰性造型，而是为了平衡吹塑成型时的料流分布，避免底部壁厚不均导致的站立不稳、跌落开裂问题，同时内凹结构可以在灌装后承压时分散瓶内压力，减少常温储运过程中因温度变化产生的瓶体鼓胀变形。瓶身中段的直径是整瓶最大的位置，这个尺寸的设定一方面匹配常规自动灌装线的卡瓶板间距，不需要对现有灌装设备的夹持机构做额外调整，就能适配每分钟数百瓶的高速灌装节拍，另一方面这个直径刚好适配成年人手掌的握持跨度，单手握持时手指可以自然环绕瓶身，不会出现过粗握持打滑、过细捏握变形的问题。瓶身上下的过渡段采用平滑的圆弧收窄，没有尖锐的转角结构，这是考虑到吹塑模具的加工便利性，尖锐转角会导致模具加工时的刀具磨损加快，同时成型时转角位置容易出现应力集中，在运输堆码时受压容易产生裂纹，圆弧过渡可以让瓶壁的应力均匀分散，提升整瓶的抗挤压能力。瓶口部分采用标准的螺纹接口结构，螺纹的牙型、螺距都匹配市面通用的瓶盖密封规格，不需要单独开制配套的瓶盖模具，瓶口的封口环位置做了加厚处理，保证旋盖密封时的贴合度，避免饮品在保质期内出现漏液、进气变质的问题。瓶肩位置的斜度设计也经过了考量，在自动灌装完成后，残留的液体会顺着斜度回流到瓶内，不会在瓶口位置残留导致后续贴标、封盖环节出现污染。整个瓶体的壁厚分布遵循吹塑工艺的规律，受力较大的底部、瓶口位置壁厚稍厚，瓶身中段壁厚均匀，既保证了整体结构强度，又能控制原材料的用量，兼顾生产端的成本控制需求。在流通环节，这款瓶型的整体高度、最大外径都适配常规的运输纸箱内尺寸，堆码时上下瓶体可以通过底部内凹结构和瓶口的凸起实现一定的定位，减少运输过程中的晃动磕碰，降低货损率。从建模的逻辑来看，整个模型采用回转特征加局部结构细化的方式搭建，所有的轮廓线都做了曲率连续处理，没有断点和碎面，后续如果要做结构仿真、模具拆分，都可以直接调用数模进行后续工作，不需要重新修复几何特征。
