自行车后拨导轮齿形传动配件结构

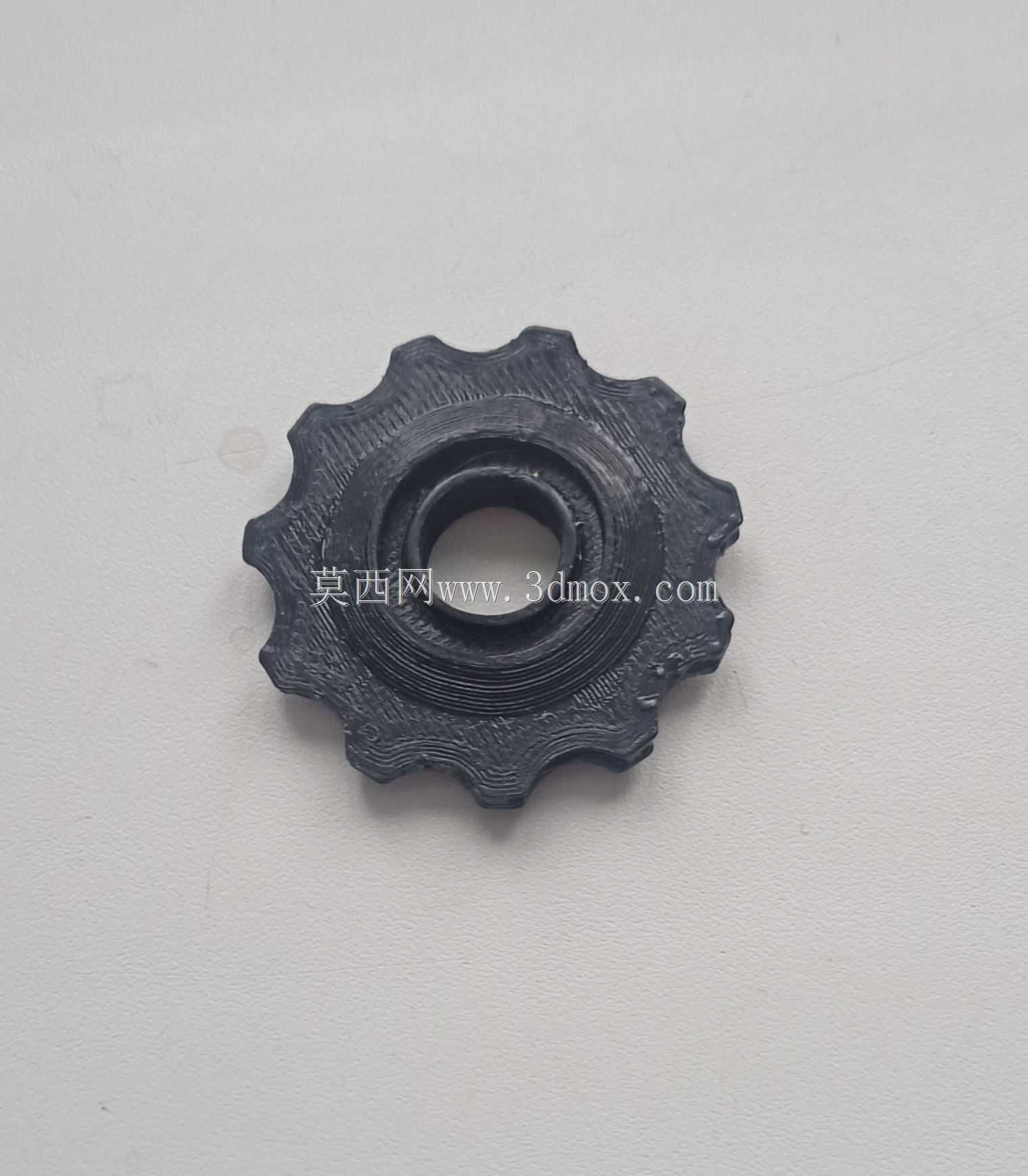

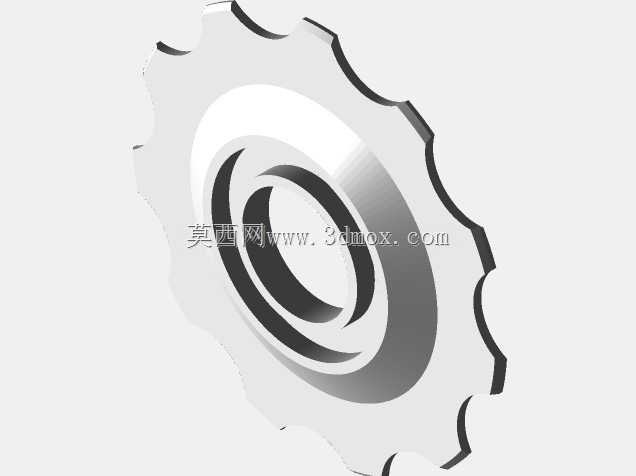

日常做自行车传动系统维保、改装相关的结构设计时，后拨导轮是很容易被忽略但直接影响变速顺滑度的核心小件，这个齿形轮结构就是针对外变速系统的张紧导轮做的还原设计。先从实际安装场景说，这类导轮是装在后拨链器的上下两个导臂位置，上导轮负责对齐飞轮片的齿位，下导轮负责给整个链条提供恒定张紧力，避免骑行颠簸、变速切换时链条松脱跳齿。设计的时候首先要卡准安装边界，中心的通孔是适配标准后拨的固定螺栓，孔径要匹配市面主流后拨的M5固定轴尺寸，安装面的台阶凸台要刚好卡进后拨导臂的限位槽里，不能有轴向窜动，不然高速骑行的时候导轮摆幅过大，会蹭到飞轮片或者后拨架。齿形设计上没有照搬标准链轮的渐开线齿，而是做了带圆弧过渡的波浪齿，每个齿的齿尖都做了圆角修型，这是因为自行车链条是外链板、内链板、销轴组合的活络结构，齿尖太尖会卡进链板缝隙里造成异响，圆角齿形能让链条在横向偏移（也就是变速切换飞轮档位的时候）顺滑滑入齿槽，不会卡滞。轮体的环形凹槽是用来容纳链条的滚子部分，槽宽要比链条外链板的总宽度大0.2-0.3mm，既保证链条能顺畅嵌入，又不会有太大的横向旷量。之前做同类型结构测试的时候，要是槽宽做窄了，变速的时候链条会卡在导轮上，上不了大飞轮也下不了小飞轮；槽宽做宽了，高速踩踏的时候链条会在导轮上左右摆，产生明显的金属异响，还会加速链板和导轮的磨损。轮体的外缘齿数量是匹配常用的10T、11T导轮规格，齿根的厚度要保证足够的结构强度，毕竟越野骑行的时候链条张力瞬间能到几百牛，太薄的齿根很容易被链条掰断。另外这个结构采用分体粘合的设计思路，是因为如果做整体注塑或者3D打印的话，中间的轴承安装位（如果是加装培林版本的话）很难做到无拔模斜度的高精度内孔，分成两半加工之后再粘合对齐，能保证中心孔的同轴度，也方便在轮体内部预留润滑脂的存储腔，不用频繁给导轮转轴上油。实际装车的时候，还要注意导轮的齿形方向，带拨链导向斜面的一侧要朝向飞轮方向，不然变速的时候链条导向方向反了，会出现变速延迟的问题。很多新手改装的时候会随便买个金属导轮换上，忽略了齿形和安装尺寸的匹配，结果骑起来异响不断还变速不准，这个结构在设计的时候就把这些实际装车的边界条件都考虑进去了，不管是做替换件的开模参考，还是做3D打印自制应急配件，都能直接对应实际安装需求，不用再反复调整尺寸适配。
