标准运动用网球曲面结构三维设计

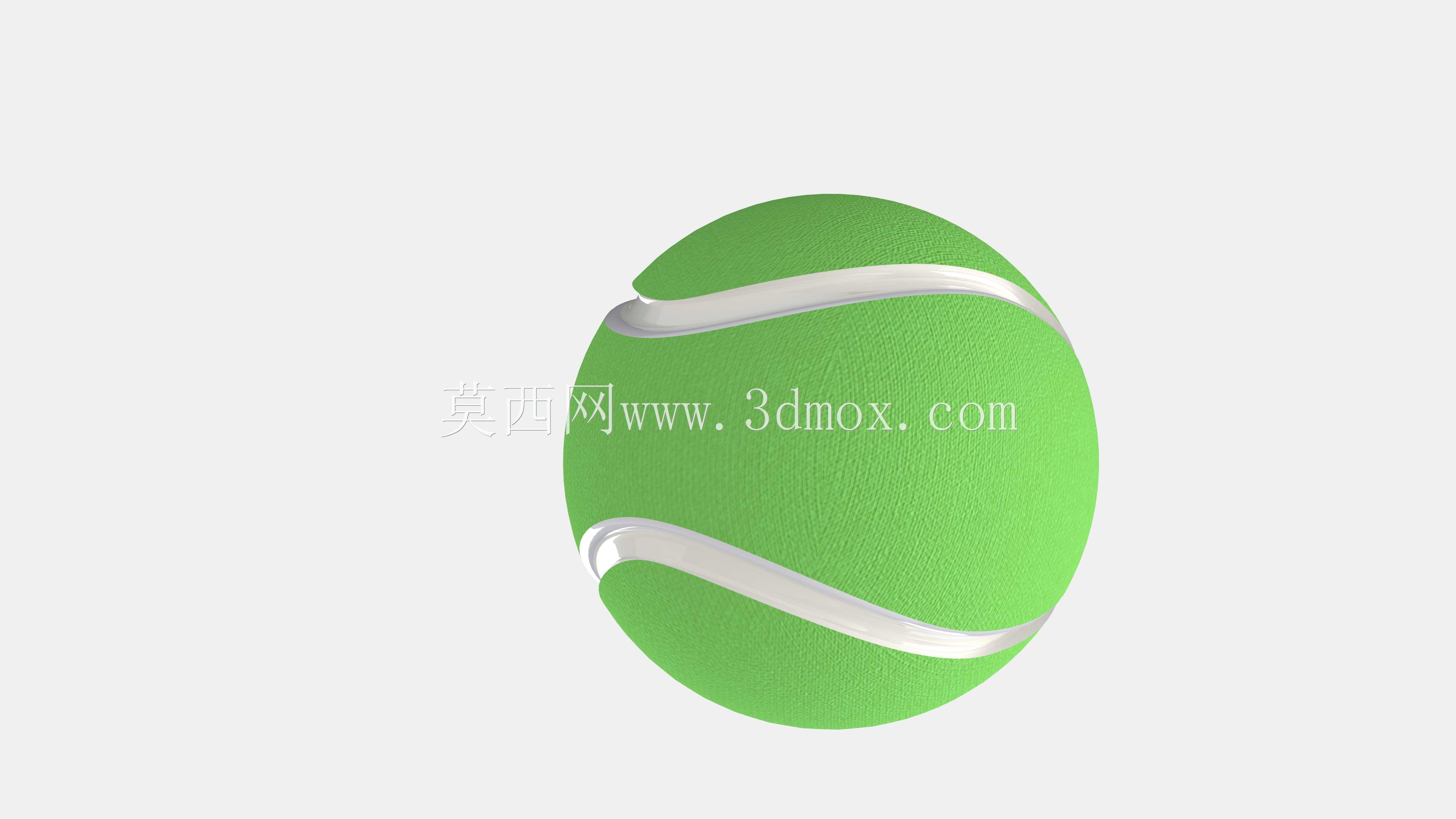

日常接触的标准网球，看似是简单的橡胶裹毛毡球体，实际曲面接缝、弧度控制都有严格的工程逻辑，做这个三维建模的时候，最先要锚定的是球体的基础尺寸边界，标准赛事用网球的外径控制在65.4mm到68.6mm区间，整体重量对应的等效密度要匹配实际产品的质量分布，建模时不能直接用整球拉伸，要先处理表面的两道对称接缝结构——也就是大家熟悉的网球白色拼接线，这部分不是简单的贴图纹理，是实际生产中毛毡裁切拼接的压合边界，建模时要做出0.3mm左右的微凸压边，还原真实产品的表面起伏。从应用场景来看，这个模型可以直接导入运动器材仿真场景，做网球击打动力学测试、发球机的落料轨迹模拟，也能用于体育用品展示的渲染场景，不需要再二次调整曲面精度。设计过程中要注意球体表面的弧度连续性，因为网球的毛毡包覆是两个哑铃形的裁片交叉贴合，所以建模时要先拆分两个对称的包覆曲面，再做缝合倒圆角，避免出现曲面褶皱或者曲率断层，很多新手做网球模型容易直接在整球上画投影线，做出来的接缝在球体两极位置会出现拉伸变形，和实际生产的拼合逻辑不符。另外要考虑模型的装配边界，如果是做发球机的配套模拟，网球的外圆公差要控制在0.1mm以内，避免和发球机的摩擦轮、落料通道出现干涉，表面的粗糙度参数也要对应毛毡的实际摩擦系数，不过在结构建模阶段，先把外形曲面的精度做足，后续做仿真或者渲染都能直接复用。实际建模时先做基础球体，再投影拼接线做曲面分割，把压合边的凸起结构做出来，最后整体做曲面光顺，保证各个角度的曲率连续，不会出现棱角或者凹凸不平的问题，不管是做结构验证还是视觉渲染，都能匹配真实产品的外观和尺寸要求。
