10齿滚子链张紧链轮结构设计

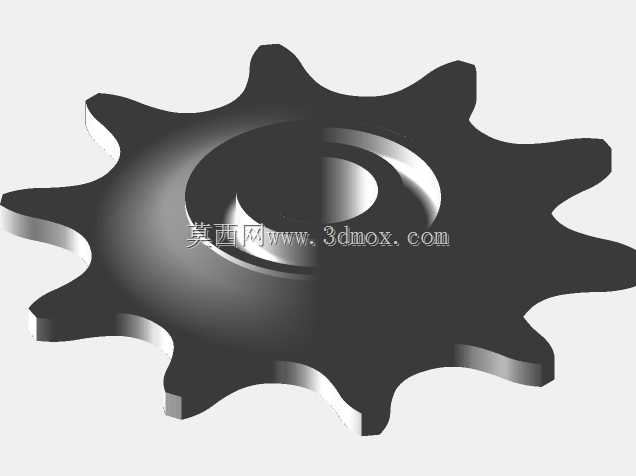

在各类链传动设备的布局设计中，张紧链轮是解决链条松边垂度过大、避免啮合跳齿、延长链条使用寿命的核心配套零件，常见于输送线、农业机械、轻工自动化设备、摩托车主副传动以及各类需要长距离链传动的工装设备中。不同于主动链轮与从动链轮直接承担动力输入输出的功能，张紧链轮的核心作用是通过调整自身安装位置，改变链条的包角，补偿链条在长期运行中因磨损产生的节距伸长，同时吸收传动过程中链条的横向振动，降低传动噪音，避免链条在高速运行中出现脱链、卡滞等故障。这款张紧链轮针对10齿规格的滚子链传动场景设计，匹配节距12.7的标准滚子链，适配滚柱直径7.75的配套链条，齿形轮廓按照标准滚子链啮合轨迹设计，齿槽圆弧与滚子外圆能够实现顺畅贴合，在啮合过程中不会出现卡滞、硬摩擦的问题，保证链条在进入和脱离啮合时的运动轨迹平滑。从结构设计来看，该张紧轮采用无轮毂的薄型环式结构，整体为等厚环形设计，中心预留的安装孔可根据实际安装需求适配不同规格的张紧臂销轴，安装时可通过张紧臂的摆动调整或者滑轨式位移调整，灵活改变张紧轮对链条的压紧程度，既可以布置在链条的松边外侧向内张紧，也可以根据设备内部空间布局，布置在松边内侧向外张紧，适配不同设备的内部安装空间约束。在实际选型应用中，需要注意该张紧轮的安装边界，其环形外径尺寸与配套链条的啮合轨迹匹配，安装时需要保证张紧轮的齿宽中心平面与主从动链轮的齿宽中心平面共面，避免出现偏磨导致的链轮齿面异常磨损、链条侧磨等问题；同时张紧轮的压紧行程需要预留足够余量，既要满足新链条安装时的初始张紧需求，也要覆盖链条全生命周期磨损后的伸长补偿量，避免后期链条伸长后张紧行程不足无法调整。在传动系统运行过程中，该张紧轮属于随动转动部件，自身不传递动力扭矩，因此中心安装位通常配套免维护的滑动轴承或者滚动轴承，保证随动转动的灵活性，避免张紧轮固定不转导致的齿面与滚子之间出现滑动摩擦，加速零件磨损。针对不同的应用场景，该张紧轮的安装位置也有对应的设计考量，在低速重载的输送线场景中，通常将张紧轮布置在链条松边的靠近从动轮位置，更好地吸收重载下链条的垂度；在高速轻载的自动化传动场景中，可将张紧轮布置在松边中部，更好地抑制链条高速运行的横向振动，提升传动平稳性。
