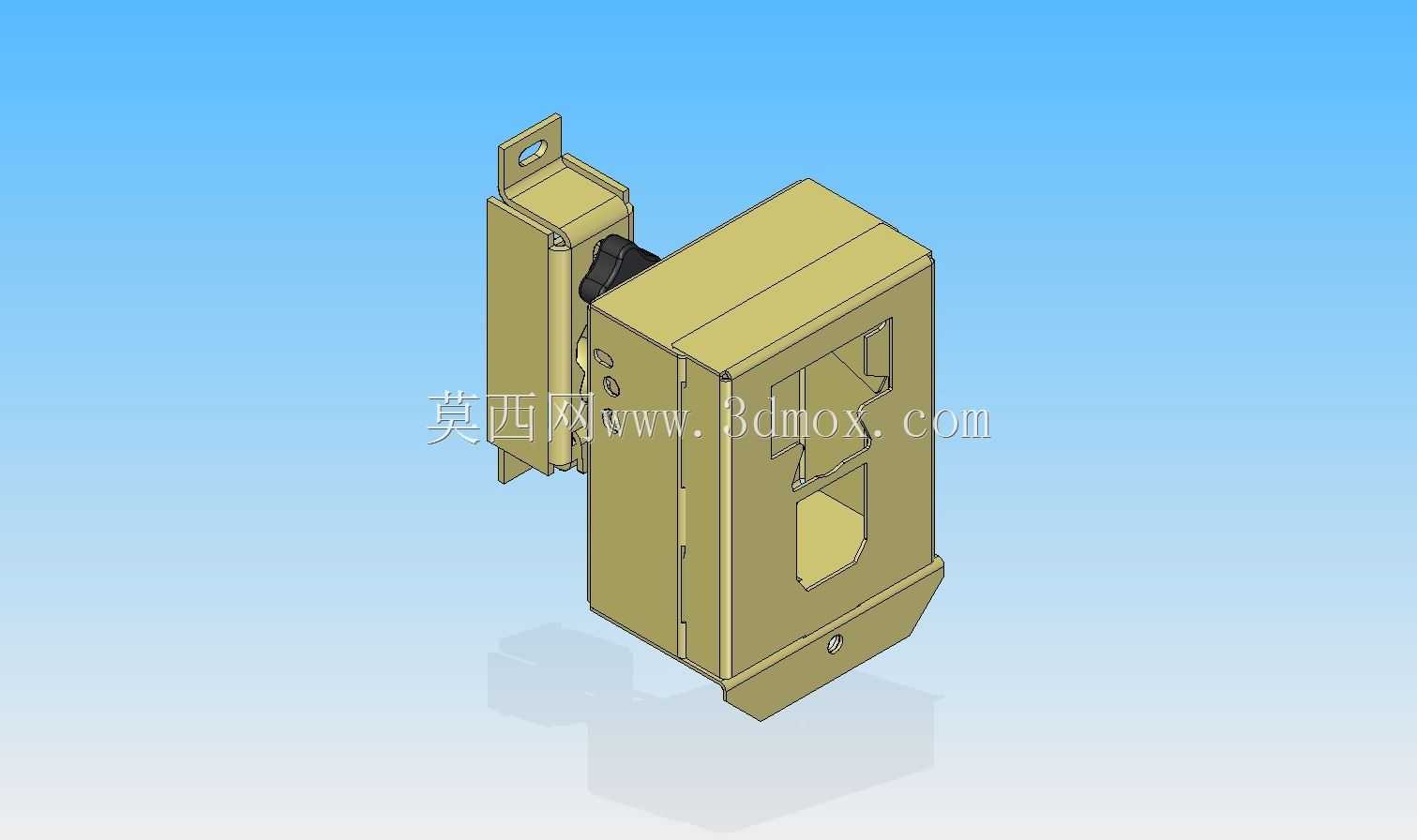

鹿式摄像头防护安装旋转支撑结构

在户外安防监控布设场景中，常规外露式摄像头常面临外力磕碰、恶意破坏、雨水侵蚀等问题，这类带防护壳体的旋转支撑结构，正是针对高防护需求监控点位设计的安装载体。整套结构分为壁挂安装基座、旋转连接副、防护容纳壳体三个核心部分，壁挂基座采用带腰型孔的折边钣金结构，腰型孔可适配安装面±15mm的位置偏差，降低现场打孔定位的精度要求，基座与墙面贴合面预留密封胶条嵌槽，安装时填充密封胶即可阻断墙面渗水路径。旋转连接副内置阻尼转轴，可实现水平方向360°连续回转、垂直方向±45°俯仰调节，调节到位后通过侧边紧定螺钉锁止，锁止后可承受15kgf的侧向冲击力，不会出现监控视角偏移问题，转轴处采用迷宫式密封结构，无需额外加装防水套即可满足IP65级防尘防水要求，适配户外露天、半开放厂房、园区周界等复杂安装环境。防护容纳壳体采用钣金折弯拼焊结构，壳体内部预留摄像头安装螺孔组，可兼容市面主流枪式、筒式监控摄像头的安装孔位，壳体正面预留镜头视窗开口，开口边缘做卷边处理，避免锐边划伤镜头镀膜，视窗位置可加装钢化玻璃面板，玻璃与壳体之间采用发泡橡胶圈压合密封，既不遮挡监控视角，又能阻挡飞石、棍棒直接冲击镜头。壳体侧面预留走线孔，孔位配备橡胶护线套，摄像头供电线、信号线可从壳体内部经旋转连接副中空通道走线至壁挂基座，全程无外露线缆，避免线缆被恶意剪断或老化破损。设计过程中充分考虑安装维护便捷性，壳体采用侧开式翻盖结构，翻盖与主体之间采用隐藏式铰链连接，日常维护摄像头时无需拆卸整套支架，仅需打开翻盖即可完成镜头擦拭、参数调试、设备更换等操作，翻盖闭合后通过侧边防盗锁具锁止，非授权人员无法随意打开防护壳。整套结构的安装边界控制合理，壁挂基座突出墙面距离不超过80mm，防护壳体整体宽度控制在120mm以内，不会占用过多通道空间，同时壳体边角全部做R5圆角处理，避免安装维护过程中划伤施工人员。结构材质选用冷轧钢板，表面做户外喷塑处理，可适应-30℃到60℃的环境温度范围，沿海高盐雾区域使用时可更换304不锈钢材质版本，无需改动整体结构尺寸即可实现耐盐雾性能升级。
