卧式单缸移动型压缩空气泵结构设计

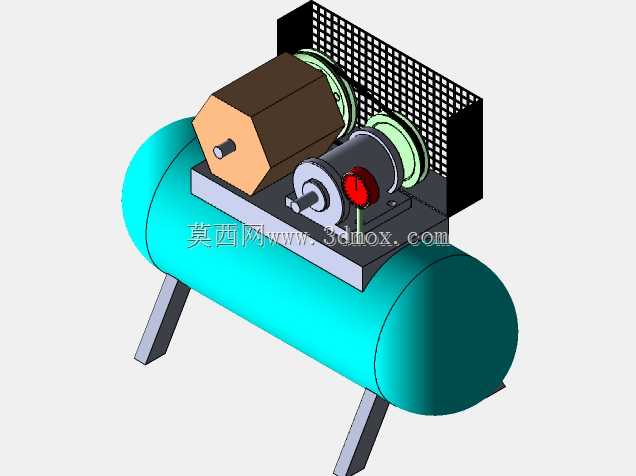

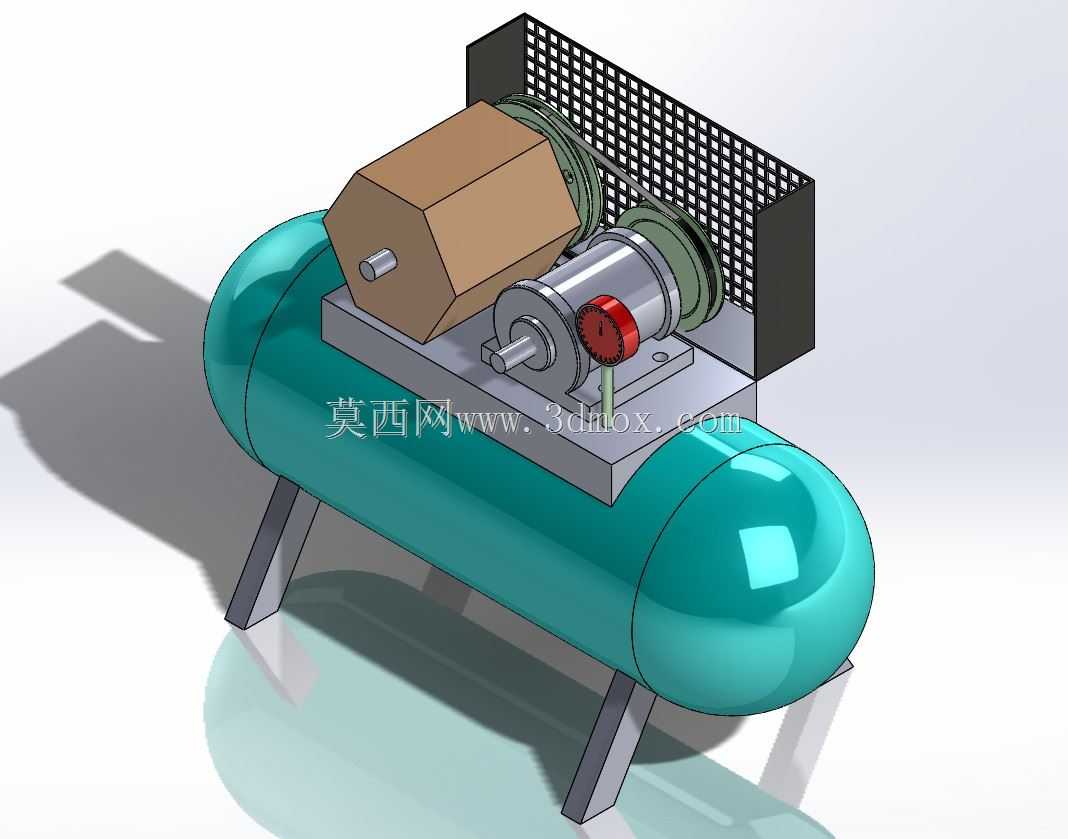

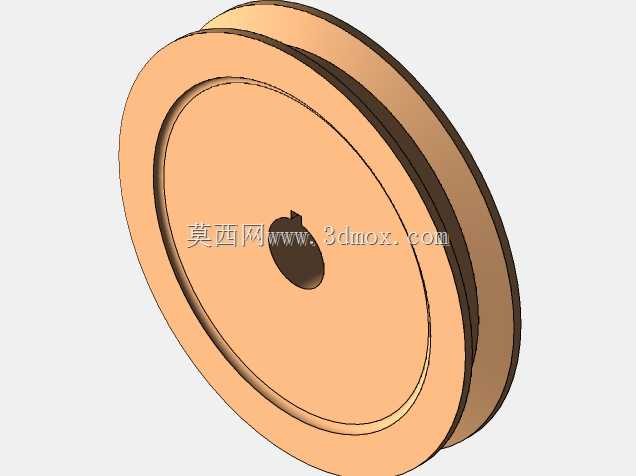

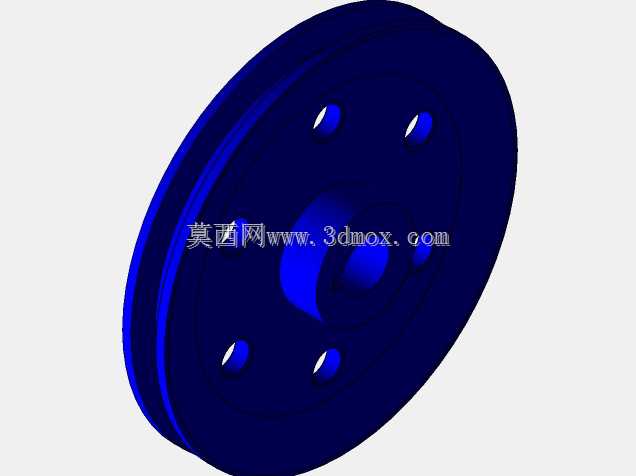

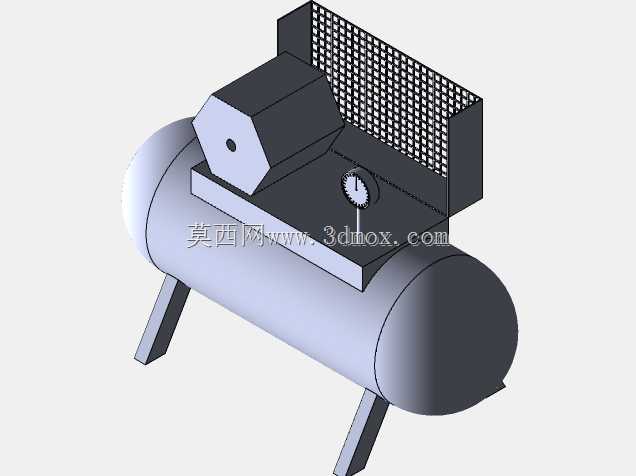

这款卧式布局的压缩空气泵，核心服务于小型加工车间、户外维修作业、家装施工等需要分散式压缩空气供给的场景，可作为气动扳手、气动喷枪、小型气缸、吹尘枪等气动工具的动力源，适配间歇性用气的作业需求，无需依赖厂区集中供气管网，可灵活转移作业点位。从结构设计来看，整体采用卧式椭圆形储气罐作为承载基底，替代传统立式结构的高重心设计，底部搭配两个倾斜式支撑脚，既保证放置时的接地稳定性，在短距离挪移时也可借助罐体弧度实现小范围撬动移位，适配非固定工位的使用需求。动力压缩单元直接安装在储气罐顶部的一体式安装平台上，省去了额外的机架转接结构，压缩单元与动力端采用皮带轮传动结构，外侧设置网格状防护挡板，既可以避免传动部件运转时卷入杂物、引发操作安全隐患，又能保证传动区域的空气流通，降低长时间运转的积热问题。压缩缸端设置的红色调压部件，可实时反馈输出气压状态，方便作业人员根据接入的气动工具需求调整供气压力，避免气压过高损坏工具或是气压不足影响作业效率。设计过程中优先考虑了安装边界的控制，整体横向尺寸控制在常规小型货运三轮车的载物平台范围内，竖向高度不超过成年人腰部位置，转移时无需额外拆解部件，可整体搬运。传动部分的带轮中心距经过反复校核，既保证皮带传动的包角满足动力传递效率要求，又不会让整体横向尺寸过度冗余，防护网的安装孔位与安装平台的预留孔位完全对应，装配时无需二次打孔加工。储气罐的封头采用标准椭圆封头结构，焊接位置避开顶部安装平台的受力区域，保证罐体承压时的结构强度，支撑脚的焊接位置经过重心核算，满罐状态下不会出现侧倾风险，支撑脚底部预留了安装孔位，在固定工位长期使用时可通过膨胀螺栓与地面固定，进一步提升运转时的稳定性。压缩单元的进气口位置预留了空滤安装位，可根据使用环境的粉尘浓度选配不同精度的进气滤芯，减少杂质进入缸体造成的部件磨损，排气口直接通过管路接入储气罐，管路走向避开皮带传动区域，防止长期运转时皮带摩擦管路引发破损漏气。
