可调式钻孔定位工装夹具结构设计

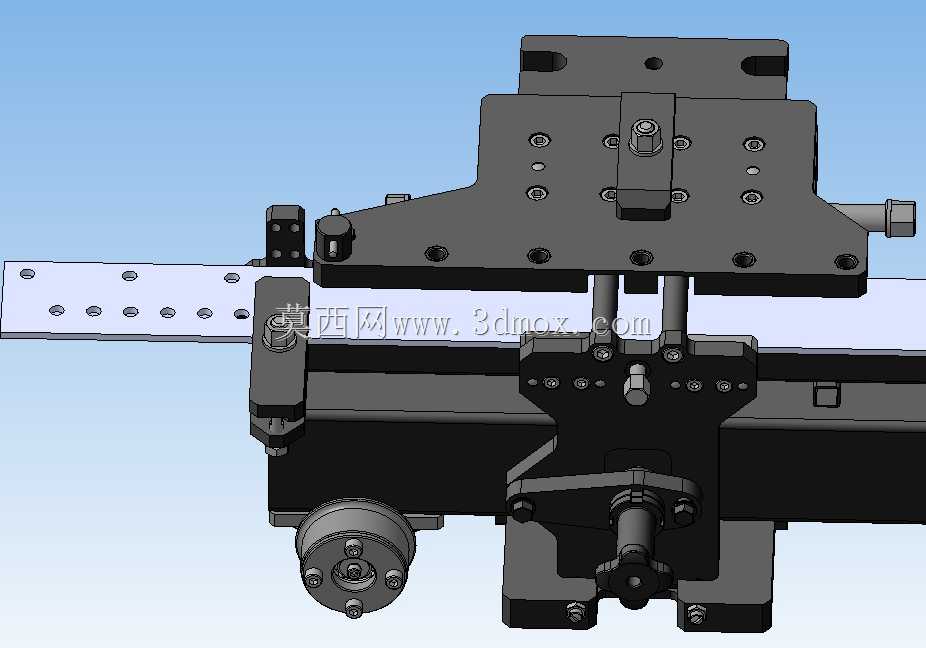

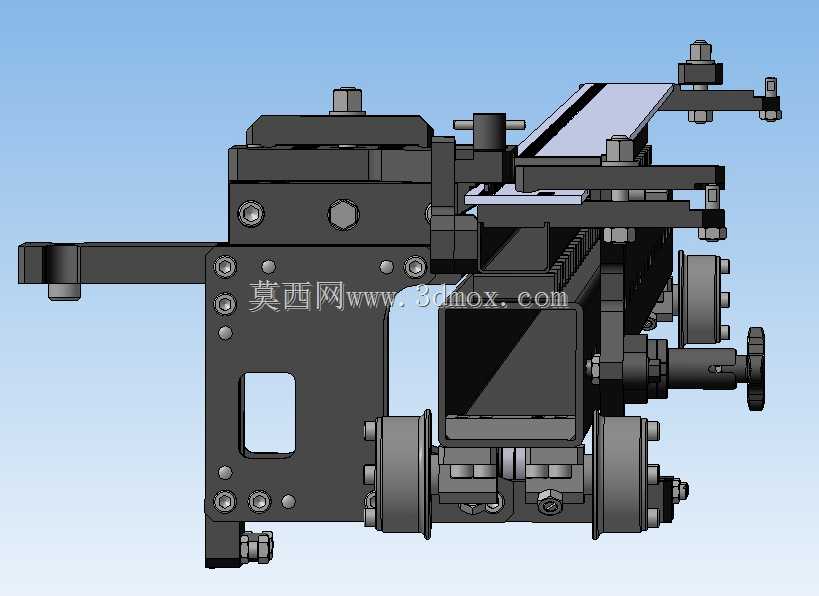

这款钻孔定位工装主要应用于金属零部件批量钻削加工场景，在普通钻床、摇臂钻床的工位上承担工件孔位精准定位、装夹固定的作用，替代传统人工划线找正的作业方式，能有效降低批量加工时的孔位位置度误差，减少装夹辅助工时，提升中小型结构件的钻削加工一致性。从结构设计逻辑来看，整套工装采用侧挂式安装基体作为承载主体，基体上开设的减重方孔在保证结构刚性的前提下，降低了工装整体自重，也方便操作人员在工位间转移、调整工装位置。基体正面布置多组可调式定位压块，压块通过内六角螺栓与基体连接，可根据待加工工件的外形轮廓、孔位分布调整压块的固定位置，适配不同尺寸规格的条形、板类工件装夹需求，压块与工件接触的端面做了防滑压花处理，避免钻削过程中工件受切削力作用发生位移。工装下部设置的两组导向滚轮组件，一方面可作为长条形工件送进时的承托导向结构，减少工件送进过程中的卡顿，另一方面滚轮的安装座预留了调节余量，可根据工件的厚度调整滚轮与上部压梁的间隙，保证工件送进顺畅同时不会出现上下窜动。上部的横向导向梁搭载钻套定位模块，钻套安装座可沿梁体的导轨方向滑动调整位置，通过侧面的锁紧旋钮固定钻套的工位，可适配同系列工件不同孔距的加工需求，钻套与安装座采用快换式结构设计，可根据待加工孔的直径更换对应内径的钻套，引导钻头精准进给，避免钻头入钻时发生偏摆。整套工装的安装边界可适配多数中小型钻床的工作台T型槽尺寸，基体底部的连接凸台可直接通过T型螺栓固定在工作台上，不需要额外制作过渡连接板，横向调整行程覆盖常见100-400mm长度的板件加工范围，垂直方向的装夹间隙可在20-80mm区间调节，能满足多数常规机械加工车间的中小型零件钻削工序使用需求。结构上所有连接部位均采用标准紧固件连接，易磨损的钻套、滚轮部件均设计为可拆换结构，日常维护时仅需更换磨损件即可，不需要整体报废工装，能有效降低生产现场的工装使用成本。
