双门运动轿跑外观曲面结构设计

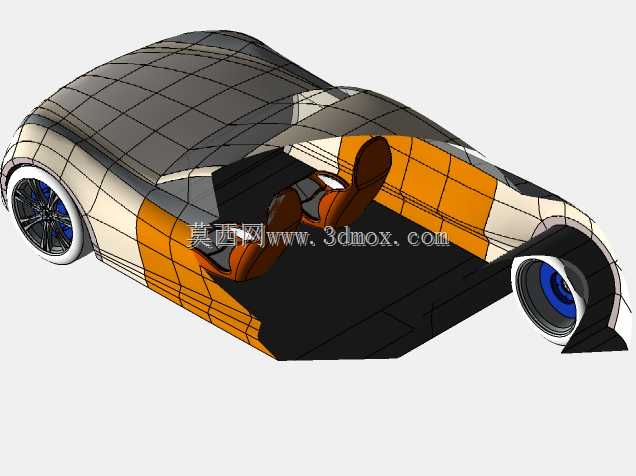

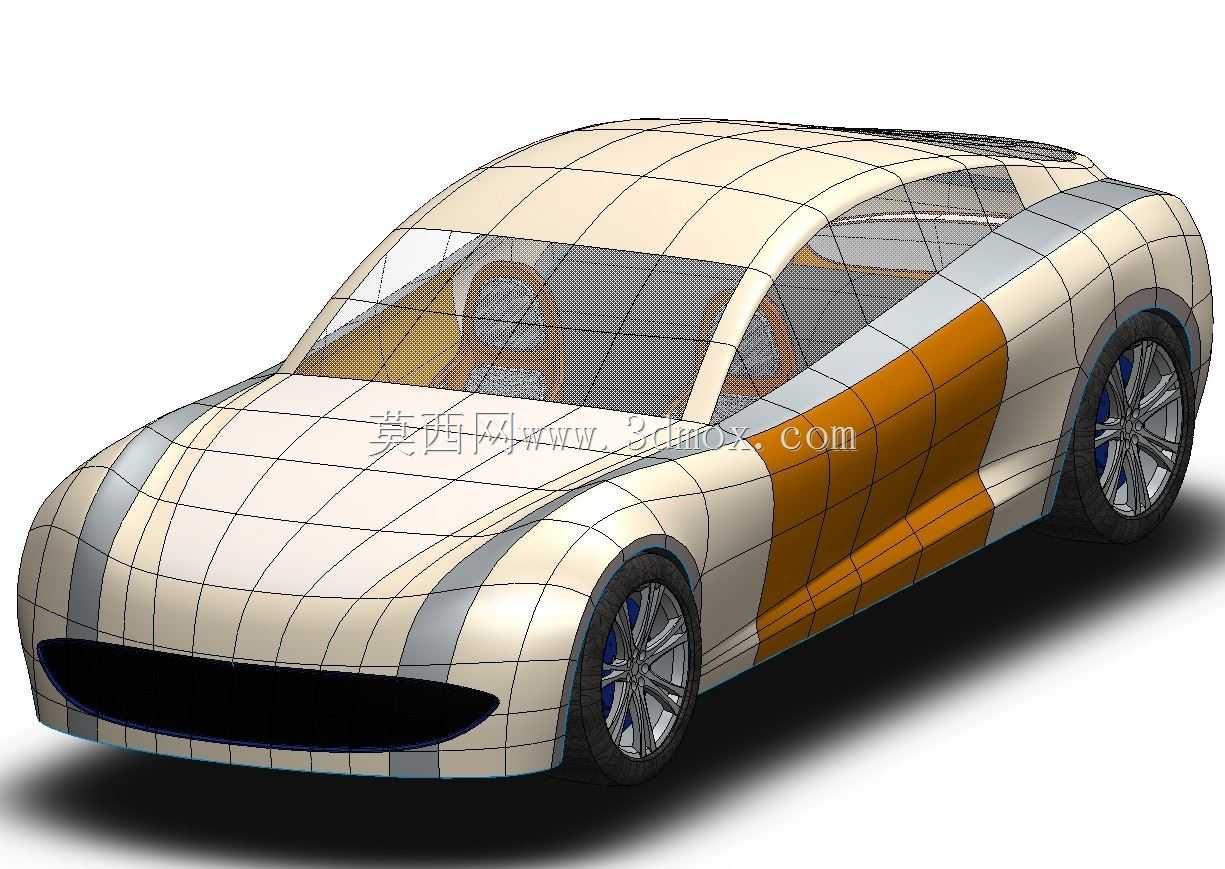

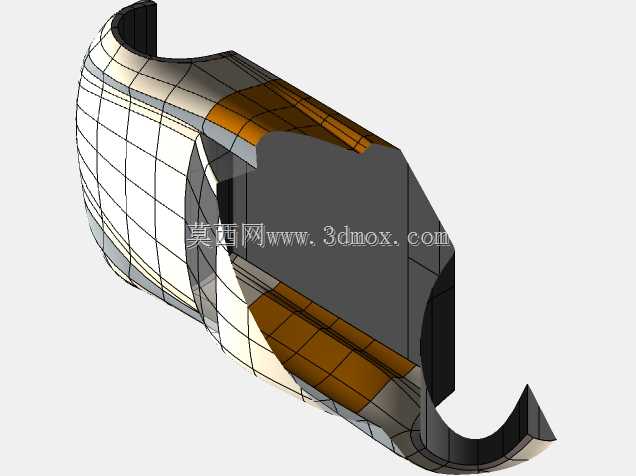

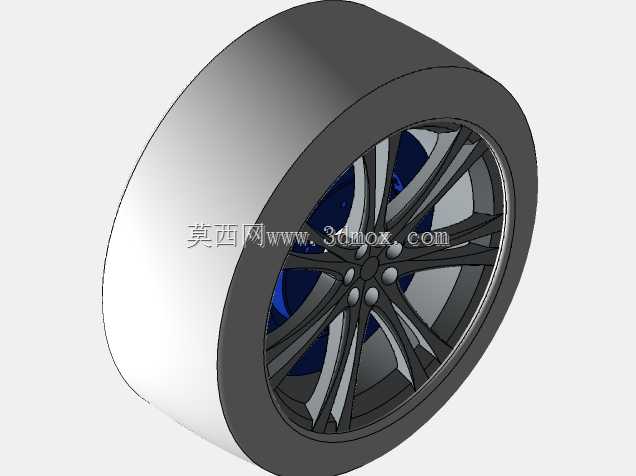

这款双门运动轿跑的三维结构设计，首先围绕民用运动乘用车的日常使用场景展开，在建模阶段就充分考虑了城市通勤、短途自驾等场景下的车身通过性与空气动力学表现。从设计思路来看，建模时优先梳理了车身外覆盖件的曲面连续性，所有外表面均达到G2连续标准，避免曲面拼接处出现光影褶皱，既满足后期渲染展示的视觉效果，也能为后续的油泥模型制作、冲压模具开发提供精准的数模参考。车身侧面采用了分段式曲面设计，侧裙区域的内凹曲面与轮拱处的外凸弧面形成视觉层次，同时在车辆高速行驶时，该曲面结构可以引导侧方气流快速通过车身侧面，减少轮拱区域的乱流产生，间接降低整车风阻系数。在功能特性层面，建模过程中预留了前后保险杠的安装卡扣位、侧裙与车门钣金的连接边界，轮拱处的曲面弧度严格匹配19寸运动轮毂的安装空间，转向时轮胎与轮拱内衬的最小间隙控制在25mm以上，避免极限转向工况下出现轮胎剐蹭轮拱的问题。车身整体外廓尺寸按照紧凑型运动轿跑的定位设定，车长控制在4.6米级别，车宽1.9米，车高1.35米，轴距2.7米，该尺寸边界既保证了前排驾乘人员的头部与腿部空间，也能满足常规家用车库的停放要求，不会出现因车身过宽导致的停车不便问题。车窗区域的曲面倾斜角度经过反复调整，前风挡的倾斜角度设定为28度，兼顾低风阻需求与驾驶视野，侧窗采用无框车门对应的曲面匹配设计，玻璃升降的运动轨迹在数模中做了运动仿真验证，确保玻璃升降过程中与车门密封条的贴合度均匀，避免出现漏水、风噪过大的问题。前后灯组的安装边界在建模时同步做了预留，灯组与周围覆盖件的配合间隙控制在3mm以内，符合乘用车外观件的装配公差要求。车身侧面的腰线采用了贯穿式设计，从前翼子板一直延伸至车尾，建模时通过多截面曲面命令实现腰线的曲率渐变，在车头区域腰线高度较低，到车尾区域逐渐抬高，既强化了车身的俯冲视觉效果，也能在碰撞场景中为侧面车身提供一定的结构加强作用。车门的开合边界在数模中做了运动干涉检查，车门最大开启角度设定为68度，保证乘员上下车的空间充足，同时不会与相邻车位的车辆发生剐蹭。底盘区域的曲面做了平整化处理，覆盖了从车头前唇到车尾扩散器的整个底部区域，减少车底乱流的产生，提升车辆高速行驶时的下压力，增强行驶稳定性。
