音频功率放大器用空心线圈结构设计

在音频功率放大电路的设计落地环节，输出端的电感选型往往直接决定了整机的频响表现与负载适配能力，这类空心线圈正是针对音频功放的输出匹配需求开发的无源器件，最初的设计定位是服务于先锋类放大器的输出回路，实际应用中可适配绝大多数功率放大电路的输出补偿、滤波需求。不同于带磁芯的功率电感，空心结构完全规避了磁芯饱和带来的非线性失真问题，在大动态音频信号输出时，不会因为瞬时电流峰值出现电感量骤降的问题，能更好地还原音频信号的原始波形，减少高频段的相位偏移与互调失真，这也是高端HiFi类功放输出端普遍采用空心线圈的核心原因。

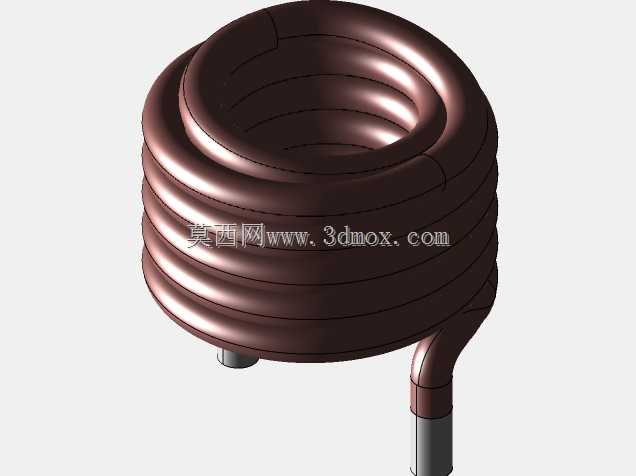

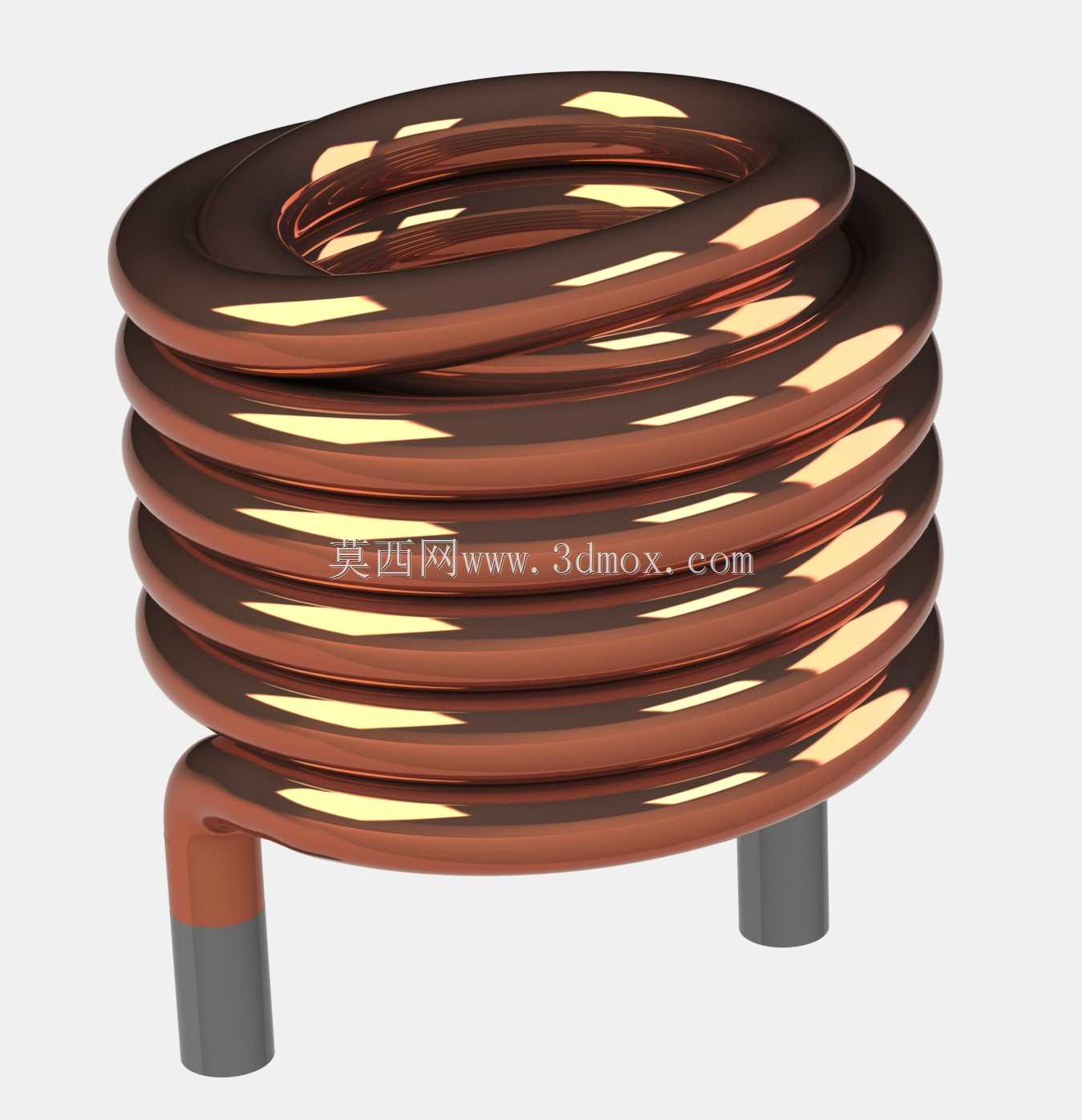

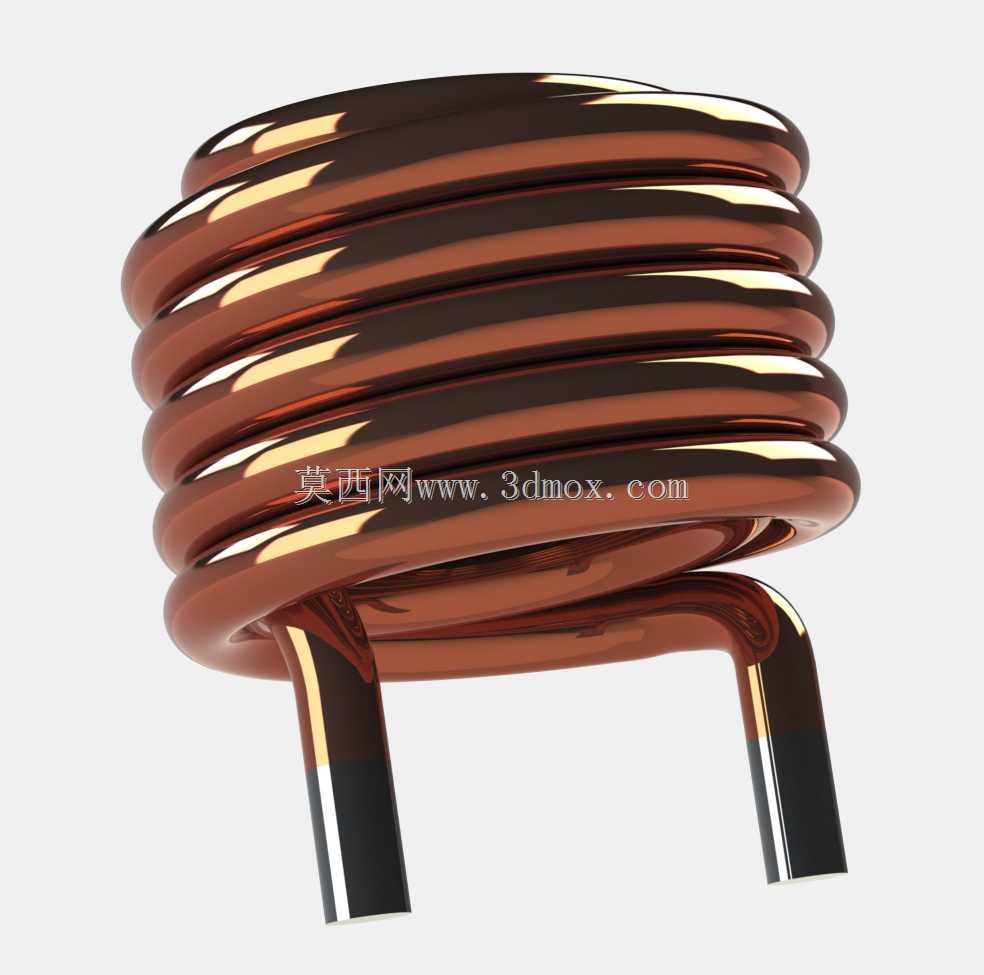

从结构设计层面来看，这款线圈采用双层密绕的排布方式，总匝数控制在11匝左右，经过绕制张力的精准控制，线圈整体的外径被压缩在15mm以内，不会占用PCB板上过多的布线空间，适配紧凑型功放板的布局需求。线圈的两个引出端做了平直折弯处理，专门匹配PCB通孔安装的工艺要求，两个引脚的中心间距设定为11mm，刚好对应常规功放板输出端的焊盘孔距，引脚伸出线圈底部的高度约11mm，焊接时既能保证引脚穿过PCB后有足够的上锡长度，也不会因为引脚过长导致焊接后出现多余的应力残留，避免运输或使用过程中因为振动出现引脚脱焊、线圈移位的问题。

实际选型使用时需要注意，这款线圈的电感量计算值在0.7-0.8uH区间，主要作用是在功放输出端与负载喇叭之间做阻抗补偿，抵消喇叭音圈的感性分量带来的高频相位偏移，同时也能滤除电路中残留的超高频自激信号，避免高频信号损坏高音单元。绕制线圈的线材采用高纯度漆包铜线，表面做了绝缘层加厚处理，双层绕制时层间不会出现击穿短路的问题，线圈整体经过浸漆定型处理，长期在大电流工况下工作也不会出现匝间松动、形变的问题，能保证电感量的长期稳定性。不同于常规插件电感的封闭式结构，这款空心线圈采用开放式的绕制结构，散热条件更好，在持续大功率输出时，线圈的温升能控制在合理区间，不会因为过热导致绝缘层老化，延长器件的使用寿命。在PCB布局时，需要注意线圈周边避免放置易受磁场干扰的小信号器件，因为空心线圈的磁场是向外发散的，过近的距离可能会对小信号回路造成串扰，建议在线圈周边预留至少3mm的净空区，同时尽量让线圈的绕制平面与PCB板保持平行，减少磁场对周边布线的耦合干扰。
