户外登山快挂安全钩三维设计作品

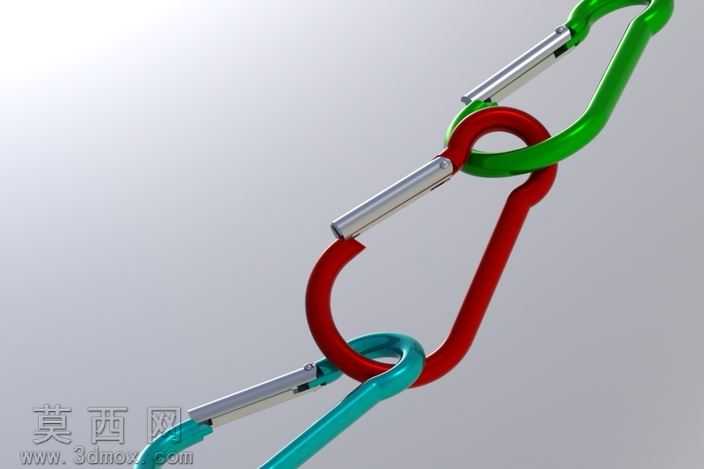

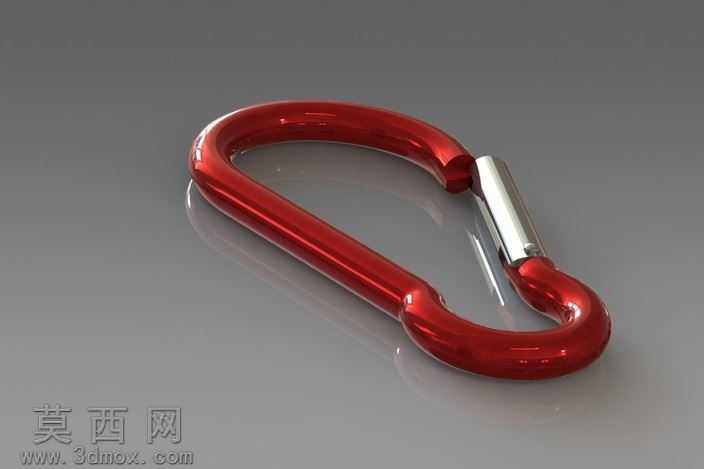

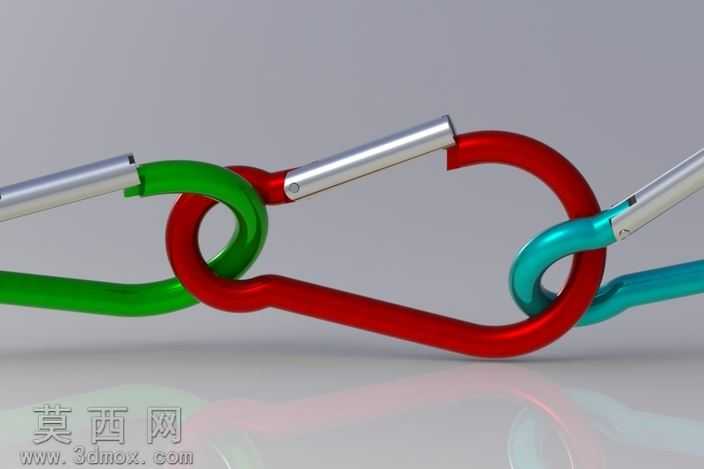

本作品为户外快挂安全钩的三维建模设计，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先通过草图绘制勾勒出钩身的D型轮廓，结合扫描特征生成带圆弧过渡的钩体主体，保证钩身各段截面均匀过渡，避免应力集中的结构缺陷。针对钩身的活动锁舌部分，单独建立装配体层级，通过同轴心、重合等配合关系完成锁舌与钩体的装配约束，还原锁舌可绕销轴转动的真实活动结构，同时预留锁舌复位弹簧的安装空间，确保结构逻辑符合实物的开合使用逻辑。材质设置阶段，钩身主体采用阳极氧化铝合金材质参数，调整漫反射颜色为正红色，设置适度的金属反射度与粗糙度参数，还原户外登山钩表面耐磨氧化层的哑光金属质感；锁舌部分采用抛光不锈钢材质参数，提高反射强度、降低粗糙度，模拟金属机加工件的亮面金属效果，两种材质形成清晰的视觉区分，便于直观识别不同部件。渲染阶段采用工作室柔光环境，添加地面反射效果，调整光源角度突出钩身的曲面弧度与金属光泽，让模型呈现出接近实物的视觉表现力。设计过程中重点考量了钩身的承重受力结构，在钩体两端的弯折位置做了加厚圆弧过渡处理，避免直角结构带来的受力断裂风险，锁舌的闭合间隙控制在合理范围，既保证开合顺畅，又避免使用过程中出现意外脱开的安全隐患，整体结构完全符合户外登山、绳索作业场景下的快挂使用需求，可作为产品结构验证、外观展示的数字化模型使用。
