初代小屏智能手机外观结构三维数模

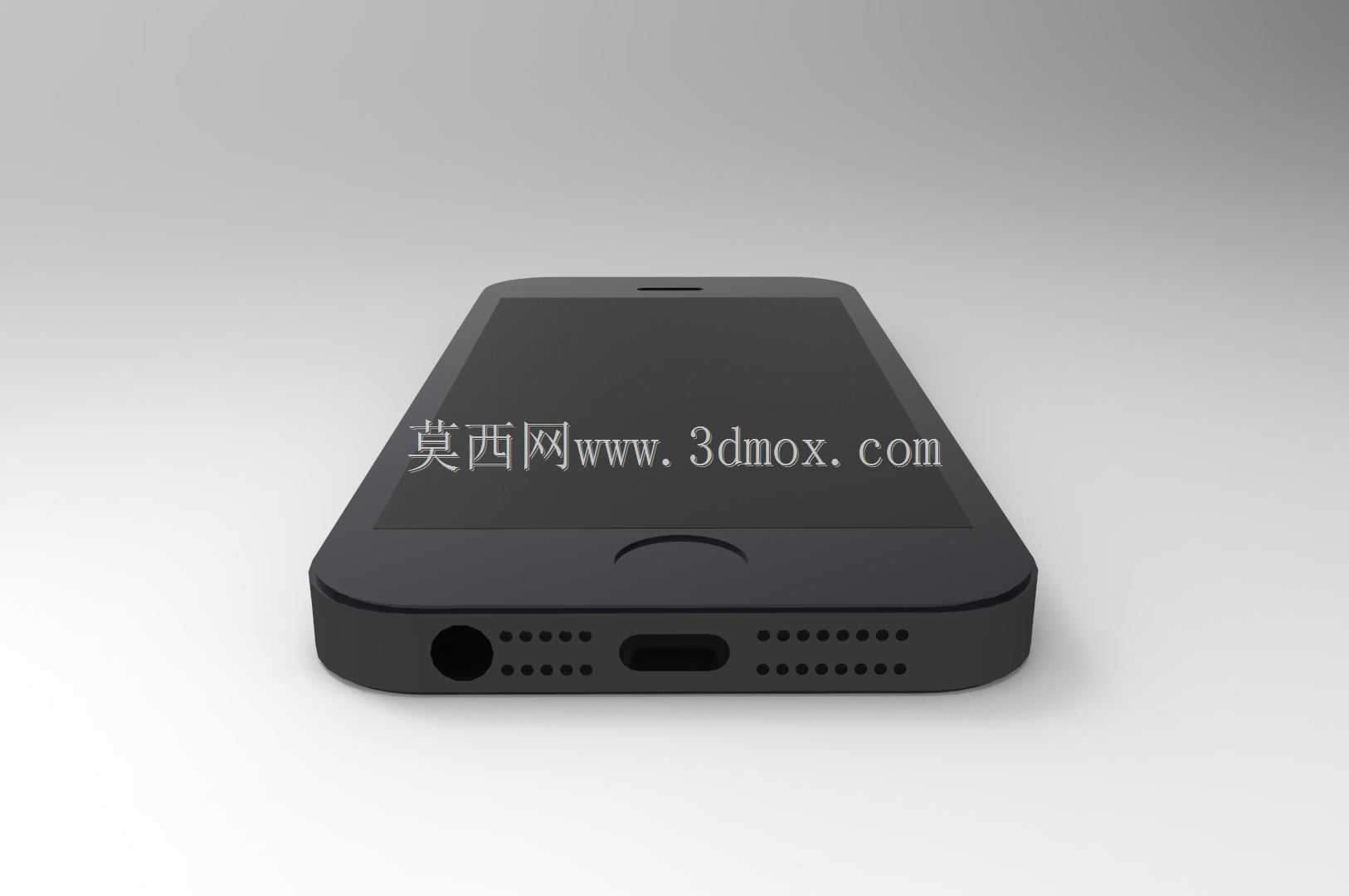

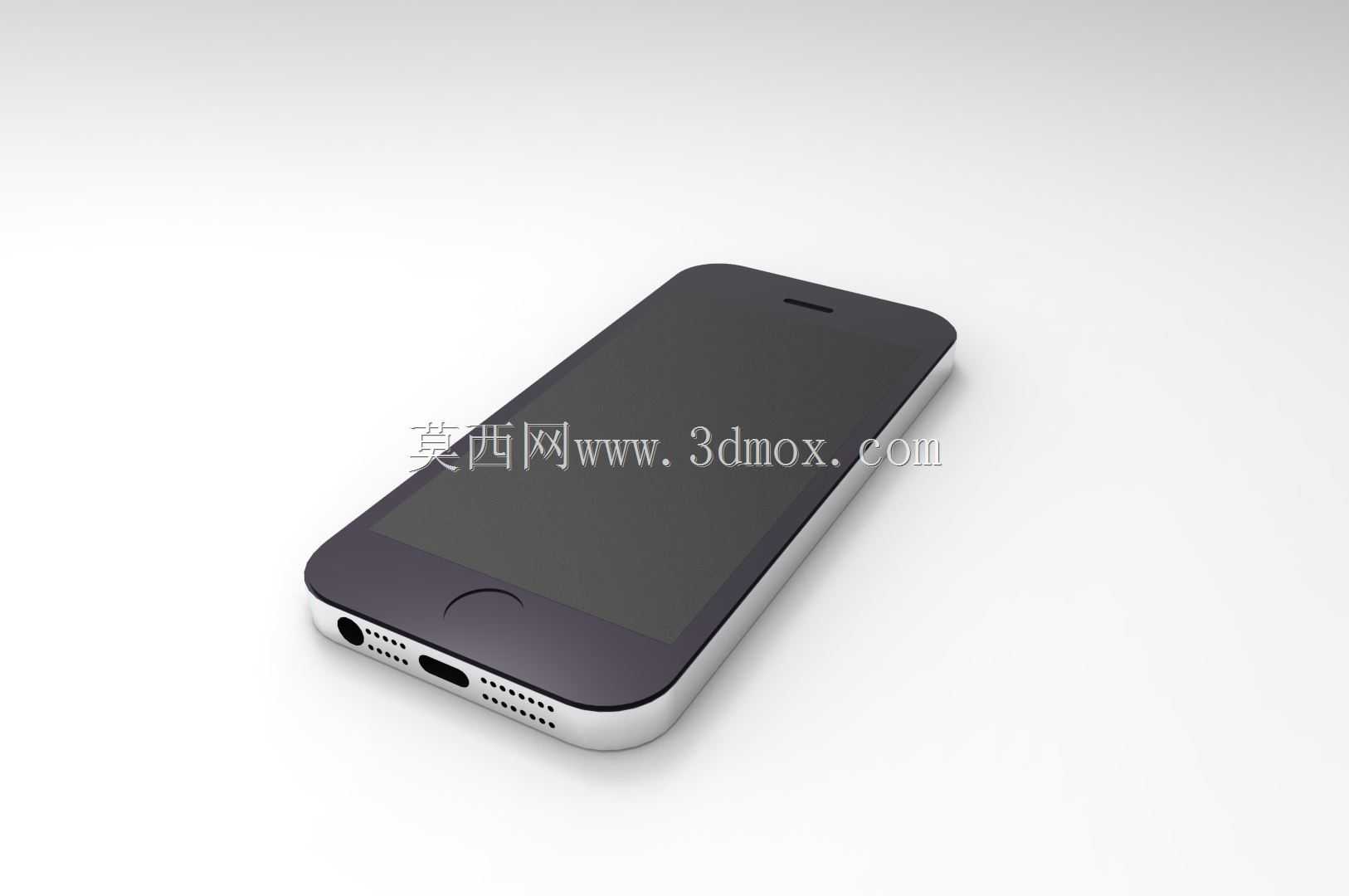

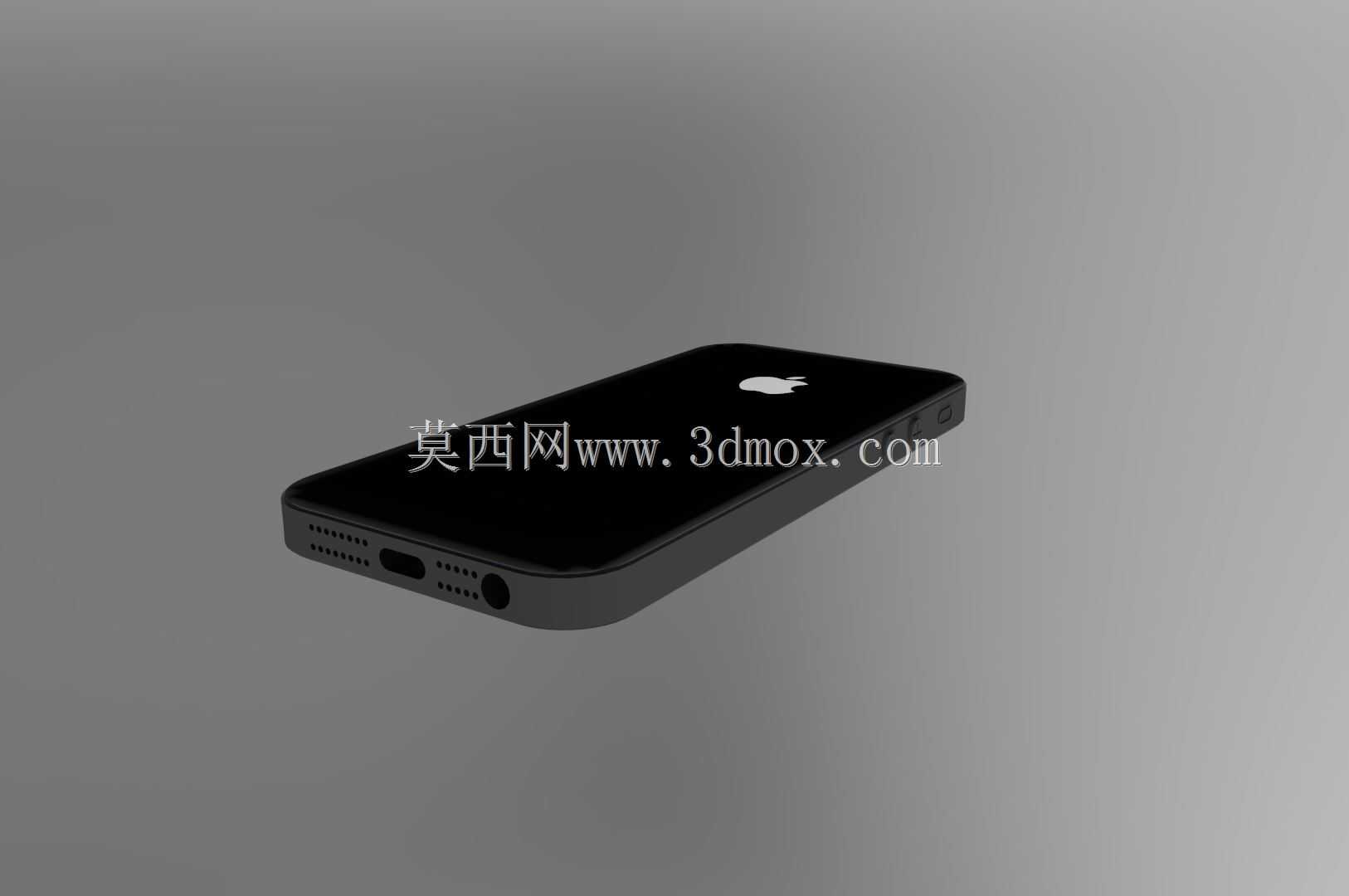

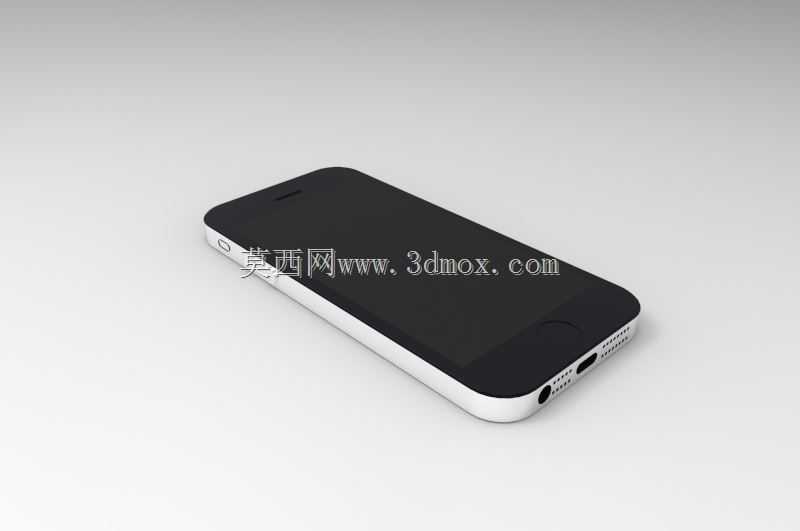

这款小屏直板智能手机的三维数模，完整还原了设备整机的外观结构与装配边界，在消费电子结构设计领域可作为同尺寸手持终端的参考基准，也可用于数码产品展示场景的渲染素材搭建。从实际使用场景出发，这类4英寸级小屏手机主打单手握持操作，整机外轮廓做了连续的圆弧过渡处理，侧边中框与前后盖板的衔接处做了0.2mm的倒角切边，既避免组装时的锐边割手问题，也能在跌落时分散边角的冲击应力，降低屏幕碎裂的概率。数模中完整还原了机身底部的接口布局，居中设置的是通用数据传输接口，两侧对称排布出声孔与麦克风开孔，开孔的孔径与孔位间距严格遵循声学设计要求，既保证出声通透度，也能避免异物直接进入机身内部。正面的实体圆形按键设置在屏幕下方居中位置，按键的凸起高度控制在0.8mm，按压行程预留0.3mm的装配间隙，既保证按压反馈的清晰手感，也不会因为凸起过高造成口袋内误触。顶部的听筒开槽做了窄边设计，开槽内部预留了防尘网的安装槽位，槽位深度0.15mm，刚好适配常规的尼龙防尘网粘贴厚度，不会出现装配后凸起或者凹陷的问题。机身背部为一体化平整后盖，摄像头模组与闪光灯的位置做了精准的定位，镜头保护圈的凸起高度控制在0.6mm，放置在平面上时能避免镜头直接接触桌面产生磨花，同时也不会因为凸起过高影响整机放置的平稳性。建模过程中严格控制了各部件的装配公差，中框与前后盖板的配合间隙预留0.1mm，满足常规注塑件的组装公差要求，按键与机身开孔的单边间隙控制在0.05mm，既保证按键活动顺畅，也不会出现晃动感。整机的三维尺寸严格遵循单手握持的人机工程要求，机身宽度控制在58.6mm，厚度7.6mm，重量分布均衡，单手握持时拇指可以覆盖到屏幕80%以上的操作区域，适配长时间单手操作的使用需求。数模中还预留了内部元器件的安装空间边界，屏幕模组、电池仓、主板区域的轮廓都做了对应的避让设计，结构设计人员可以基于这个外观数模快速拆分内部结构件，缩短同类型产品的开发周期。在产品展示场景中，这个数模可以直接导入渲染软件，调整材质参数后输出不同配色版本的产品效果图，也可以用于3D打印制作外观手板，验证整机的握持手感与装配匹配度。
