螺旋槽机用丝锥五金切削工具结构

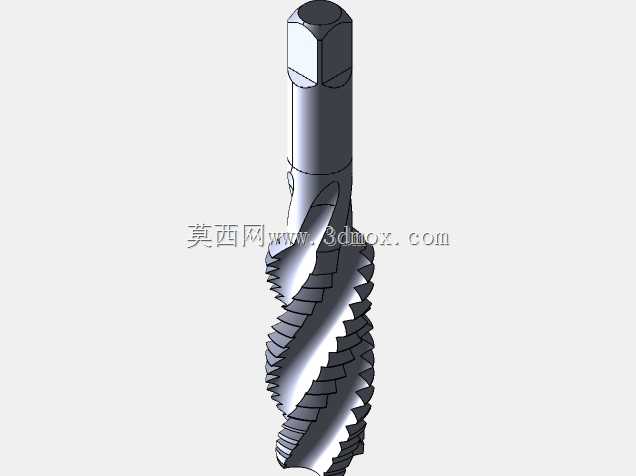

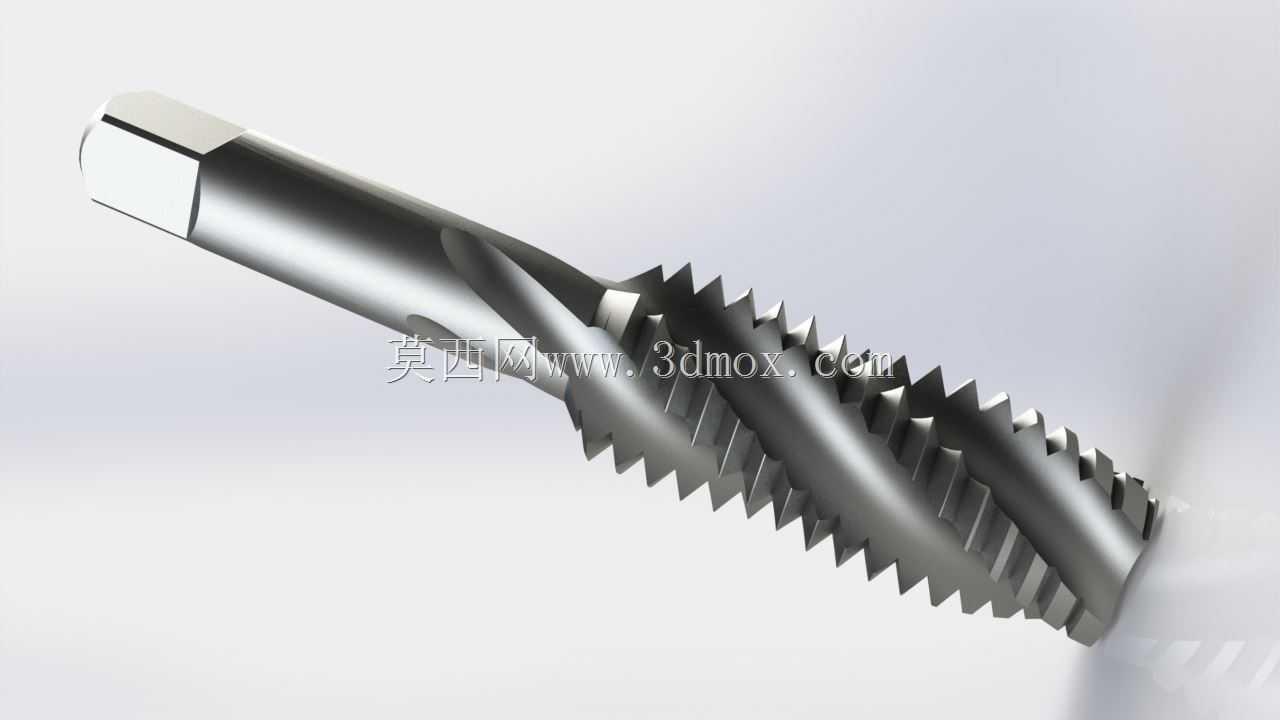

在金属切削加工的内螺纹成型工序中，螺旋槽丝锥是盲孔螺纹加工场景下的核心刀具，区别于直槽丝锥的排屑方向限制，这类带螺旋排屑槽的刀具能在攻丝过程中将切屑沿槽体向上导出，避免切屑滞留孔底刮伤已加工螺纹牙型，或是卡滞刀具造成崩齿、断锥的加工故障，在普通碳钢、合金钢、有色金属零件的内螺纹批量加工中应用极广，覆盖通用机械制造、汽车零部件加工、五金配件生产等多个加工场景。从结构设计逻辑来看，这款丝锥的工作段分为切削锥与校准段两部分，切削锥部分磨出特定的主偏角，承担主要的切削负荷，将加工余量逐层切除，校准段则带有完整的螺纹牙型，用于修正切削段加工出的螺纹轮廓，保证内螺纹的中径、牙型角精度符合公差要求，同时在攻丝过程中起到导向作用，避免螺纹出现歪斜、牙型瘦牙等质量问题。尾部的方头结构是扭矩传递的关键结构，与攻丝设备的丝锥夹头方孔配合，能够传递稳定的旋转扭矩，避免加工过程中刀具打滑，方头的尺寸与丝锥的公称直径、夹持扭矩需求匹配，保证夹持可靠性的同时不会因为应力集中造成尾部断裂。排屑槽的螺旋角度设计是这类刀具的核心要点，针对不同加工材料会选用不同的螺旋角，加工韧性较强的钢材时会选用较大的螺旋角，提升排屑流畅度，加工脆性材料时可适当减小螺旋角，提升刀齿的结构强度，槽型的截面轮廓经过优化，既保证切屑能够顺畅卷曲排出，又保证刀齿根部有足够的强度，承受切削过程中的冲击载荷与切削抗力。刀齿的前角、后角参数根据加工材料特性匹配，合适的前角能够降低切削阻力，减少加工过程中的切削热产生，后角则能够减少刀具与已加工螺纹表面的摩擦，降低螺纹表面粗糙度，同时延长刀具的使用寿命。在建模过程中，需要重点保证螺纹牙型的轮廓精度，螺旋槽的扫掠路径与牙型螺旋线的同轴度，以及尾部方头与工作段的位置度，这些形位公差直接影响刀具后续的实际使用性能，若同轴度偏差过大，加工出的螺纹会出现牙型不均、中径超差的问题，严重时甚至会造成刀具报废。实际安装使用时，需要保证丝锥与待加工底孔的同轴度，根据加工材料选用匹配的切削液，控制合理的切削转速，进给量与螺距匹配，才能获得合格的内螺纹加工质量，同时延长刀具的使用寿命。
