充电式手持锂电钻结构设计方案

这款手持充电式电钻的三维结构设计，完全围绕现场作业的实际使用需求展开，在结构布局阶段就充分考虑了不同工况下的操作便利性。从日常家装的墙面打孔、家具组装拧固，到设备维保现场的薄板钻孔、紧固件拆装，再到户外无市电场景下的临时加工作业，这类锂电钻都是一线作业人员使用频率极高的随身工具，设计阶段需要平衡握持手感、动力输出、续航配重三者的关系，不能单纯追求参数堆砌而忽略实际操作体验。

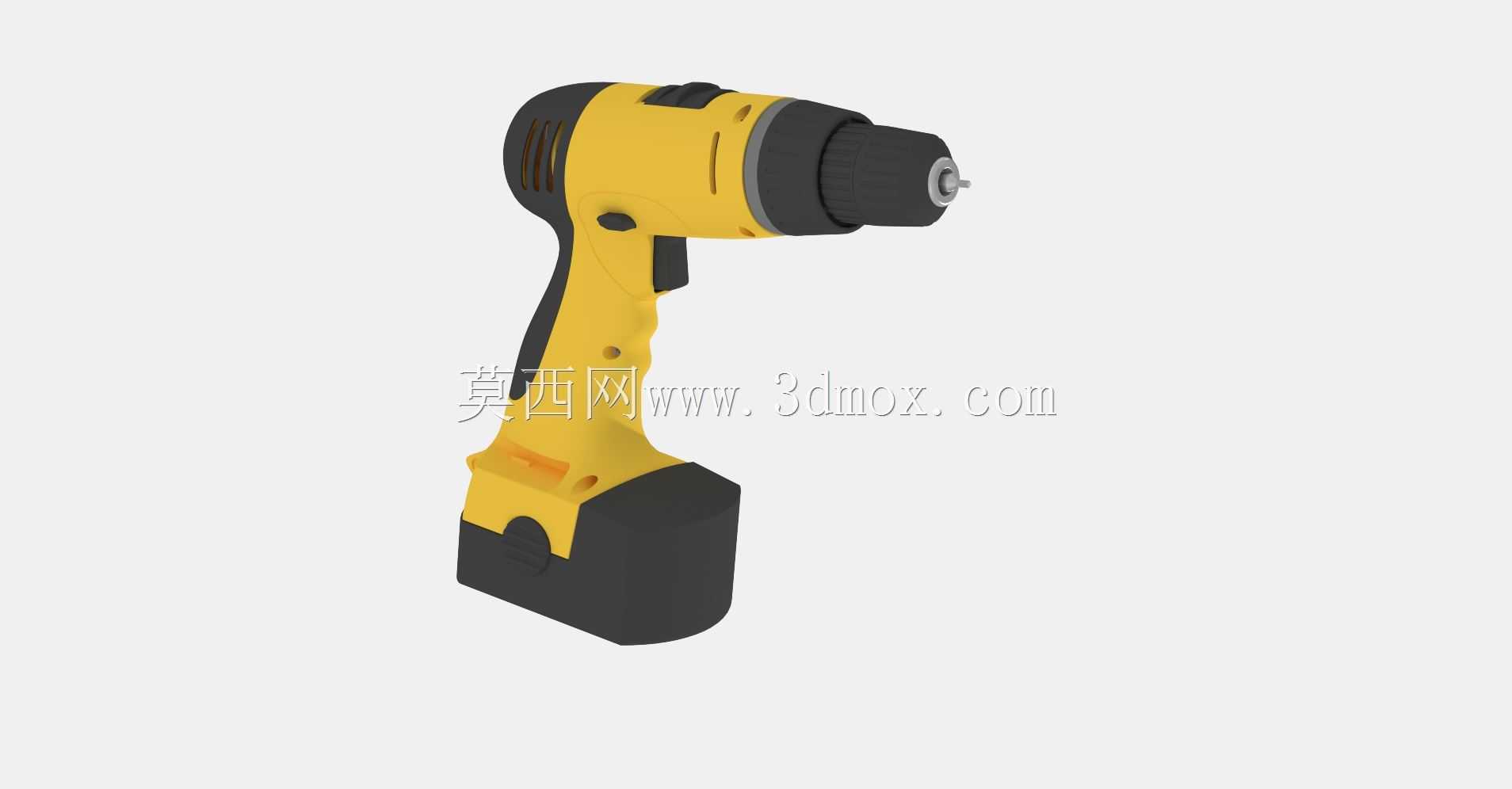

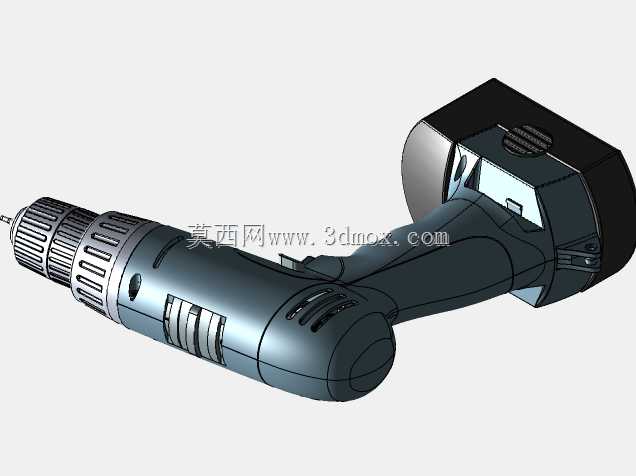

整机采用枪式握持布局，手柄区域做了贴合手掌弧度的曲面过渡，表面预留了防滑包覆的安装槽位，长时间握持作业时能有效降低手部疲劳感；电池包集成在手柄底部，既可以降低整机重心减少操作时的手腕负载，也能实现快拆更换，满足连续作业的续航需求。钻夹头部分采用标准三爪自定心结构，兼容常规规格的圆柄钻头、批头，夹头与机身之间设置了扭矩调节环，可根据不同作业材质、紧固件规格调整输出扭矩，避免拧花螺丝或者钻穿薄壁工件。机身上部设置了正反转切换拨杆与转速调节开关，单手操作时即可快速切换工作模式，无需额外调整握持姿态。

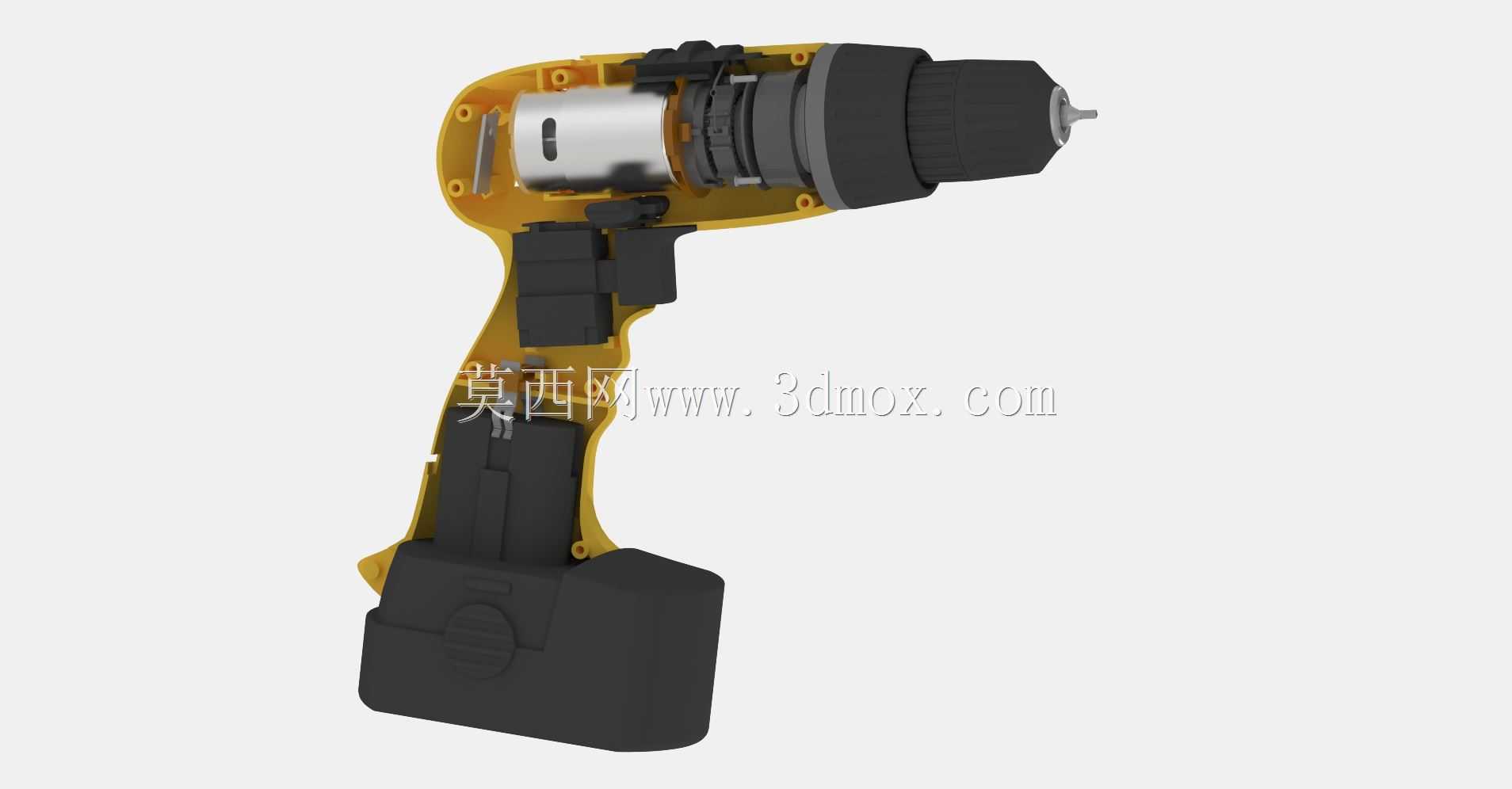

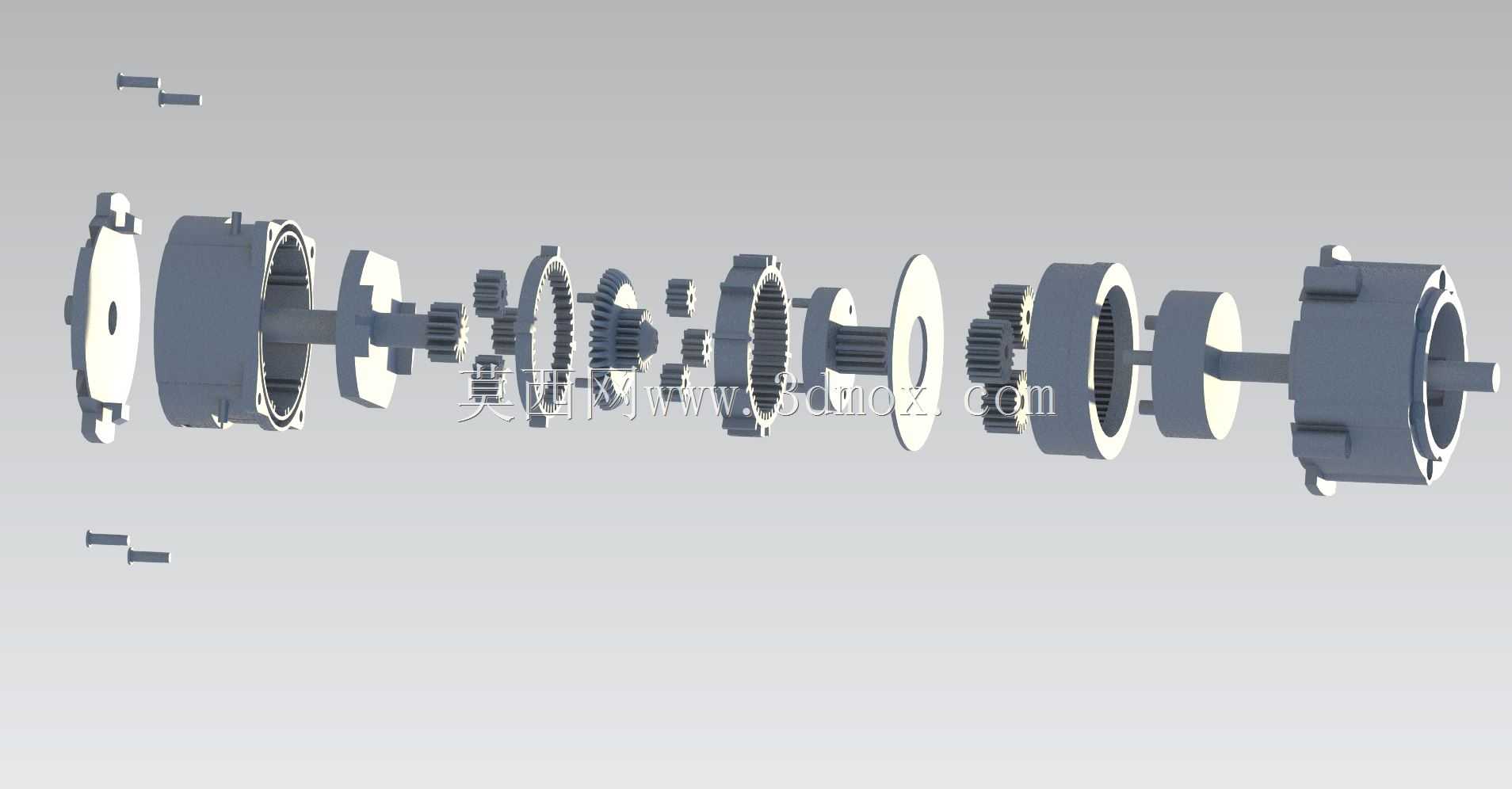

从结构边界来看，整机长度控制在常规成人单手握持的舒适范围内，最大外径处不超过握持围度的合理阈值，能在狭窄的柜体内部、设备间隙等受限空间内灵活操作，不会因为机身尺寸过大出现干涉。机身内部的电机、传动齿轮组、控制电路板都做了分层布局，传动部分的齿轮啮合间隙预留了合理的公差范围，既保证动力传输效率，也能缓冲钻孔作业时的反向冲击；外壳的连接螺丝孔位都做了加强筋处理，跌落时能分散冲击力，避免壳体开裂。散热风道从机身侧部的格栅进风，顺着电机外壳流向尾部排出，连续高负载作业时能及时带走电机热量，避免过热触发保护停机。扳机开关采用线性调速设计，按压力度与输出转速正相关，刚接触工件时可以低速慢进给定位，防止钻头打滑偏移，定位完成后再加大力度提升转速提高作业效率，这种设计在薄板钻孔、小螺丝拧固场景下能大幅提升操作精度，减少工件报废率。
