增量式角位移编码器LIR-137A结构

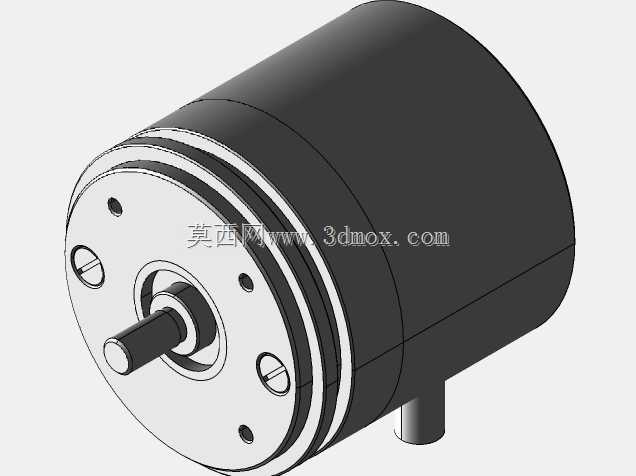

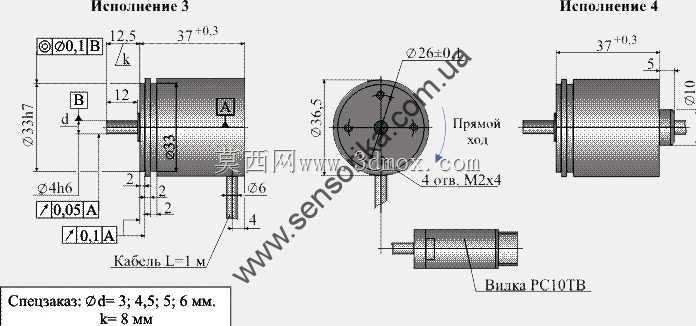

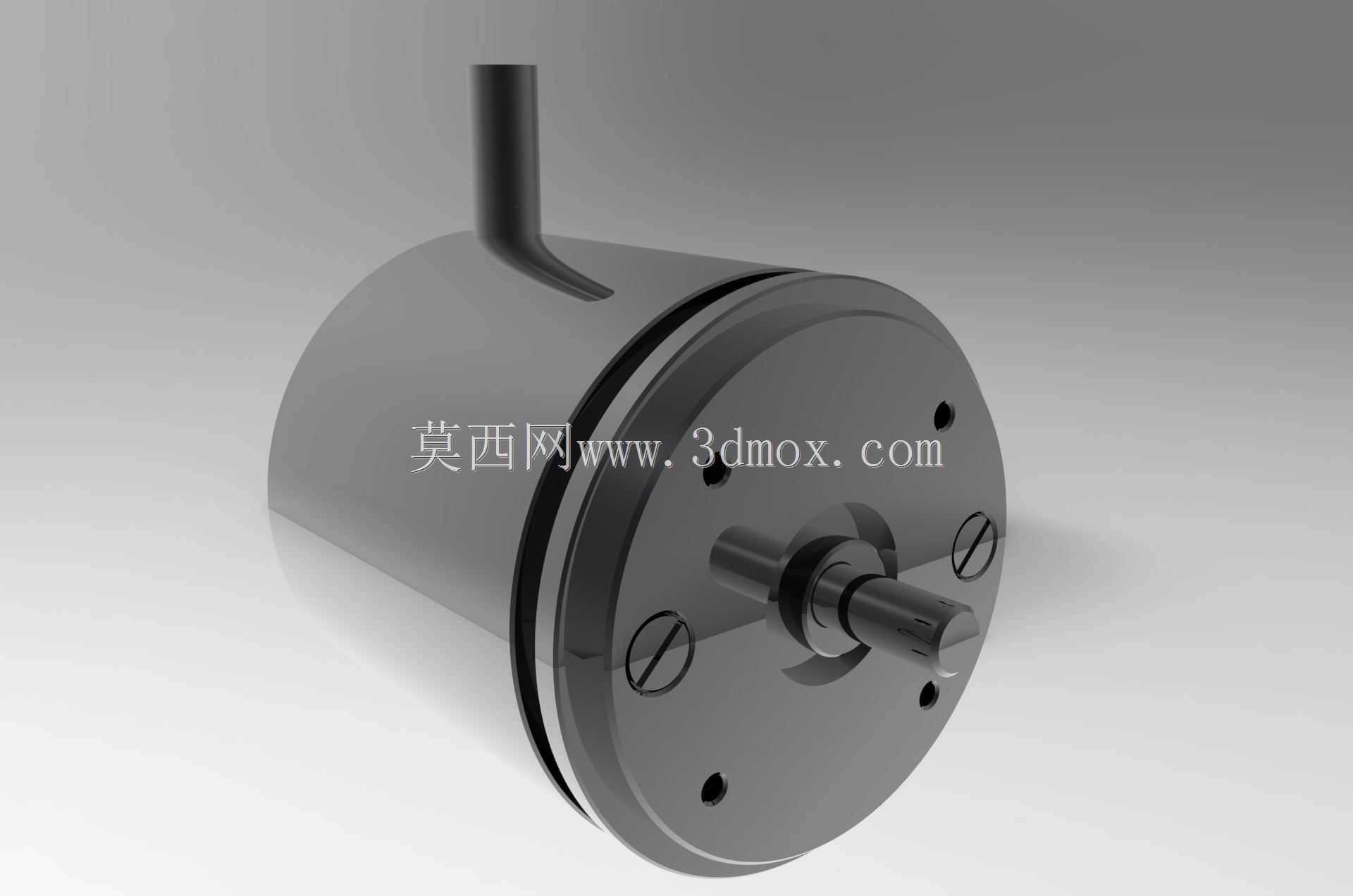

在自动化生产线的工位定位、数控机床的主轴转速反馈、伺服系统的转角闭环控制场景中，这类增量式角位移检测部件是不可或缺的感知终端，其核心作用是将转轴的机械角位移、旋转角速度转化为可被控制系统识别的电脉冲信号，为设备的运动控制提供实时位置反馈。从结构设计来看，这款编码器采用圆柱形金属外壳作为主体防护结构，外壳端面均匀分布安装孔位，可直接通过螺栓固定在设备安装基座上，出线端采用侧出式线缆结构，能够适配安装空间局促的设备布局，避免线缆弯折干涉转轴运动。转轴部分采用伸出式轴径设计，轴端预留联轴器安装位，可通过弹性联轴器与被测转轴直接连接，传动过程中可补偿一定的径向与轴向安装偏差，降低安装同轴度要求带来的装配难度。设计过程中优先考虑了工业现场的抗干扰需求，金属外壳可形成有效电磁屏蔽，减少车间内变频器、伺服驱动器等设备产生的电磁干扰对信号输出的影响，外壳接缝处采用贴合式密封结构，可阻挡加工过程中产生的切削碎屑、粉尘进入编码器内部，避免码盘、光电检测元件被污染导致信号丢失。从安装边界来看，编码器的主体外径适配常规工业传感部件的安装尺寸，轴向长度控制合理，不会在设备端形成过大的外伸负载，转轴的伸出长度可匹配不同厚度的安装法兰，安装孔的孔距符合通用工业安装标准，可直接替换同规格的其他型号编码器，无需重新加工设备安装面。在实际使用中，这类增量编码器可输出正交脉冲信号，控制系统通过对脉冲计数即可换算出转轴的旋转角度与转速，配合原点信号可实现设备的回零定位，广泛应用于需要精确旋转位置反馈的各类工业设备中，其结构设计兼顾了装配便捷性与环境适应性，外壳的一体化成型结构可提升整体结构强度，在设备运行产生的振动环境下保持内部检测元件的位置稳定，避免因振动导致的检测精度下降。侧出的线缆接口做了应力释放设计，可避免设备运行中线缆反复弯折导致的线芯断裂，提升长期使用的可靠性。
