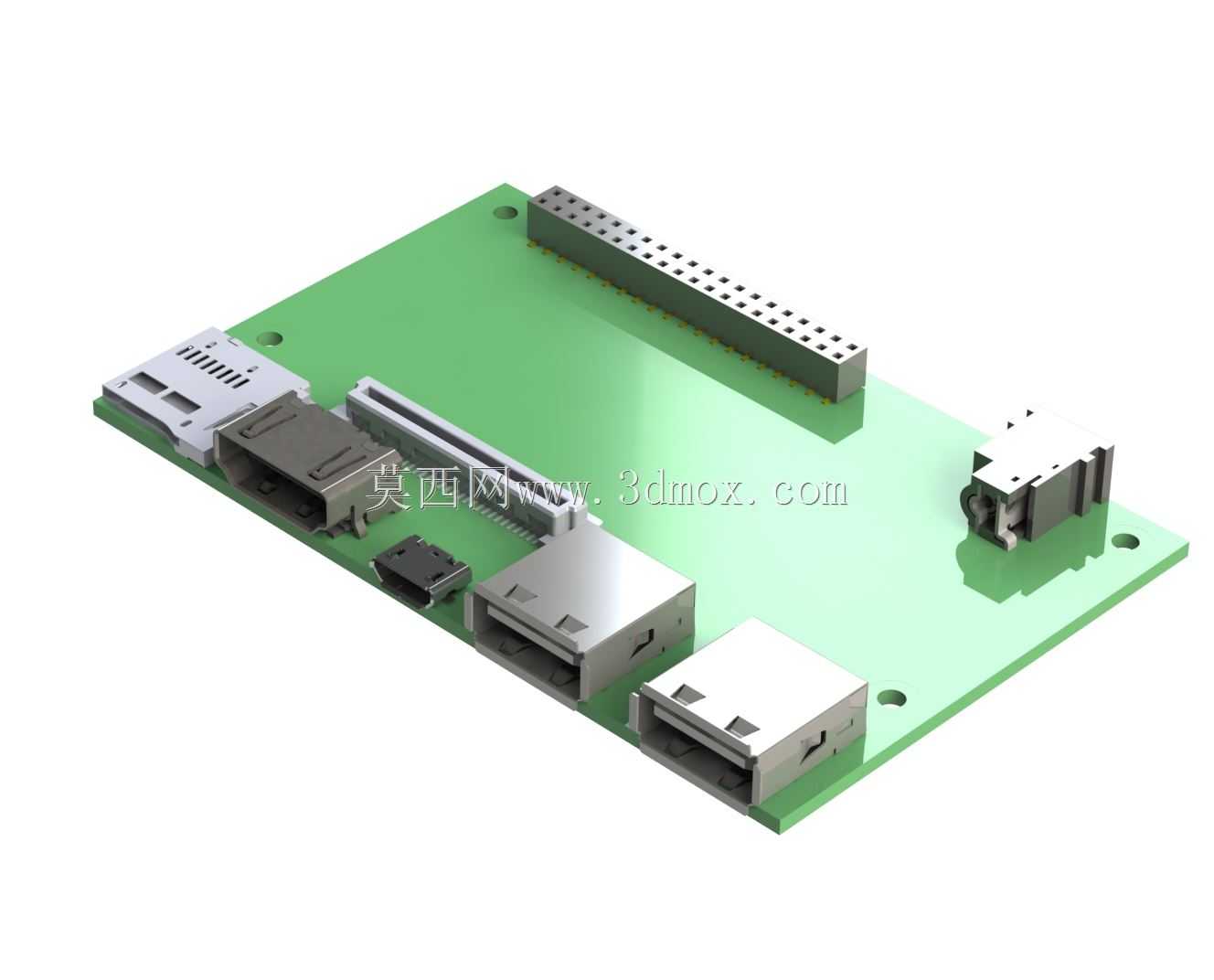

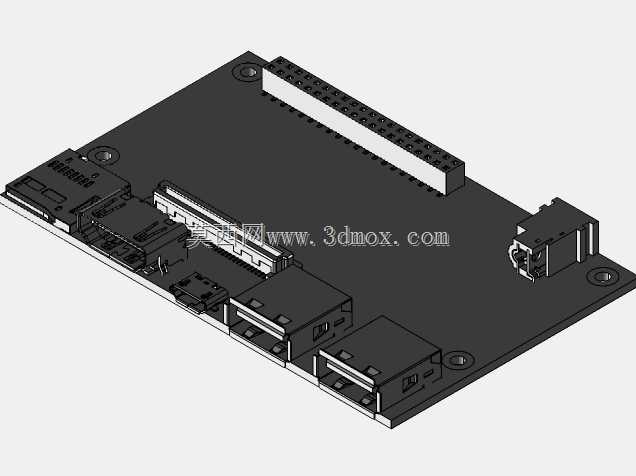

龙牌410c开发板结构三维数模

在嵌入式硬件开发、智能终端原型验证以及小型边缘计算设备的结构适配工作中，核心主控板的结构尺寸与安装边界是整机结构设计阶段必须明确的核心参数，直接决定了外壳开模、内部堆叠、接口对位的合理性，一旦主控板的结构尺寸出现偏差，后续的外壳加工、接插件选型、固定结构设计都会出现连锁问题，轻则需要反复修模调整，重则导致整套结构方案报废。这款龙牌410c开发板的结构数模，核心围绕实际硬件的物理形态搭建，优先保证了安装孔位的位置精度，所有固定孔的中心距、孔径大小、沉头深度都按照硬件手册标注的参数做了精准还原，能够直接导入到整机装配环境中做干涉检查，不需要设计人员再手动核对孔位参数。从接口布局来看，数模完整还原了板载的USB接口、排针接口、显示接口以及供电接口的突出高度与位置坐标，每一个外接接口的端面都和板体基准面做了严格的位置约束，在做外壳开口设计时，可以直接提取接口的轮廓线生成开口特征，避免出现接口被外壳遮挡、插头无法完全插入的问题。板体的整体轮廓做了等厚处理，板上的主要元器件比如接口座、排针座的高度都按照实际元器件的封装尺寸做了还原，能够直观呈现板上最高器件的高度边界，方便设计人员评估整机内部的堆叠空间，确定散热片、屏蔽罩的安装预留尺寸。在设计思路上，这款数模没有追求板上每一个微小阻容元件的完全复刻，而是把建模重心放在了影响结构设计的关键特征上，包括板体外形、安装孔、外接接口、板上高度超过2mm的大尺寸器件，既保证了结构设计所需的全部参数准确，又控制了数模的文件体量，在大型装配体中调用时不会出现卡顿问题。对于做嵌入式设备二次开发、定制外壳设计、整机结构验证的工程师来说，这款数模可以直接作为结构设计的基准参考，不需要再手动测量实体开发板的尺寸，能够大幅缩短前期结构方案的设计周期，减少实物测量带来的尺寸误差。在实际使用场景中，不管是做桌面级的原型验证装置，还是做批量生产的商用智能终端，都可以基于这个数模完成板卡固定结构的设计、内部走线空间的规划、外接接口的对位校核，确保结构设计方案和实际硬件完全匹配，避免后期打样出现装配问题。
