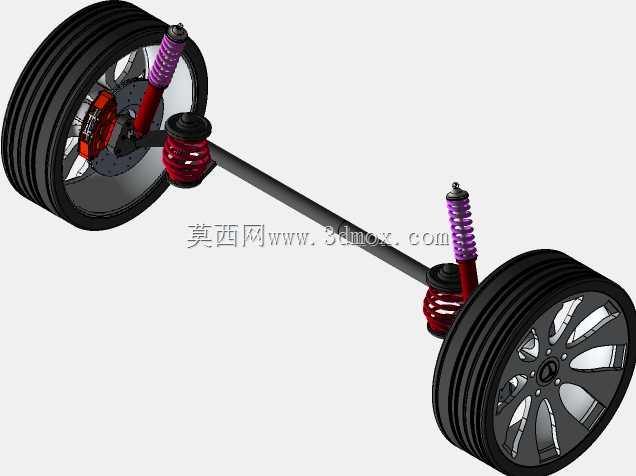

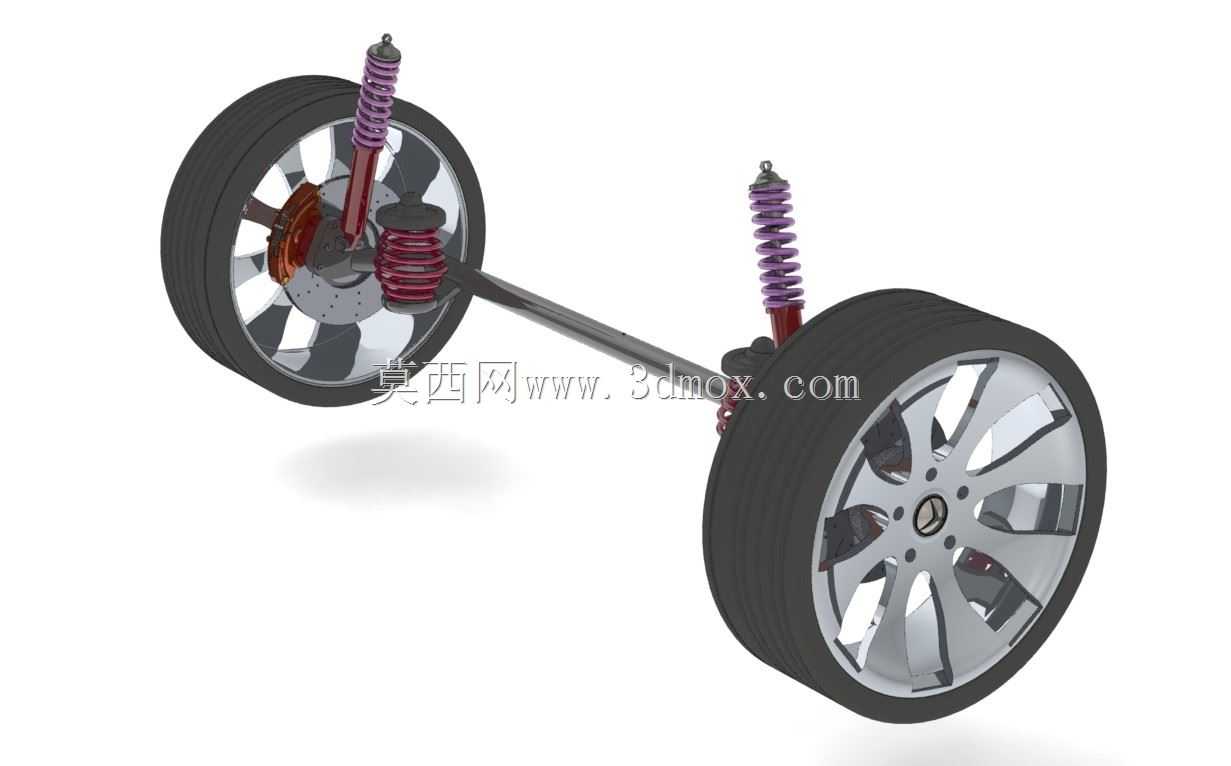

轿车后悬总成带车轮制动结构三维数模

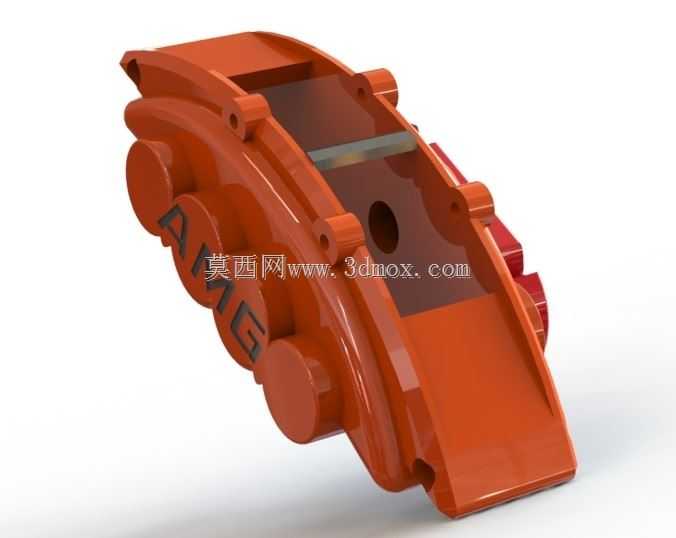

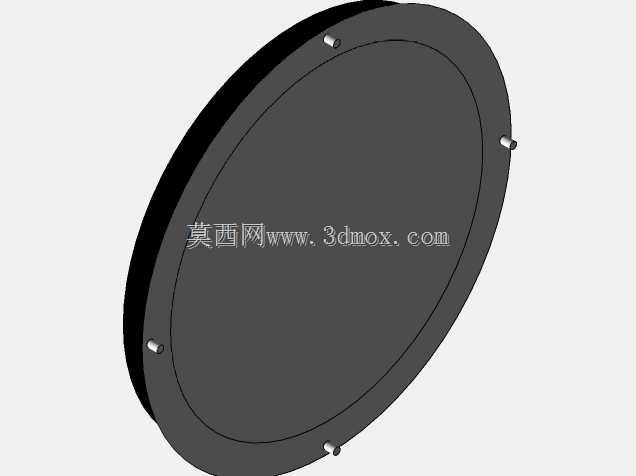

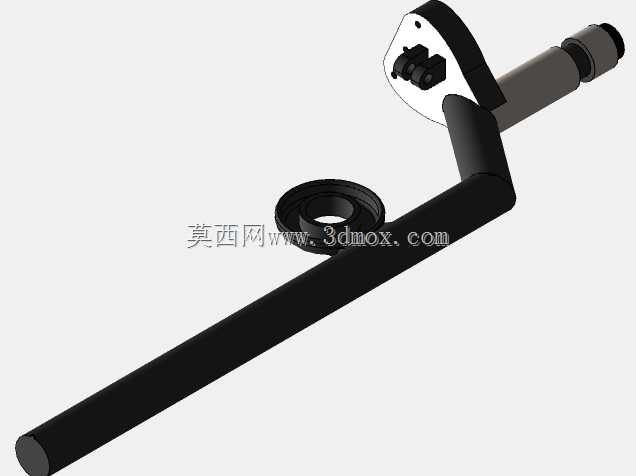

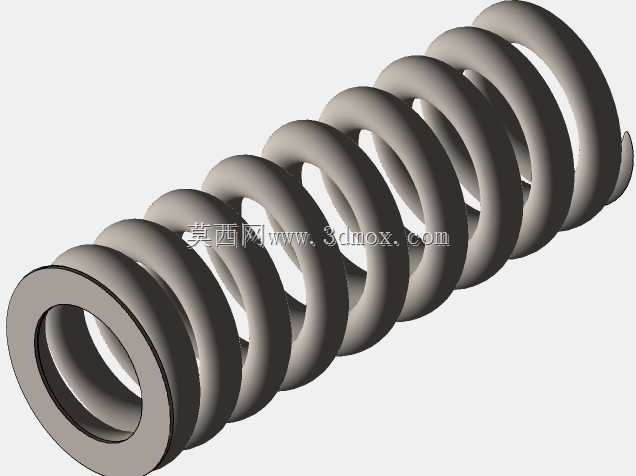

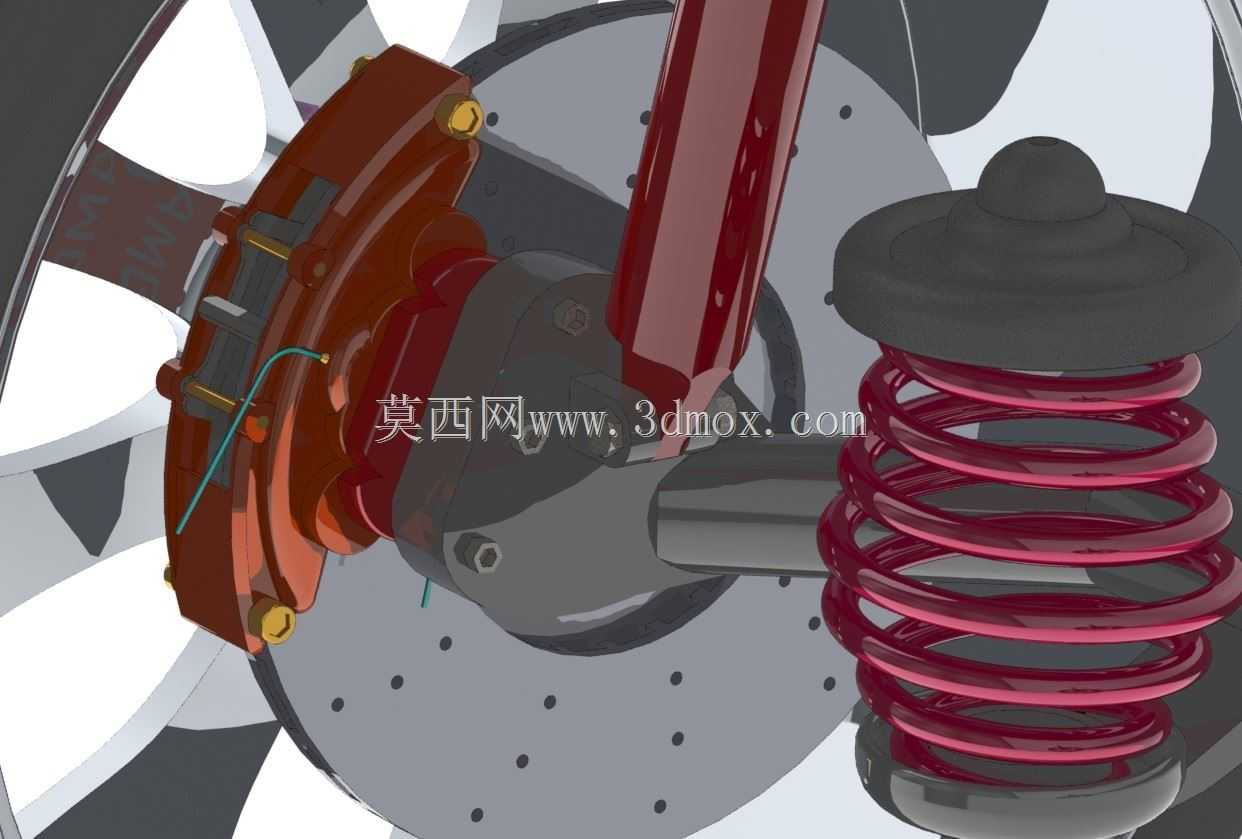

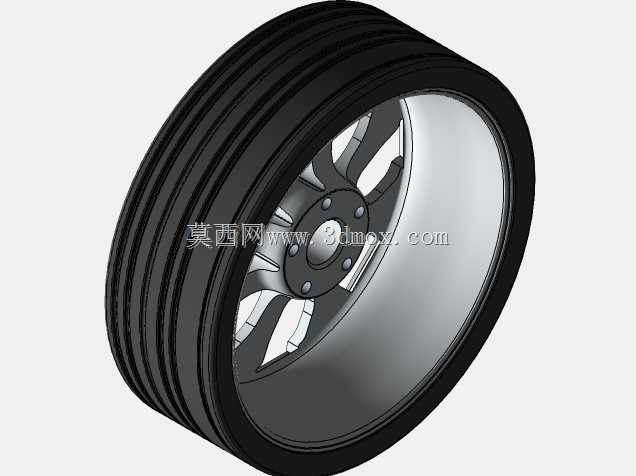

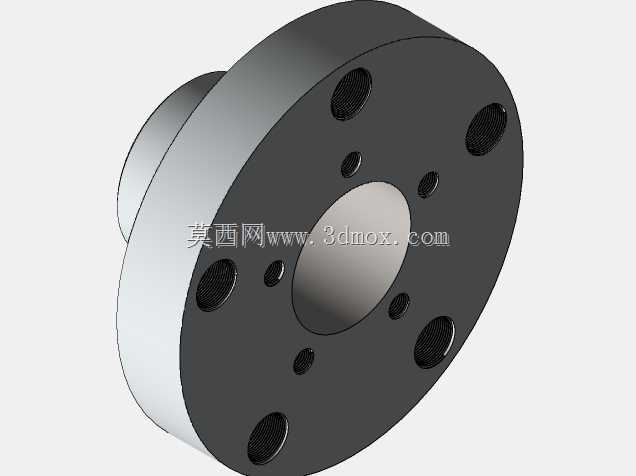

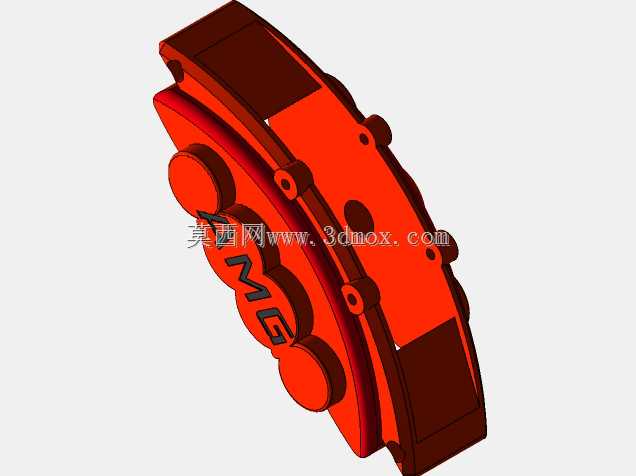

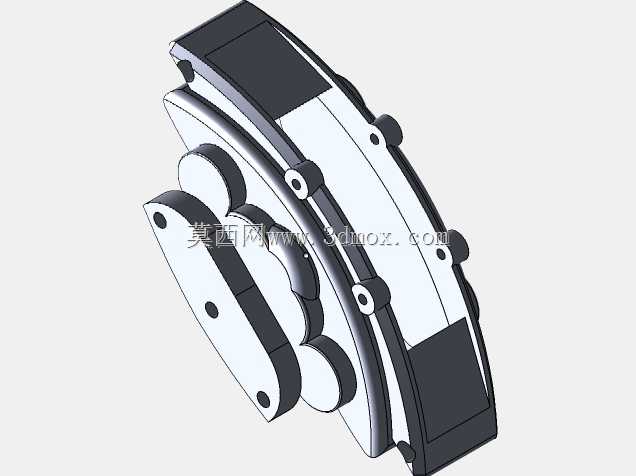

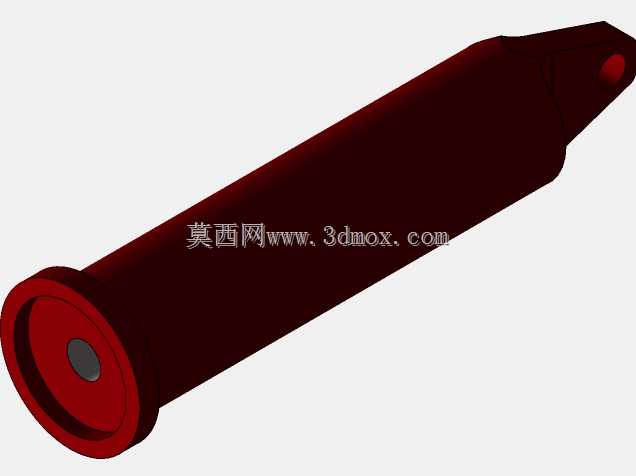

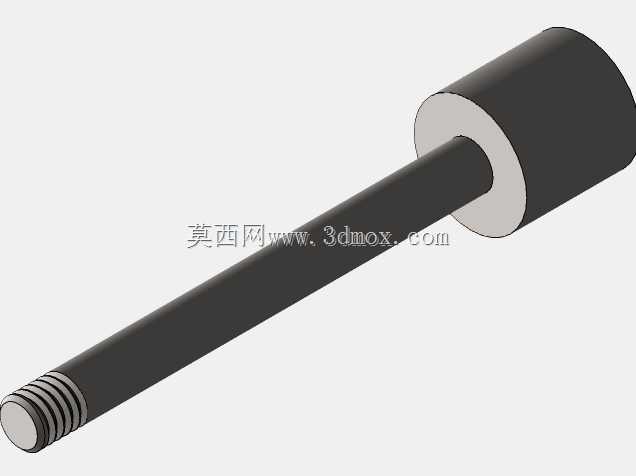

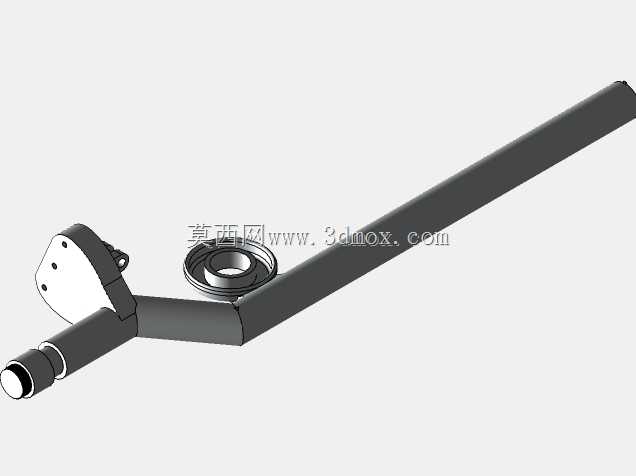

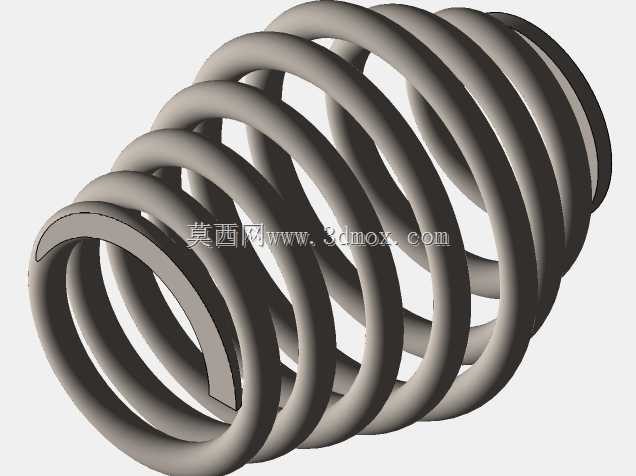

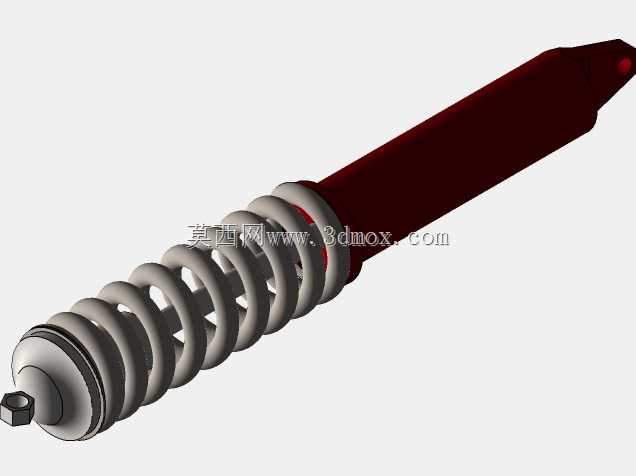

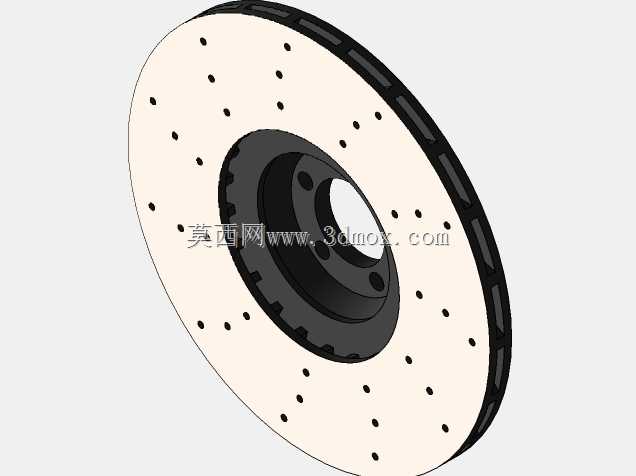

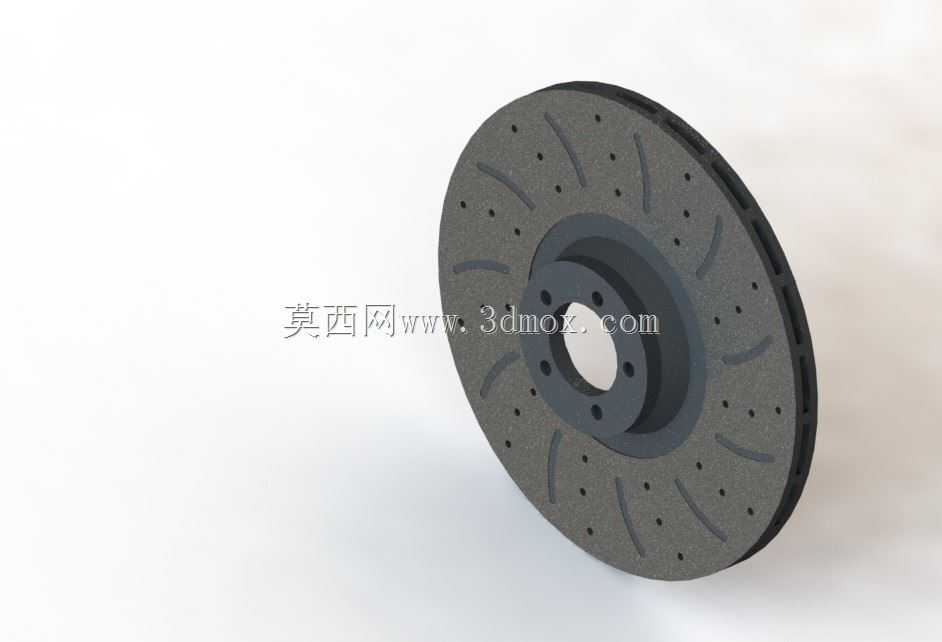

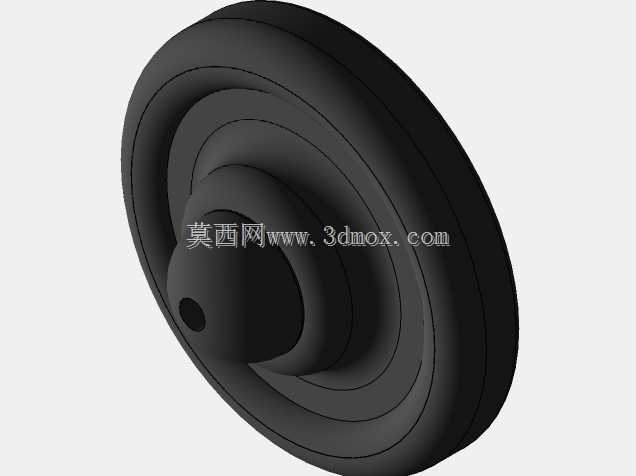

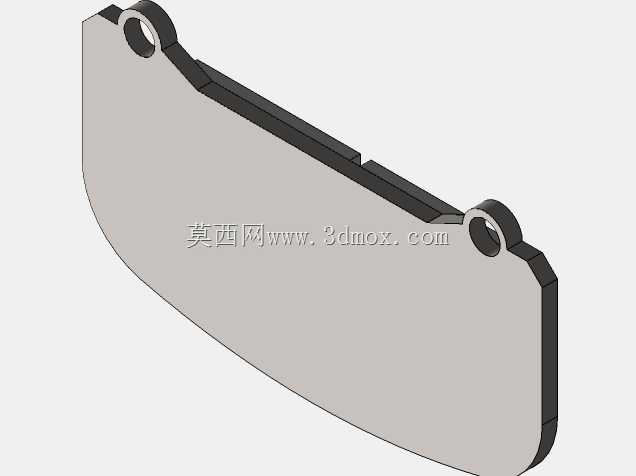

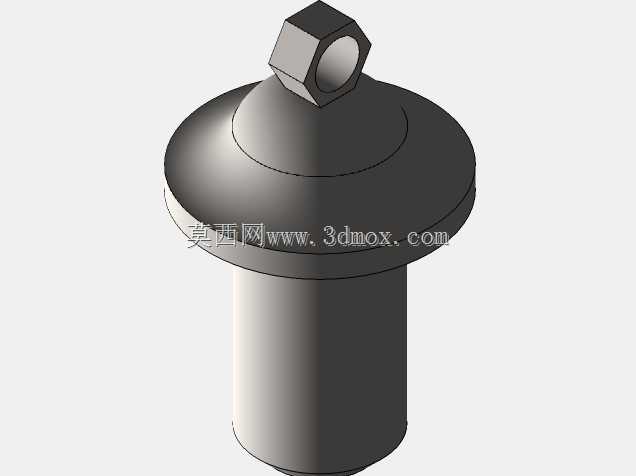

该后悬架结构主要适配前置前驱家用轿车的后轴承载需求，日常行驶过程中承担着传递车身与车轮间各向作用力、缓冲路面颠簸冲击的核心作用，是保障车辆行驶平顺性与操控稳定性的关键底盘部件。整套结构包含左右对称的车轮总成、减震阻尼组件、连接横梁、盘式制动单元几大核心部分，建模过程中完整还原了各部件的装配约束关系，可直接用于底盘总布置的干涉校验、运动行程模拟以及相关零部件的结构优化参考。从安装边界来看，两侧车轮的轮距参数匹配常规A级家用轿车的后轴轮距范围，减震器上端的安装点位预留了与车身轮罩内减震塔座对接的安装面，连接横梁的固定点位对应车身后副车架的安装孔位，整体装配公差带按照常规乘用车底盘件的通用设计规范设定，可直接适配同平台车型的改型设计参考。设计过程中重点考虑了悬架跳动过程中的运动干涉问题，减震弹簧与减震器的匹配行程覆盖了车辆满载、空载以及极限颠簸工况下的伸缩量需求，盘式制动器的制动盘与轮毂轴承的配合尺寸符合常规乘用车后制动的通用规格，制动卡钳的安装支架与转向节（后桥节臂）的连接点位经过运动校核，在车轮上下跳动以及转向（若为转向驱动桥则适配，此处为后从动桥，仅考虑跳动）过程中不会与周边的轮罩、横梁等部件发生剐蹭。车轮部分还原了铝合金轮毂的辐条结构、轮胎的断面轮廓以及充气后的外形边界，轮毂中心的定位孔、螺栓孔分布圆直径均参考常规家用轿车的轮毂安装规格，可直接用于轮胎与轮罩间隙的匹配校验，在整车总布置阶段能够快速验证不同轮辋尺寸、不同扁平比轮胎的适配性，减少后续实车匹配阶段的修改工作量。整套数模的各部件分模清晰，减震器的活塞杆、缸筒、弹簧上下座，制动器的制动盘、摩擦片、卡钳活塞，后桥的连接横梁、节臂等部件均为独立可编辑的实体，方便设计人员根据实际项目需求调整弹簧刚度、减震器阻尼参数、制动器规格等核心参数，也可作为底盘结构教学、悬架运动仿真分析的基础模型使用，能够直观展示后悬架在车轮跳动过程中各部件的运动轨迹，帮助设计人员快速理解悬架K&C特性的相关影响因素。
