竞赛用全金属可调式斜向支撑护套结构

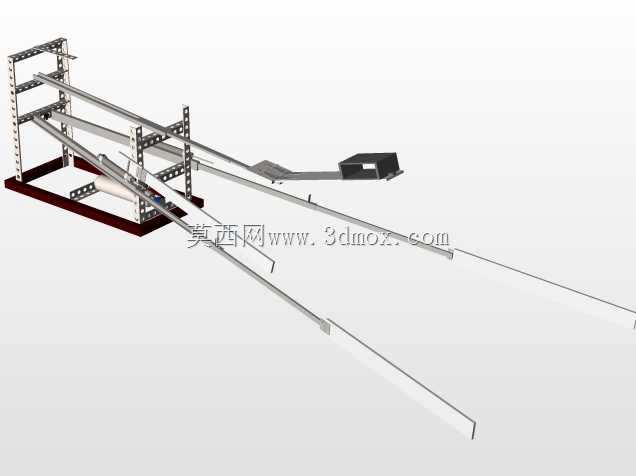

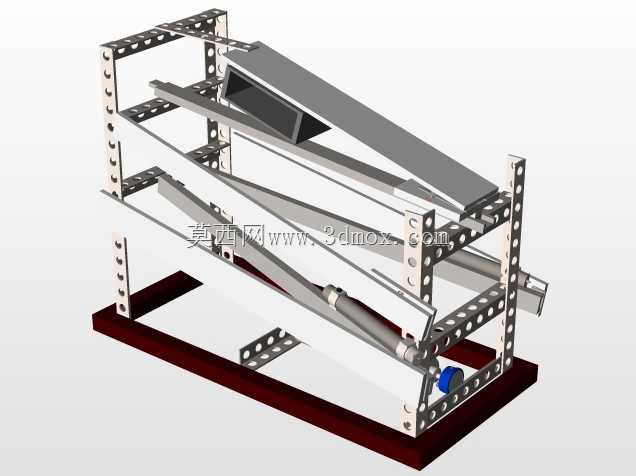

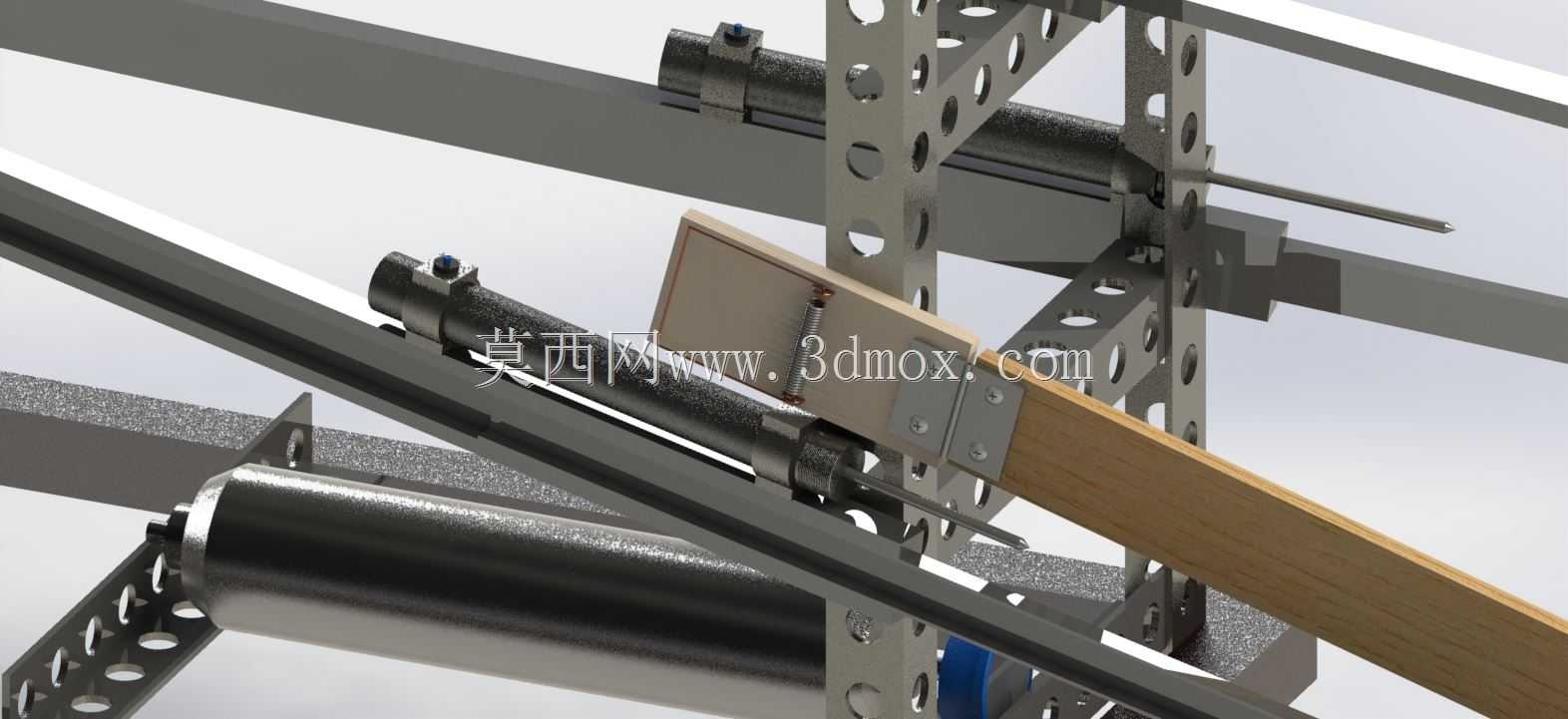

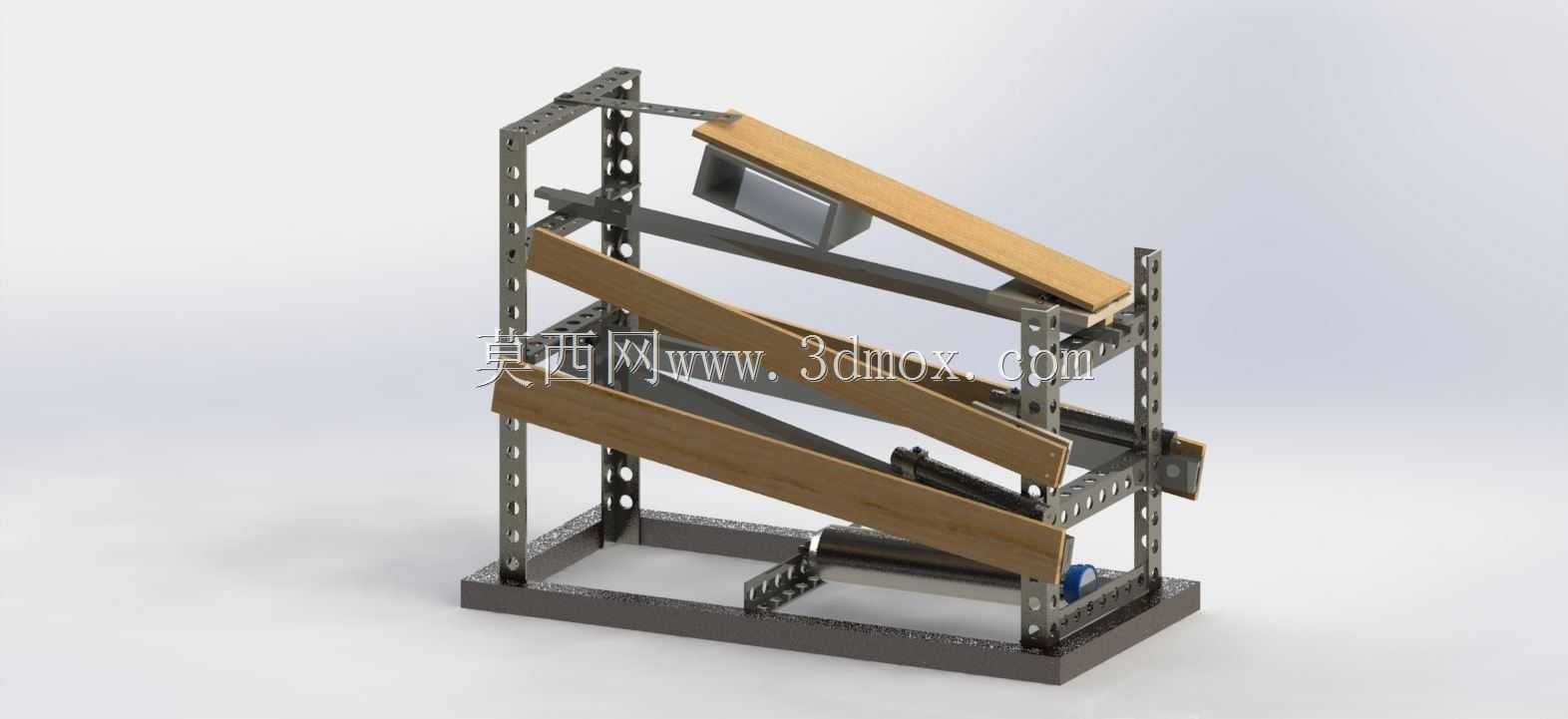

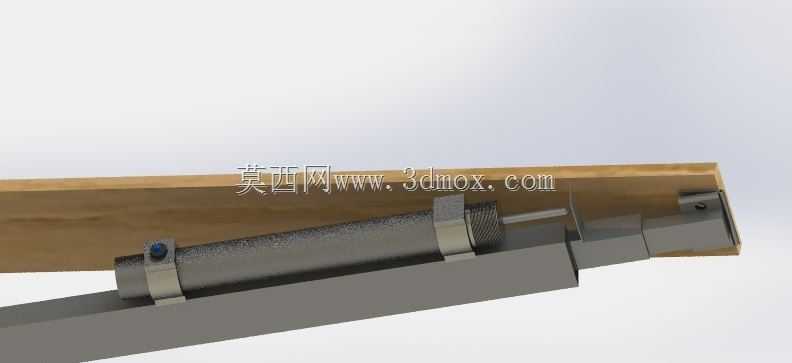

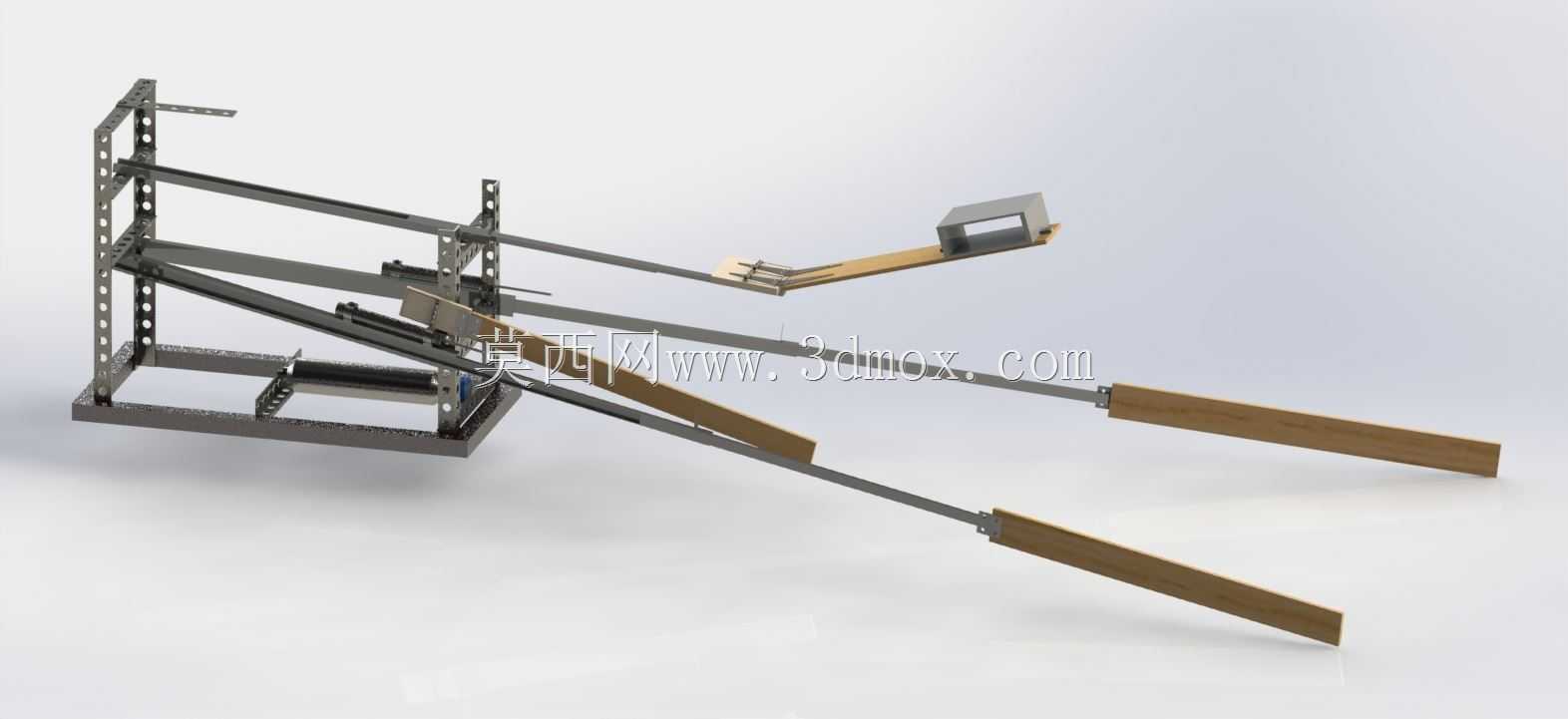

该结构为采用全金属材质搭建的可调式斜向支撑护套装置，主体依托两侧带等距安装孔的立式金属型材作为承载立柱，底部搭配厚重的矩形金属底板作为安装基座，整体框架通过螺栓连接实现各构件的可拆卸装配，能够根据实际使用需求调整斜向支撑的倾斜角度与伸出长度。从实际应用场景来看，这类结构多用于需要对斜向运动构件提供导向与防护的场合，可在物料斜向输送、小型工件顶升导向、实验装置角度调节等场景中使用，护套部分能够对内部的运动杆件形成外围防护，避免外部杂物卡入运动副，同时也能对运动轨迹形成约束，降低杆件运行过程中的径向晃动量。设计过程中优先采用了模块化的搭建思路，所有型材构件均预制了标准化的安装孔位，无需额外打孔即可完成不同位置的装配调整，斜向布置的多组平行金属梁既作为护套的主体围护结构，也承担了运动过程中的侧向载荷传递作用，搭配的气动支撑杆件能够为角度调整提供辅助支撑力，降低手动调节时的操作阻力，端部设置的蓝色滚轮构件可作为运动行程的端部限位，也能配合外部导轨实现滑动导向。安装边界方面，底部矩形底板预留了足够的螺栓固定孔位，可直接通过膨胀螺栓或压块固定在水平工作台面，两侧立式立柱的孔位间距统一，能够兼容同系列的其他标准金属构件拓展，整体结构的横向宽度、纵向深度以及最大倾斜角度都可通过更换不同长度的斜向梁进行调整，不需要重新加工主体承载构件。结构的受力路径设计清晰，外部载荷通过斜向护套梁传递到两侧立式立柱，再经由立柱传导到底部安装基座，各连接节点均采用面接触配合，避免了点接触带来的应力集中问题，金属材质的选用也让整体结构具备足够的刚性，在承受额定侧向载荷时不会出现明显的形变，能够长期保持运动导向的精度。
