快锁式Dzus面板连接紧固组件

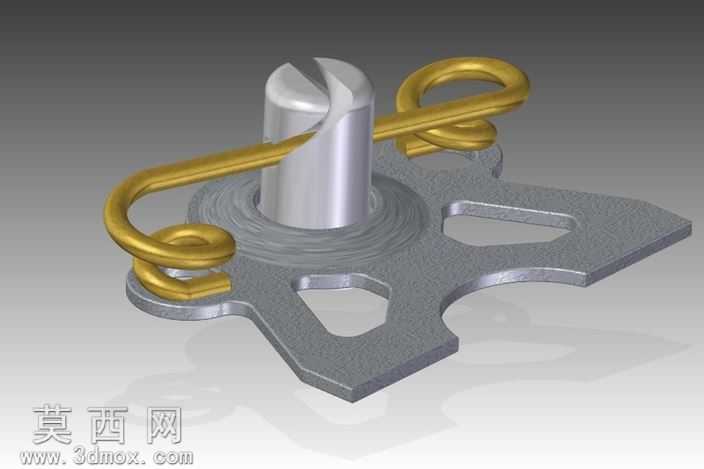

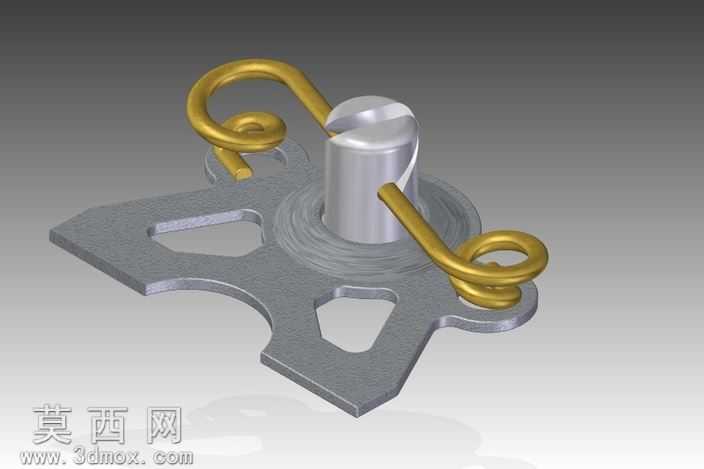

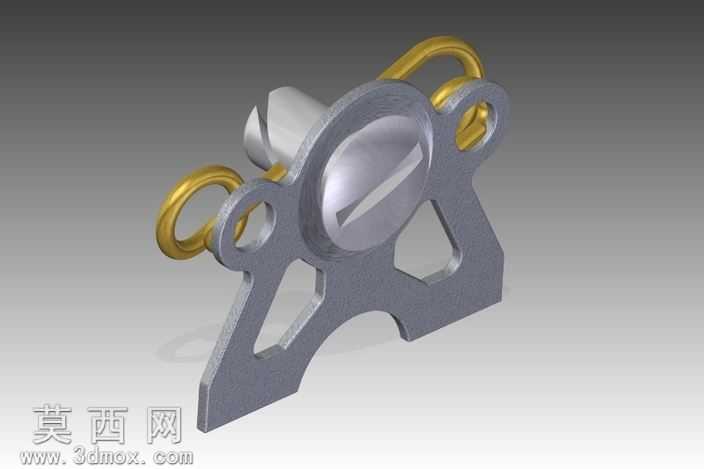

本款Dzus快锁紧固组件采用三维参数化建模方式完成全结构设计，建模过程中严格遵循快锁紧固件的实际装配逻辑与尺寸公差要求，对每一处结构细节做了精准还原。首先在建模阶段，先绘制主体金属支架的二维轮廓草图，对支架上的镂空减重结构、两侧环形挂耳、中心锁体安装位做精准的尺寸约束，通过拉伸、切除命令生成支架的基础实体，再对所有棱边做符合五金冲压件工艺要求的圆角处理，还原金属冲压件的真实边缘特征。中心锁头部分单独建模，绘制一字槽操作端的轮廓后做旋转生成锁体主体，再对锁头与支架配合的卡位结构做细节刻画，保证锁体转动锁紧的运动逻辑符合实际使用状态。两侧的环形弹簧拉环采用扫掠命令完成建模，先绘制拉环的三维空间路径，再匹配圆形截面轮廓生成弹簧钢丝的实体，还原拉环的弹性结构形态。材质与渲染阶段，主体金属支架赋予哑光镀锌钢材材质，调整材质的粗糙度、金属度参数还原工业五金件的磨砂金属质感，表面添加细微的冲压纹理与轻微的使用痕迹提升真实感；中心锁头赋予亮面镀铬金属材质，突出操作端的光滑金属质感，与支架的哑光质感形成视觉区分；两侧拉环赋予黄铜色金属材质，调整反光参数还原弹簧钢丝的亮面金属光泽。场景布光采用三点布光法，主光源从侧上方打亮模型主体结构，辅光源补全暗部细节避免死黑，轮廓光勾勒模型边缘提升立体感，背景采用渐变灰色调突出模型本身，最终渲染效果清晰展现紧固件的所有结构细节。设计思路上，这款紧固件主打无工具快速拆装功能，中心一字槽锁头可通过硬币甚至指甲转动完成锁紧与解锁，两侧拉环用于提供锁紧预紧力与安装定位，支架的镂空结构在保证结构强度的前提下最大限度降低零件重量，整体结构紧凑、操作便捷，可实现金属面板之间的快速连接固定，无需额外配套螺母等配件，大幅提升面板拆装的维护效率，适配车辆、飞行器、工业设备的外装面板快速拆装场景，建模过程中也充分验证了各部件之间的装配间隙与运动行程，确保结构设计的合理性与可制造性。
