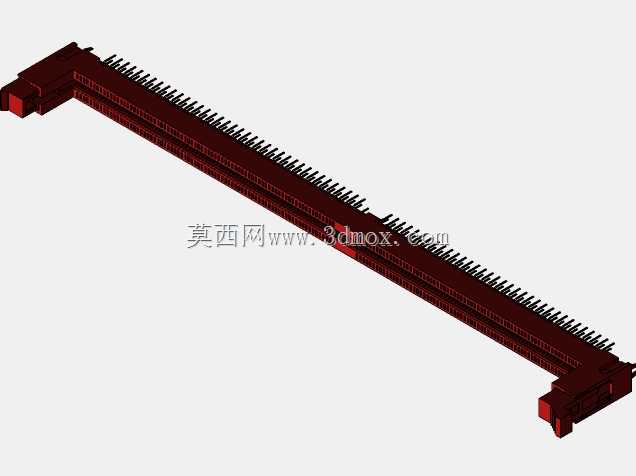

短边款DDR4内存插槽卡扣结构设计

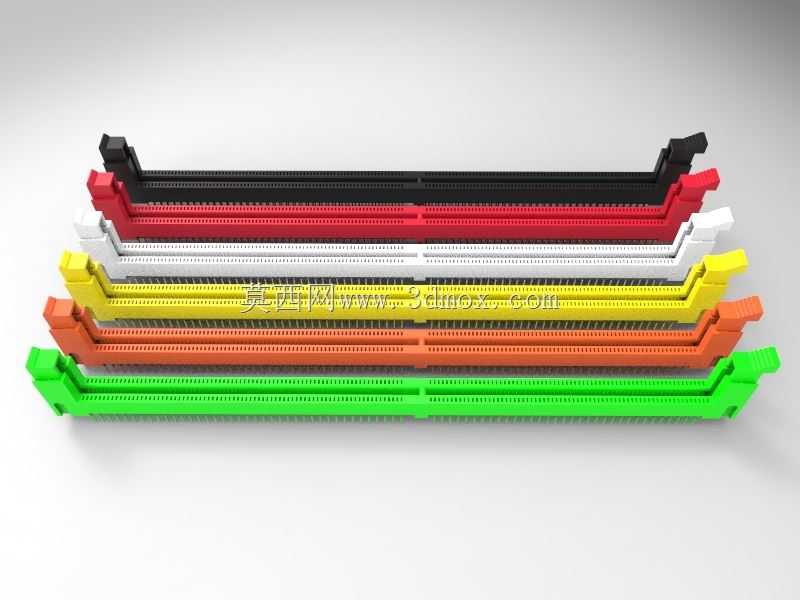

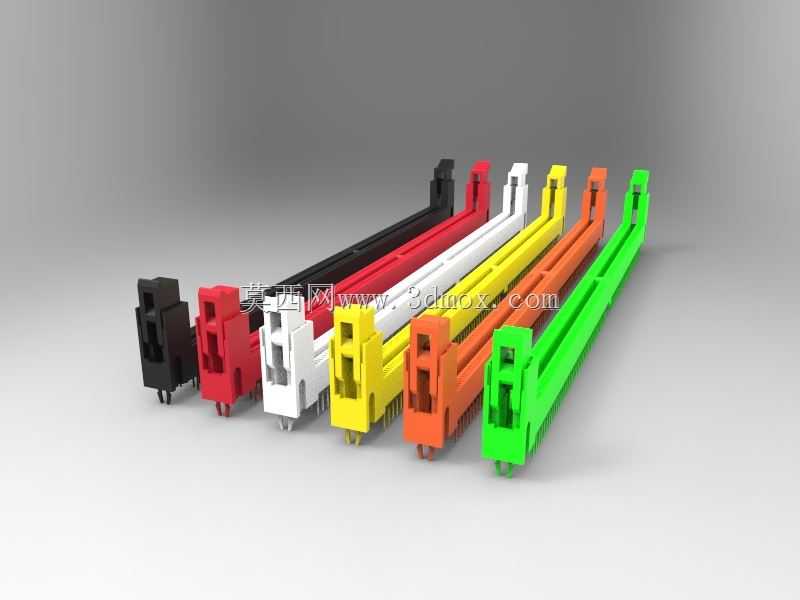

在消费级及服务器级主板的板卡互连设计中，内存插槽的卡扣结构是保障内存模块可靠连接的核心部件，本次设计的短边款DDR4插槽夹，针对PCB板边空间受限的布局场景做了定向优化，区别于常规长边卡扣的插槽结构，这款卡扣将锁止受力点布置在插槽短边侧，能在高密度板卡布局中释放长边的布线空间，适配紧凑型ITX主板、刀片式服务器板卡等对板边空间利用率要求极高的硬件设计场景。从实际功能层面看，该卡扣承担两个核心作用，一是在内存插入时提供到位的阻尼反馈，当内存金手指完全插入插槽接触针脚时，卡扣会自动卡入内存两端的定位缺口，形成机械锁止，避免设备运输、运行振动过程中内存松脱导致的接触不良；二是在拆卸内存时，通过按压卡扣两侧的施力臂，能将内存模块平稳顶出插槽，避免徒手拔取内存时受力不均导致的金手指磨损、PCB板弯折等问题。设计过程中首先要匹配DDR4内存模块的标准安装边界，卡扣的旋转轴位置、锁止凸台的尺寸公差需要严格贴合JEDEC标准中DDR4内存的端侧缺口尺寸，确保不同厂商生产的合规DDR4内存都能顺利装入并锁止，不会出现卡扣过紧导致拆卸困难、或是过松导致锁止失效的问题。卡扣的主体采用薄壁悬臂结构设计，材料选用具备一定韧性与耐磨特性的工程塑料，在反复开合的疲劳测试中，悬臂弯折区域的应力集中点做了圆弧过渡处理，避免长期使用后出现塑料脆裂、卡扣断裂的问题。考虑到板卡生产过程中的波峰焊、回流焊工序，卡扣材料的耐热形变温度需要匹配焊接工艺的温度曲线，避免过炉后出现卡扣变形、转轴卡滞的问题。不同配色的卡扣除了外观区分不同内存通道的作用外，结构尺寸完全一致，可通用替换，在主板布局时，短边卡扣的设计不会干涉插槽旁布置的贴片电容、电阻等小型元器件，安装时卡扣的定位柱与PCB上的定位孔过盈配合，装配后卡扣与插槽本体的间隙控制在合理范围内，开合过程中不会出现晃动、偏斜的情况，保障内存插拔过程的受力均匀。在实际选型应用中，这类短边卡扣尤其适合多内存插槽并排布置的场景，相邻插槽之间的间距可以进一步压缩，在有限的PCB面积内布置更多内存插槽，提升单块板卡的内存扩展能力，同时卡扣的施力臂做了防滑纹理处理，徒手按压时不会打滑，即便是在机箱内部狭小的操作空间内，也能顺利完成内存的拆卸与安装操作。
