内撑式三爪线圈夹持工装结构设计

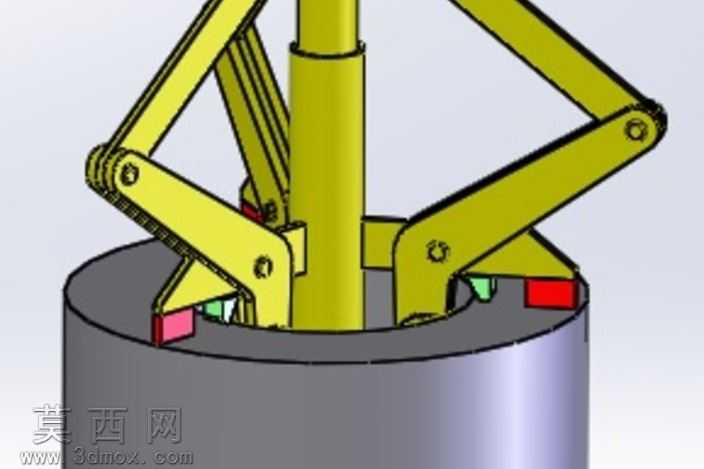

本模型为内撑式三爪线圈夹持工装，采用SolidWorks进行全参数化三维建模，整体结构围绕中心立柱做周向均布布局，建模过程中对每处铰接孔位做了同轴度约束，保证三个夹持爪的运动行程完全同步，避免夹持过程中出现偏载歪斜的问题。渲染阶段对不同部件做了差异化材质赋予：中心升降立柱采用哑光黄色喷塑金属材质，模拟工装常用的防锈喷涂表面效果；铰接连杆与夹持爪主体采用同色系金属漆，通过调整粗糙度参数区分加工面与非加工面的质感差异；被夹持的圆筒形线圈基座采用银灰色磨砂金属材质，还原金属线圈骨架的真实表面触感；爪端的接触块分别设置了红色、粉色、绿色的硬质防滑材质，既在视觉上清晰区分夹持接触点位，也模拟了实际工装中防滑耐磨垫的材质特性。结构设计上采用剪叉式连杆传动方案，中心立柱做轴向升降运动时，通过三组对称布置的铰接连杆带动三个夹持爪同步做径向张合动作：当立柱向上抬升时，连杆推动夹持爪向外撑开，爪端接触块牢牢抵住线圈骨架的内壁完成内撑固定；当立柱向下回落时，连杆带动夹持爪向内收拢，即可松脱工件完成取放。设计过程中充分考虑了铰接处的转动间隙预留，所有销轴配合位置都设置了合理的公差间隙，避免运动过程中出现卡滞；同时对爪端接触块做了可拆卸式结构设计，可根据不同内径的线圈骨架更换对应尺寸的接触块，提升工装的适配范围。整体建模严格遵循机械设计的装配逻辑，所有运动部件都添加了对应的配合约束，可直接在软件中完成开合动作的运动仿真，验证行程范围与夹持力度的匹配性，模型细节完整，无缺失的装配特征，可直接用于工装加工的图纸导出或结构优化参考。
