6毫米标准SSD传动卸扣三维结构设计

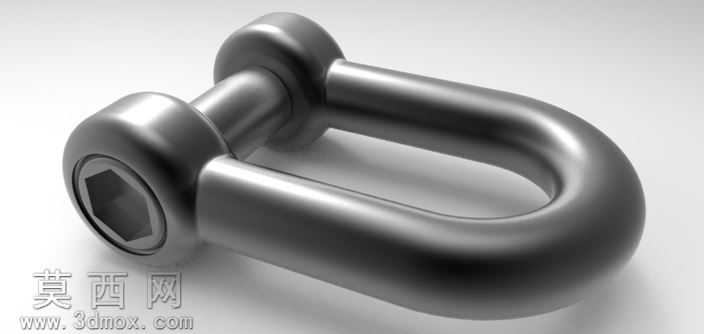

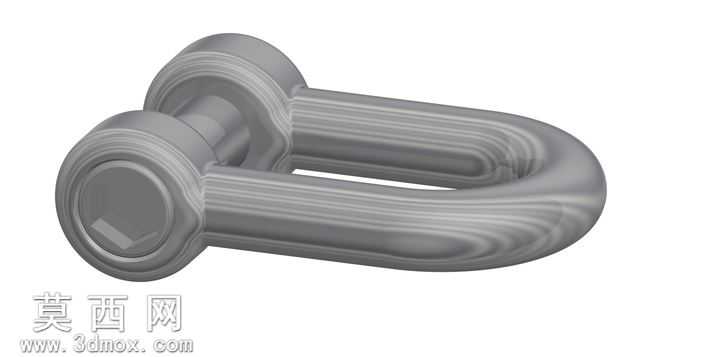

本款6毫米规格SSD卸扣的三维建模过程，首先围绕标准件的尺寸规范展开前期设计梳理，参考十六进制传动构件的通用连接逻辑，先确定卸扣的核心承载尺寸基准，以6毫米的额定适配规格为核心，锚定U型环体与销轴的配合公差区间。建模阶段先绘制U型环的截面轮廓草图，通过扫掠特征生成环体的基础实体，对环体两端的销轴安装座进行同轴度约束，保证两个安装孔的轴线完全重合，避免后续装配出现卡滞问题。销轴部分单独建模，在销轴端部设计对应限位结构，模拟真实卸扣的防脱装配逻辑，对销轴与安装孔的配合面设置合理的间隙参数，还原实际五金件的装配活动余量。材质渲染阶段选用金属合金钢材质，调整材质的粗糙度与反射参数，还原高强度五金构件的哑光金属质感，对环体的圆弧过渡面做光影优化，清晰展现环体的流畅曲面形态，同时在销轴的端面位置做细节纹理处理，模拟真实加工的端面倒角与标识区域。结构设计上严格遵循标准卸扣的受力逻辑，U型环的弯曲段采用等强度圆弧设计，避免应力集中问题，环体与销轴的接触区域做局部加厚处理，提升构件的整体承载能力。设计过程中充分考虑该卸扣作为传动连接构件的使用场景，整体结构紧凑无冗余特征，所有尺寸均围绕6毫米的适配规格做参数化关联，方便后续根据不同使用需求调整规格参数，模型的每个特征都对应真实卸扣的加工工艺，没有脱离实际生产的无效结构，渲染阶段通过多角度打光展现构件的金属质感与结构细节，清晰呈现卸扣的装配关系与整体形态，让模型既满足结构设计的合理性，也具备直观的视觉展示效果。
