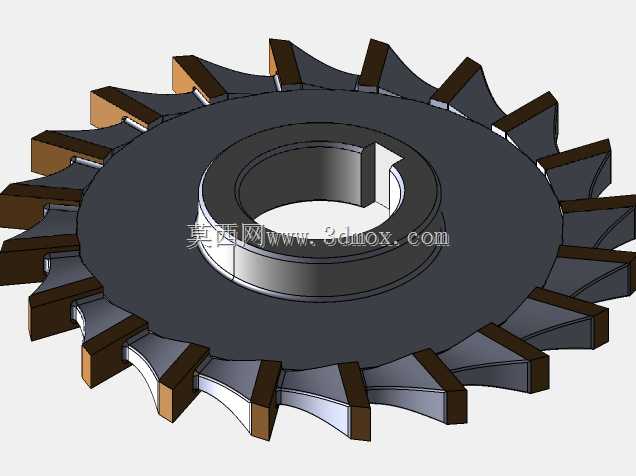

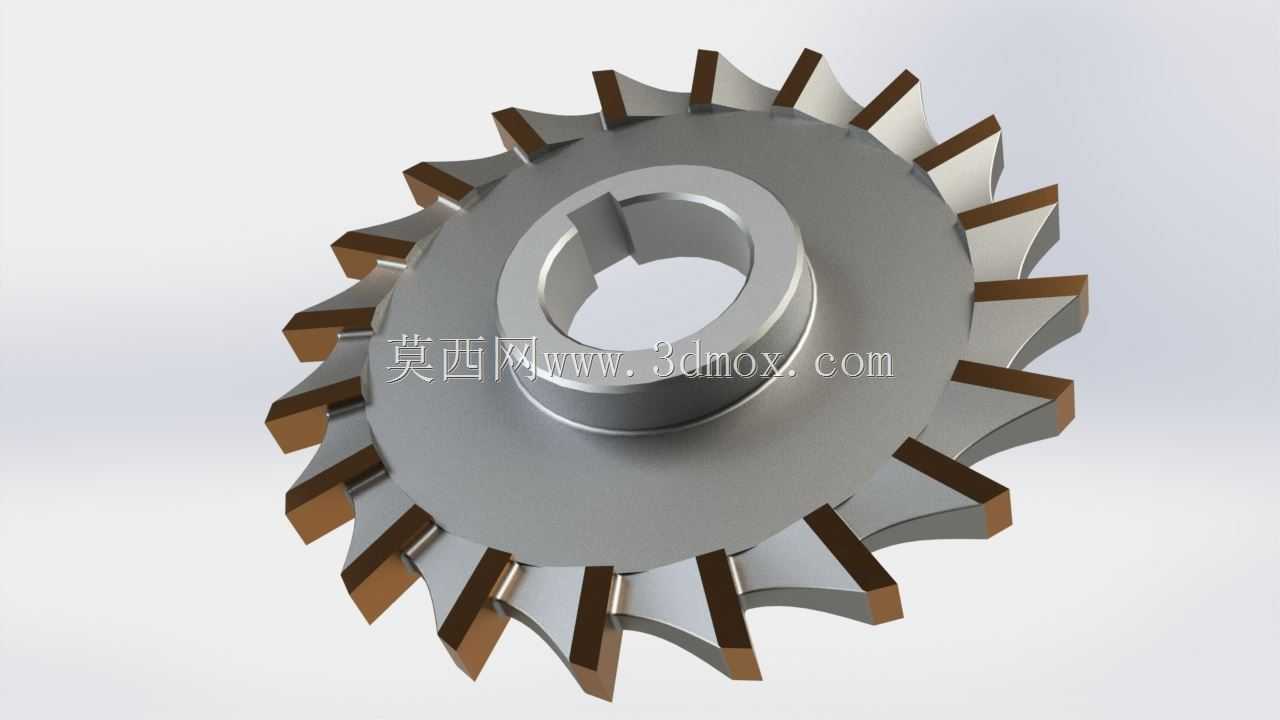

错齿结构圆盘铣刀加工刀具三维数模

这款错齿圆盘铣刀主要适配卧式铣床、万能工具铣床的主轴安装场景，多用于中小批量金属零件的平面铣削、窄槽开粗、台阶面成型加工工序，在普通机加工车间、模具加工工段、五金零件量产线的铣工序工位都有广泛应用，尤其适合45号钢、铝合金、铜件等常见金属材料的中等负荷切削作业。从结构设计来看，刀体采用整体圆盘式基体布局，中心设置带键槽的安装孔，可通过平键与机床主轴传递切削扭矩，避免高速切削时刀体与主轴发生相对打滑，安装孔的轴向定位端面做了平面度公差约束，保证装夹后刀体的端面跳动量控制在机加工允许的精度范围内，减少切削振纹的产生。刀齿采用错齿排布设计，相邻刀齿的切削刃轴向位置相互错开，相比直齿圆盘铣刀，这种结构能有效分散切削力，降低单齿切削负荷，同时避免排屑过程中铁屑相互挤压卡滞，切削过程的平稳性更好，加工出的槽壁或平面表面粗糙度更稳定。刀齿的切削角度经过针对性优化，前角适配常见塑性金属的切削需求，减少切削阻力，后角预留足够的重磨余量，刀具磨损后可多次重磨刃口，延长整体使用寿命。从安装边界来看，刀体外径适配常规卧铣的刀杆安装尺寸，中心孔直径与标准铣刀杆的轴径匹配，刀体厚度对应常见窄槽、台阶面的加工宽度范围，安装时不需要额外定制非标连接件，可直接搭配标准刀杆、压紧螺母完成装夹，换装调试的操作门槛较低。设计过程中重点考量了刀体的动平衡性能，刀齿沿圆周方向均匀分布，基体各部位的厚度差控制在合理范围，高速旋转时不会产生过大的离心振动，既可以保护机床主轴精度，也能避免切削过程中出现让刀现象，保障加工尺寸的一致性。刀齿的刃口部位做了强化处理，可承受断续切削带来的冲击载荷，加工带铸造硬皮的毛坯件时也不容易出现崩刃问题，适合粗加工到半精加工的多工序过渡使用。
