Wondom四通道100W音频放大电路板结构设计

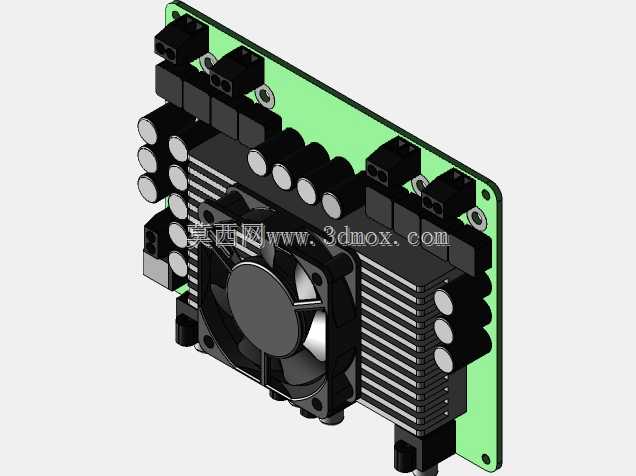

该音频放大单元主要面向多声道音频扩声场景，可应用于桌面音响系统搭建、小型商用空间背景音乐布设、DIY音频设备改装、车载多声道音响升级等领域，核心作用是将前端输入的弱音频信号进行功率放大，驱动对应功率的扬声器单元实现声音重放，四通道独立输出的设计可同时对接四组扬声器，满足立体声环绕或者多分区独立扩声的使用需求。从结构设计层面来看，整体以PCB基板作为所有元器件的安装载体，板载元件布局充分考虑了信号走向与散热需求，功率输出回路的大电容沿板边排布，既缩短了大电流回路的走线长度，也预留了足够的插拔操作空间，避免接线时与周边元件产生干涉。散热系统采用铝挤型散热鳍片搭配轴流散热风扇的组合结构，鳍片通过导热介质与功率放大芯片紧密贴合，风扇直吹鳍片表面形成强制对流散热，可在设备满功率长时间运行时将核心元件温度控制在合理区间，避免过热导致的性能衰减或者元件损坏。板载的接线端子采用插拔式结构，分别对应电源输入、音频信号输入、扬声器输出等不同接口，端子旁预留了清晰的标识位置，可降低接线错误概率，安装孔位沿PCB板边缘对称布设，所有孔位的位置、孔径均匹配对应型号产品的实际安装尺寸，可直接适配原厂外壳或者定制化加工的机箱结构，安装时无需额外对板件进行打孔修改。设计过程中所有结构尺寸均基于实物测绘完成，元件之间的安全间隙符合电子装联的通用规范，高压区域与信号区域预留了足够的隔离距离，既满足结构装配的精度要求，也兼顾了电路运行的可靠性，建模时还原了电容、端子、散热件、风扇等所有外露元件的外形轮廓与相对位置，可直接用于外壳结构的适配设计，也可作为音频类设备结构布局的参考案例，帮助设计人员快速理解多通道功放板的元件排布逻辑与安装边界要求，在进行定制化机箱设计时可直接调用该模型进行干涉检查，提前规避装配过程中可能出现的结构冲突问题，减少实物打样的迭代次数。
