高保真黄盆低音扬声器三维结构模型

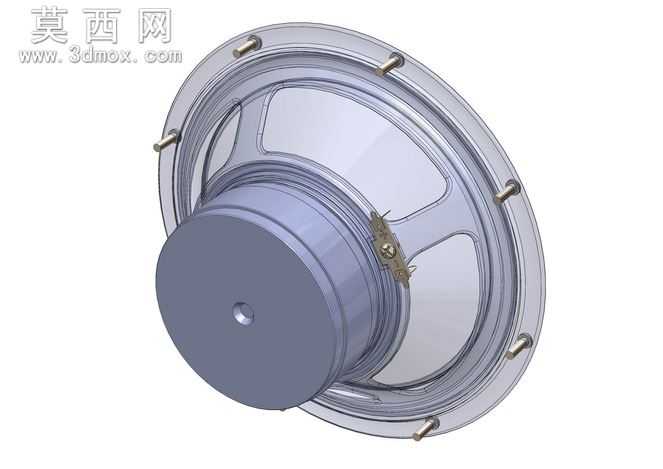

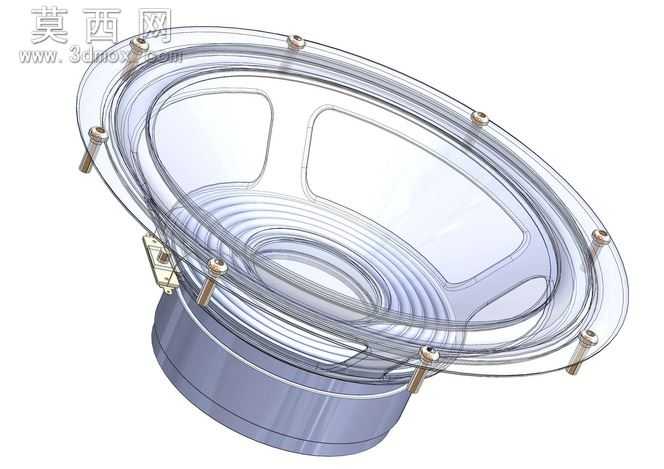

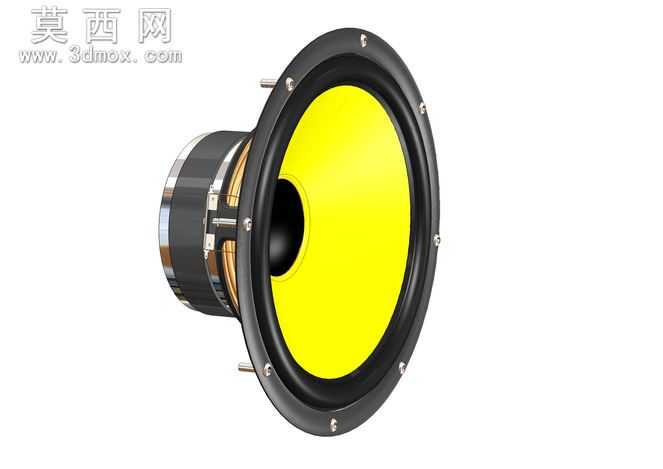

本款扬声器三维模型采用专业三维建模软件完成全参数化构建，完整还原了低音扬声器的全部核心结构与装配关系，建模过程严格遵循真实电声产品的尺寸比例与装配逻辑，所有零部件均采用独立建模后完成约束装配，可实现完整的爆炸视图拆解与装配干涉检查。模型外观部分重点还原了亮黄色振膜的曲面造型，振膜采用平滑过渡的锥面弧度设计，中心位置设置了凸起的防尘帽结构，可有效阻挡灰尘进入磁隙区域，振膜边缘通过环形折环与盆架连接，折环部分建模时还原了软质材料的自然弧度，兼顾了振动行程的预留与结构支撑性。盆架部分采用金属材质的冲压结构建模，边缘均匀分布安装固定孔位，孔位尺寸与间距完全符合常规扬声器的安装标准，盆架后侧通过支架结构连接磁路组件。磁路部分完整还原了T铁、华司、环形磁钢的层叠装配结构，磁钢外侧设置了金属屏蔽罩，同时建模还原了音圈、定心支片的连接结构，音圈引线通过盆架上的接线端子引出，端子部分的金属触点与绝缘基座都做了精细化建模，还原了真实接线结构的细节。材质渲染阶段，针对不同部件做了区分化材质设置：黄色振膜采用半哑光的复合纸盆材质质感，带有轻微的漫反射效果；盆架与磁钢外罩采用磨砂黑色金属材质，还原金属冲压件的细腻颗粒感；磁钢部分采用亮面黑色金属材质，带有微弱的环境反射效果；折环与定心支片采用软质橡胶材质，设置了较低的反光度与轻微的凹凸纹理，还原橡胶件的真实触感；接线端子的金属部分采用镀镍金属质感，带有明亮的高光反射。设计过程中重点考量了扬声器的振动逻辑，所有活动部件的活动行程都预留了合理空间，装配约束完全匹配真实产品的连接关系，既可以用于产品结构展示、教学演示，也可作为音响产品设计的参考部件模型，帮助设计者快速完成音响腔体的匹配设计，减少重复建模的工作量，模型结构完整无缺失面，所有特征均可编辑，可根据实际需求调整尺寸参数适配不同规格的扬声器设计需求。
