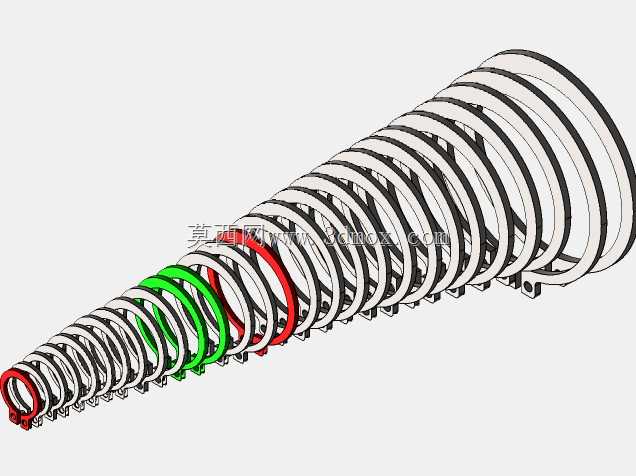

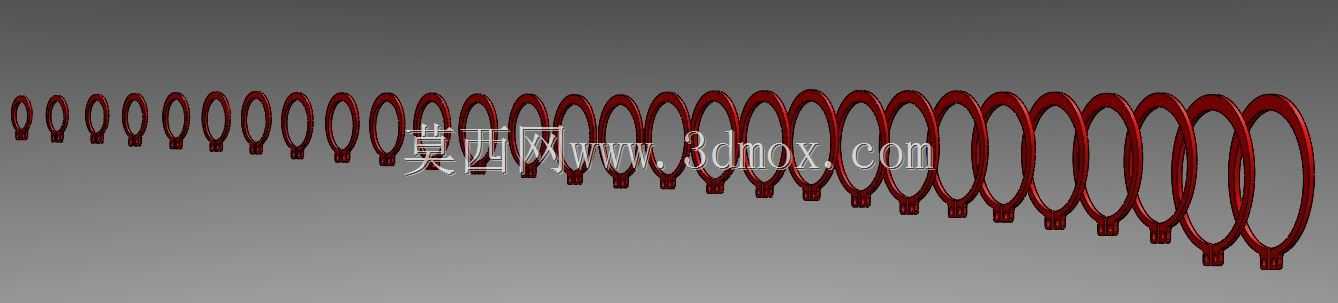

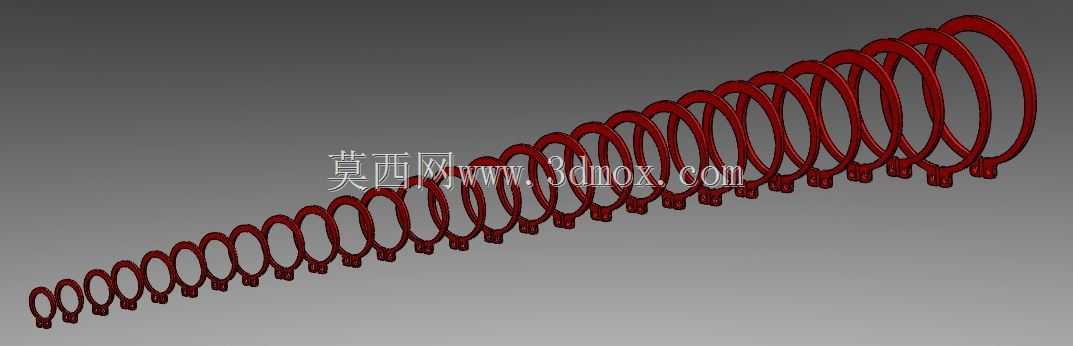

适配10至50轴径的标准外卡簧系列

项目分类:3D模型 发布时间:2021-09-27 ID:294611
  • 适配10至50轴径的标准外卡簧系列
  • 适配10至50轴径的标准外卡簧系列
  • 适配10至50轴径的标准外卡簧系列

轴用外卡圈是机械装配中极为常见的轴向限位零件,这套覆盖10-50轴径范围的系列件,几乎能覆盖常规轻工设备、通用传动机构、小型动力单元里绝大多数光轴的轴向定位需求。日常做结构设计时,但凡遇到轴上零件需要限制轴向窜动、又不需要做螺纹锁紧或者轴肩定位的场景,这类卡簧都是优先选型的零件——比如齿轮在光轴上的侧限位、轴承内圈的轴向固定、套筒类零件的端面挡止,用卡簧的方案不需要在轴端加工螺纹,也不需要额外加工过高的轴肩,能有效缩减轴系的整体轴向尺寸,让结构更紧凑。

这套卡簧的设计完全遵循常规轴用挡圈的受力逻辑,开口处的两个小孔是专门适配卡簧钳设计的,安装时用卡簧钳插入小孔撑开卡簧,就能顺利套入轴上预先加工好的环形卡槽内,松开后卡簧依靠自身弹性收缩卡入卡槽,露出卡槽的环形部分就能抵住被固定零件的端面,实现轴向限位。设计时特意做了全系列的尺寸适配,每个规格的卡簧厚度、自由状态开口宽度、卡槽适配深度都做了对应匹配,不会出现小轴径用厚卡簧导致卡槽过深削弱轴强度,或是大轴径用薄卡簧导致限位强度不足的问题。

实际选型使用时,需要注意卡簧的安装边界:首先轴上的卡槽位置必须严格对应被限位零件的端面位置,卡槽的轴向宽度要略大于卡簧厚度,避免卡簧安装后出现卡滞无法完全入槽的情况;其次卡簧安装后,露出卡槽的径向高度要足够抵住被固定零件的端面,不能出现零件内孔倒角过大,导致卡簧无法接触零件端面的失效情况。另外在有冲击载荷的轴系里使用时,需要核对卡簧的许用轴向载荷,必要时可以搭配止推垫圈使用,避免卡簧受冲击脱出卡槽。

从建模角度看,这套系列件统一做了安装开口的圆角过渡,避免尖角处应力集中导致卡簧反复拆装后断裂,卡簧的环形截面做了等强度设计,不同直径规格的卡簧截面尺寸随轴径增大对应提升,保证每个规格的卡簧都能匹配对应轴径的常规载荷需求,不需要额外做强度校核就能直接用于常规工况的设备装配。
