S型10Kg拉压两用称重测力传感结构

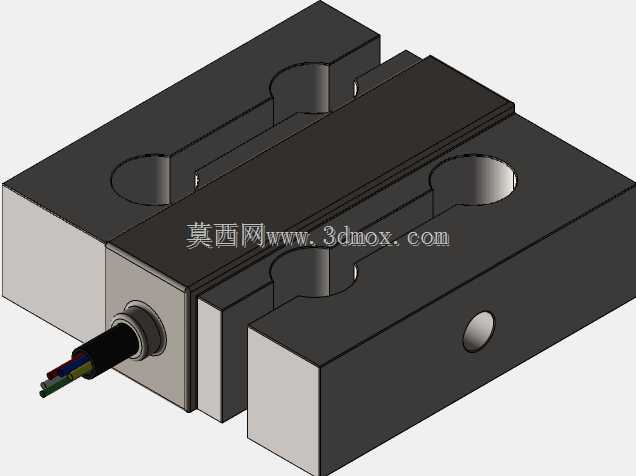

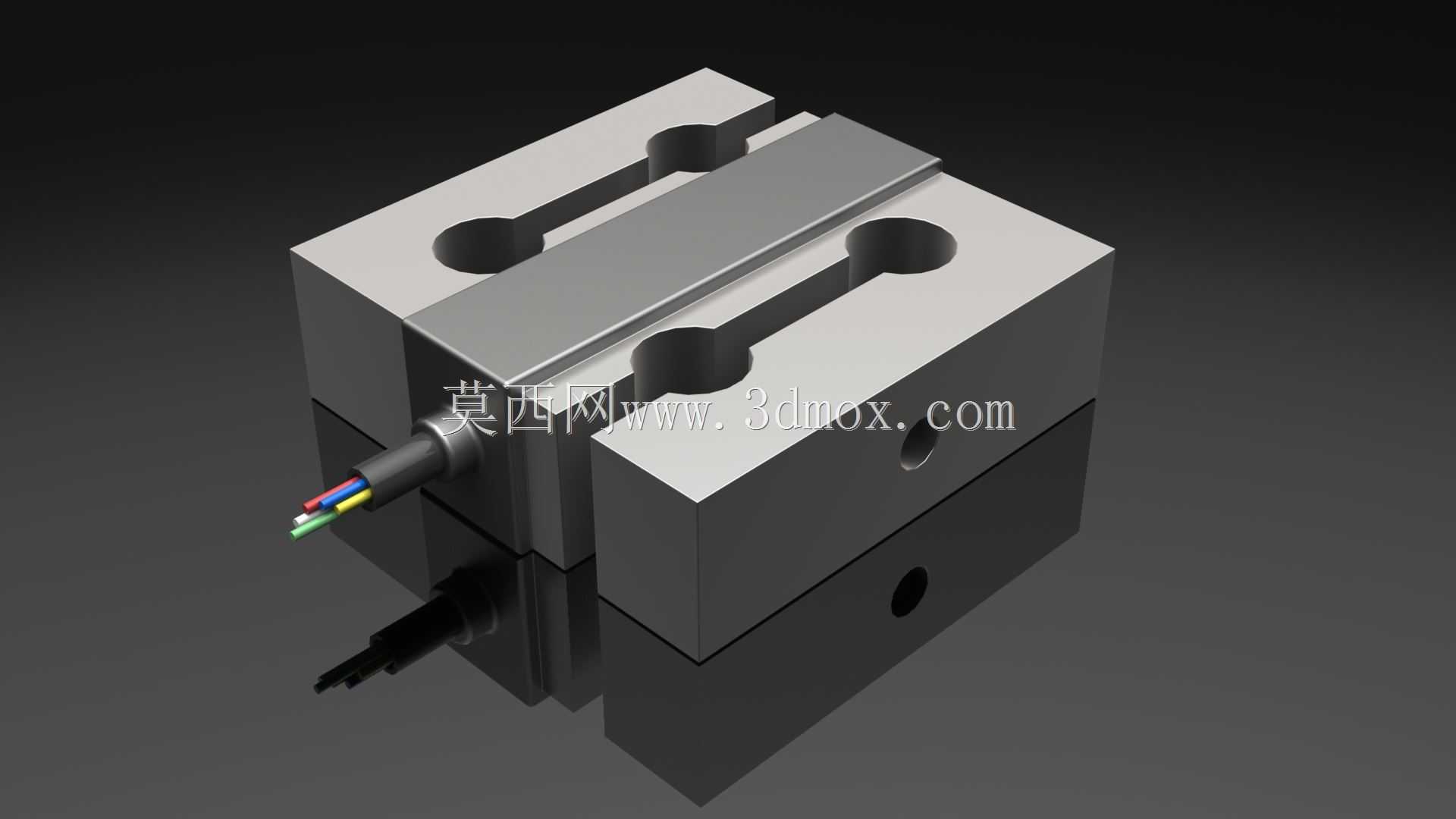

这款S型测力结构在工业现场的适配场景十分广泛，小量程10Kg的额定载荷区间，刚好覆盖小型自动化装配线的压装力校验、包装工位的单包重量复检、纺织设备的纱线张力实时监测、小型试验机的材料拉压力值采集等对力值精度要求较高的工位，相比大量程同结构产品，小量程款在低载荷区间的线性输出表现更稳定，不会出现小信号采集时的分辨率不足问题。从结构设计逻辑来看，整体采用对称式S型梁布局，上下两端的安装孔位分别对应受力端与固定端，当外部施加拉力或压力时，中间的弹性梁区域会产生对应比例的微形变，贴附在梁体应变区的应变片会将形变信号转化为可采集的电信号，这种结构天然具备拉压双向受力的适配能力，不需要额外调整安装方向就能同时适配拉伸、压缩两个方向的力值测量，相比悬臂梁式的测力结构，S型布局的抗偏载能力更强，对安装时的少量对位偏差容忍度更高，能降低现场安装调试的精度要求。外形结构上，主体采用方块式一体化加工构型，整体轮廓方正，没有突出的异形结构，安装时不需要预留过大的避让空间，上下端面的安装螺纹孔采用同轴对称设计，不管是上端连接加载机构、下端固定在设备机架上，还是反向安装，都能保证力的传导路径沿着弹性梁的中心轴线传递，避免侧向分力对测量精度造成干扰。出线端采用侧置式的线缆防护结构，多芯信号线缆从梁体侧面的防护接头引出，既不会在受力过程中被拉扯损伤，也不会占用上下安装面的空间，适配狭小安装空间的设备集成需求。在实际选型适配时，需要注意安装面的平面度要求，固定端的安装基面需要保证足够的刚性，避免加载时机架形变带来的测量误差，同时要保证加载力的方向与传感器中心轴线重合，虽然结构本身具备一定的抗偏载能力，但长期承受侧向分力还是会导致弹性梁产生不可逆的疲劳形变，影响测量精度与使用寿命。弹性梁部分的应变区做了局部减薄处理，在保证整体结构刚性的前提下，让受力时的形变集中在预设的应变片贴装区域，既保证了足够的测量灵敏度，也避免了过载时梁体产生过大形变导致结构损坏，侧面预留的过载保护间隙在承受超出额定范围的载荷时，上下梁体接触后能限制进一步形变，对核心应变区起到防护作用。这类结构的表面处理采用硬质阳极氧化工艺，具备一定的防腐蚀能力，能适配普通工业车间的环境使用，不需要额外加装防护外壳就能满足多数工位的使用要求，在一些有防潮需求的工位，也可以通过出线端的防水接头升级，实现一定等级的防护能力，拓展使用场景。
