倾斜式螺旋上料输送设备结构设计

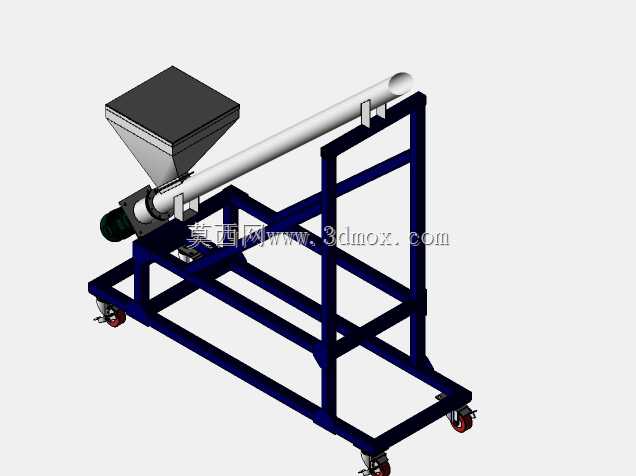

在塑料挤出、食品原料加工、粉体造粒这类连续生产场景里，前端物料的稳定供给直接决定了后端主机的生产连续性，这款倾斜布置的螺旋输送结构，正是针对挤出机进料工位的定量上料需求设计的。从实际落地的安装边界来看，设备整体采用可移动框架式底座，底部配置四个万向脚轮，能在车间不同挤出机组之间灵活转场，不需要做复杂的地面预埋固定，适配多工位轮换供料的柔性生产需求；机架主体采用矩形钢管焊接成型，倾斜支撑的角度经过反复校核，既保证螺旋槽内的物料能依靠自重与螺旋推力平稳向前推送，不会出现物料反向倒灌的问题，也控制了设备整体的进料端高度，方便操作人员直接从地面向料斗补料，不需要额外配置登高作业台。进料端设计了方锥形大料斗，斗壁的倾斜角度大于常见粉体、颗粒物料的自然休止角，能避免物料在斗内架桥起拱，保证物料能持续顺畅落入螺旋输送腔内部；螺旋轴采用等螺距连续叶片设计，输送过程中对物料的搅动幅度小，不会破坏颗粒物料的原始形态，也能减少粉体物料在输送过程中的扬尘溢出，出料端的位置刚好对准挤出机的进料口上方，落料点集中，不会出现物料撒漏到机台外部的情况。设计过程中特意将驱动单元布置在设备的低端进料侧，一方面能平衡整台设备的重心，避免倾斜布置带来的机架侧翻风险，另一方面也方便日常维护时拆解检修驱动组件，不需要爬到设备高端位置作业；输送管段采用分段法兰连接结构，如果后续需要调整输送距离或者更换磨损的螺旋叶片，只需要拆解对应管段即可，不需要整台设备全部拆解。机架的支撑腿上预留了高度调节的安装孔位，可以根据不同型号挤出机的进料口高度，微调输送管的倾斜角度与出料端高度，适配不同规格的生产主机；底部脚轮自带锁止结构，设备移动到指定工位后踩下锁止踏板，就能固定设备位置，避免生产过程中设备移位导致落料点偏移。从实际使用的工况来看，这款结构既可以输送塑料粒子、改性粉体这类橡塑行业原料，也能输送粮食、食品添加剂这类散状物料，输送过程全程封闭，能减少外界杂质对物料的污染，也能避免粉体物料泄漏影响车间生产环境。
