航空航天教学用反作用轮结构设计

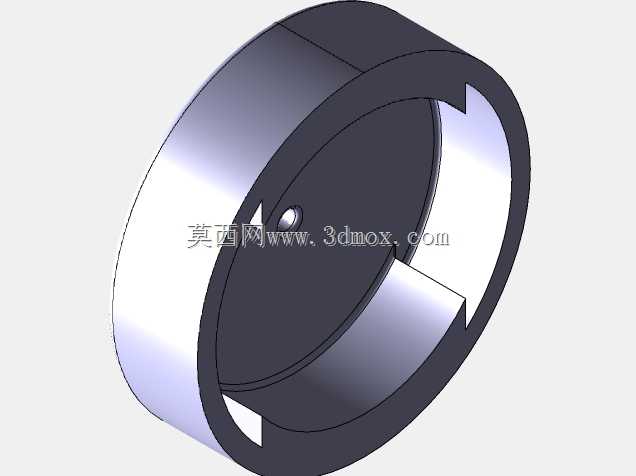

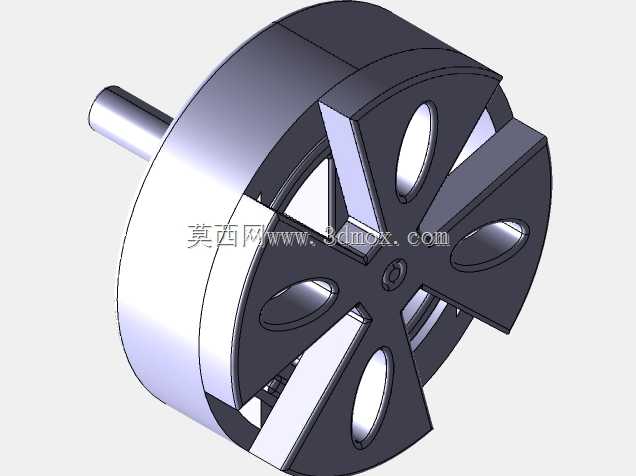

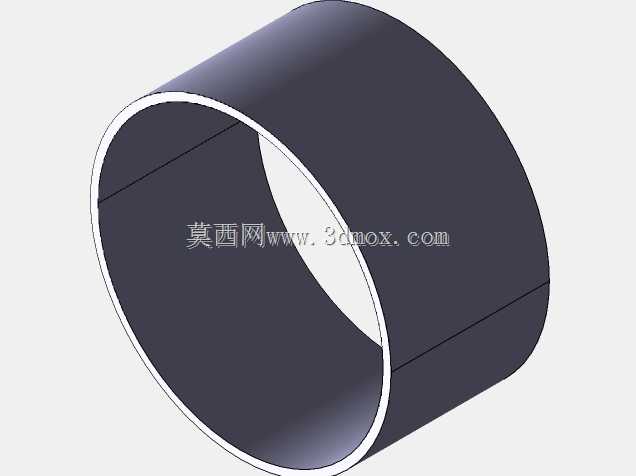

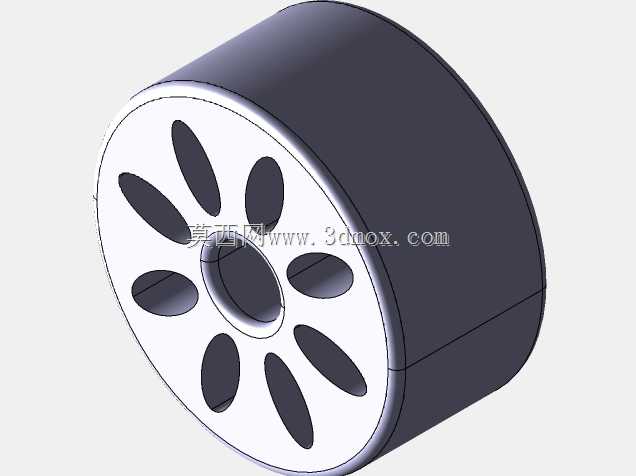

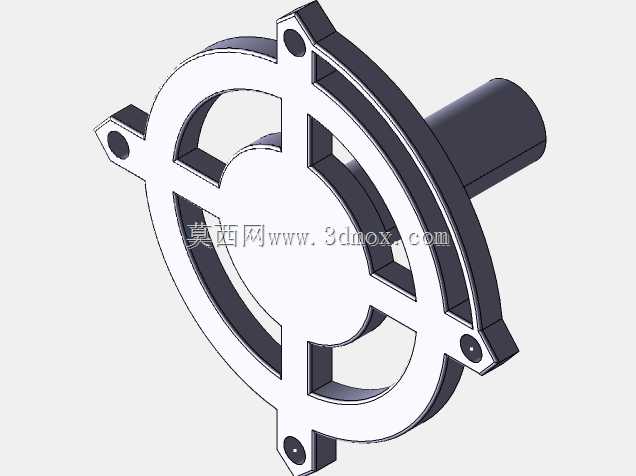

在航空航天相关的教学实训场景中，反作用轮是微纳卫星姿态控制原理演示、小型飞行器姿态调整实验的核心执行部件，这类部件的设计不需要完全照搬航天级产品的严苛冗余标准，但需要完整复现反作用轮的核心工作逻辑与安装适配特性，方便学生理解动量交换式姿态控制的底层原理。这款反作用轮的整体结构围绕轮体转动惯量匹配、安装定位可靠性、转动部件防护三个核心方向展开，轮体外侧采用带镂空缺口的法兰式安装端盖，端盖上的缺口并非减重装饰，而是对应安装基座上的定位凸台，装配时可以快速完成周向定位，避免轮体运转时安装端出现周向滑移，端盖边缘的翻边结构可以对内部的转动轮缘形成径向防护，防止实训操作中异物卡入转动间隙。轮体的核心转动部分采用圆柱式轮缘设计，轮缘外侧的包覆结构做了分段式的凸台处理，一方面可以提升轮缘的结构刚度，避免高速转动时轮缘出现径向形变，另一方面分段凸台可以在动平衡调试时作为配重块的安装基准，不需要额外在轮体表面加工配重螺纹孔，降低加工复杂度。轮体尾部的限位端采用异色的耐磨材质做环形包覆，这个部位是轮体轴向窜动的限位接触面，选用耐磨材质可以减少反复启停过程中的端面磨损，延长实训部件的使用寿命，同时环形包覆层的厚度经过精确计算，刚好匹配安装基座的轴向限位槽深度，装配时不需要额外调整轴向间隙，就能保证转动轮体和定子部分的同轴度。从安装边界来看，这款反作用轮的整体径向尺寸控制在小型实验卫星的标准安装舱段范围内，轴向长度适配常规的层板式卫星实验平台安装间距，安装端的固定孔位采用均匀圆周排布，兼容市面上多数教学用卫星姿态控制实验台的安装孔距，不需要额外做转接板就能直接装配使用。在功能特性上，这款反作用轮可以通过调整转动转速输出不同量级的反作用力矩，足够支撑教学场景下的单轴姿态调整、姿态稳定等基础实验，轮体的转动惯量经过匹配计算，在常规的实训驱动转速范围内就能输出满足实验需求的力矩，不需要搭配高功率的驱动模块，降低实训平台的搭建成本。设计过程中特意简化了航天级反作用轮的复杂密封与冗余结构，把核心的动量轮、支撑结构、安装定位结构完整保留，既让学生能直观观察到反作用轮的核心构造，也降低了部件的加工与装配难度，适合教学场景下的小批量制作与反复拆装调试。
