英特尔伽利略开发板结构三维设计

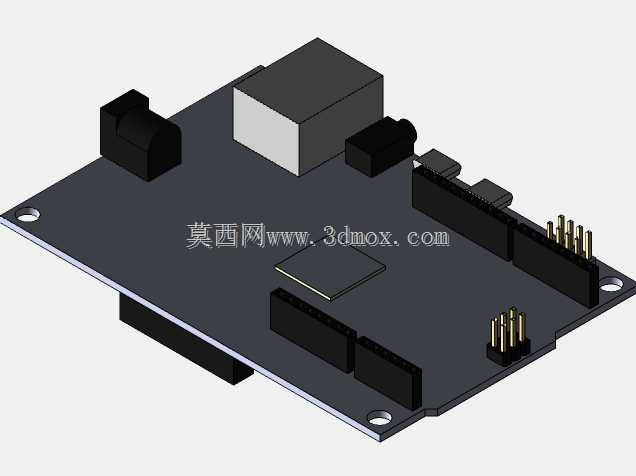

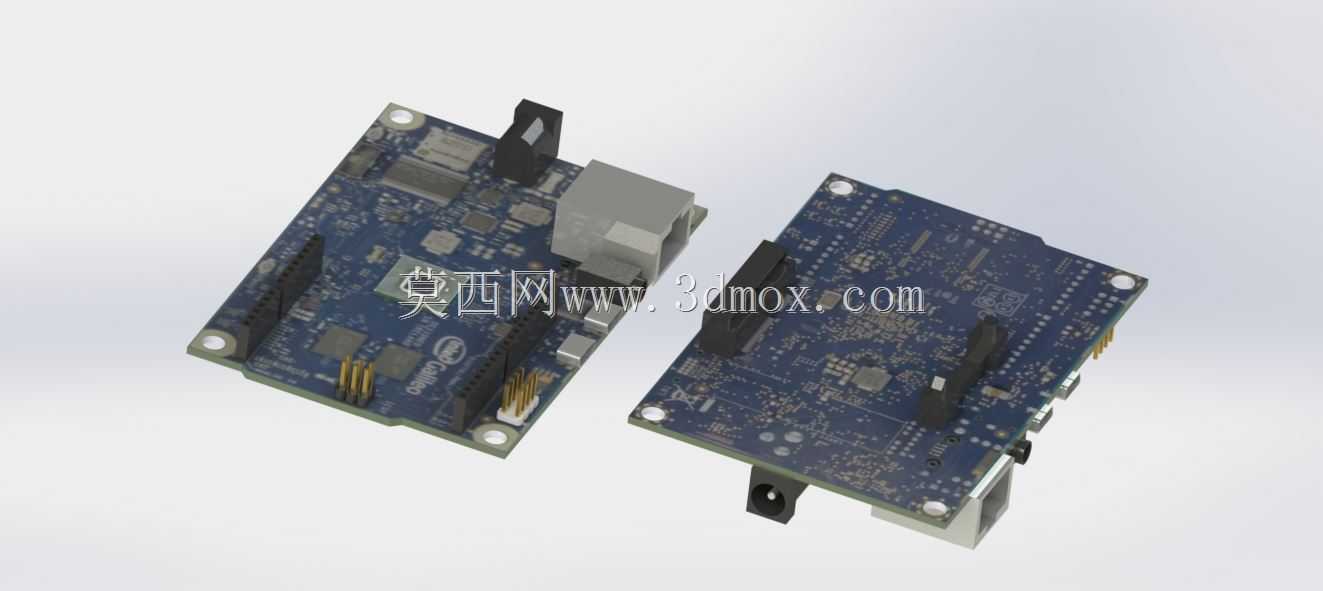

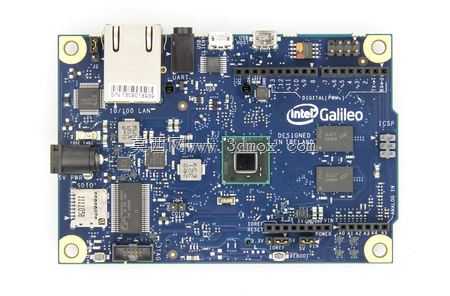

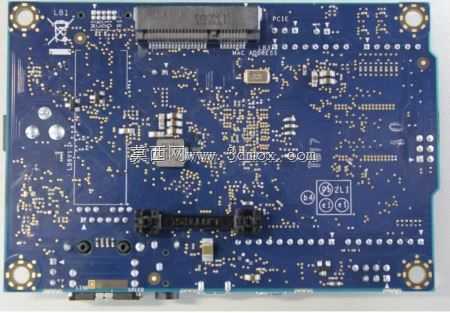

在创客教育、嵌入式原型开发以及小型智能硬件试制场景中，开发板的结构适配一直是结构工程师需要重点考量的环节，这款英特尔伽利略开发板的三维结构设计，完整还原了实体板卡的全部安装接口与外形特征，能够直接用于外壳设计、扩展模块适配以及整机装配干涉校验工作。从实际使用场景来看，该板卡常被用于物联网节点原型搭建、教学实验装置开发以及小型智能设备的主控载体，设计过程中首先还原了板体的整体轮廓，四个角的安装固定孔位完全匹配实物的安装尺寸，孔位周边预留了足够的螺丝沉头空间，避免装配时螺丝帽凸起与上层扩展模块产生干涉。板体上的各类接口位置都做了精准的结构还原，包括以太网接口的凸起高度、USB接口的开口深度、排针的排布间距与突出板体的高度，甚至电源接口的卡扣结构都做了细节复刻，能够直接用于配套外壳的开口定位，省去了实物测绘的反复调整步骤。设计时还考虑到了板载元件的高度差，不同封装的芯片、电容以及接插件的突出高度都按照实物比例还原，在做堆叠扩展设计时，可以直接在三维环境中校验上层模块与板载元件的间隙，避免实际组装时出现元件挤压、接插件对位不准的问题。对于需要将该板卡集成到专用设备内部的场景，这个三维模型可以直接导入装配环境，提前规划板卡在设备仓内的安装位置，预留出接线空间与散热通道，尤其是板卡侧面的调试接口位置，模型中准确还原了接口的朝向与周边空间，能够提前确认调试工具插拔的操作空间是否充足。另外，板卡正反两面的元件布局都做了对应呈现，背面的贴片元件高度也做了还原，在设计底部支撑结构或者绝缘垫层时，可以直接参考模型的背面凸起尺寸，避免支撑结构顶到背面元件造成焊接点脱落或者元件损坏。整个模型的结构细节完全服务于实际装配需求，没有冗余的装饰性结构，所有尺寸边界都严格对应实物的安装公差范围，不管是做独立的外壳设计，还是做整机系统的集成装配，都能直接作为结构参考使用，减少原型试制阶段的反复打样调整次数，提升硬件开发的整体效率。
