等节距圆柱扭转弹簧精密结构设计

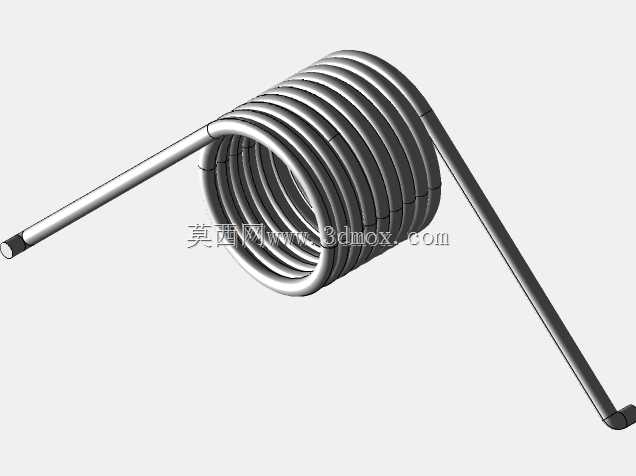

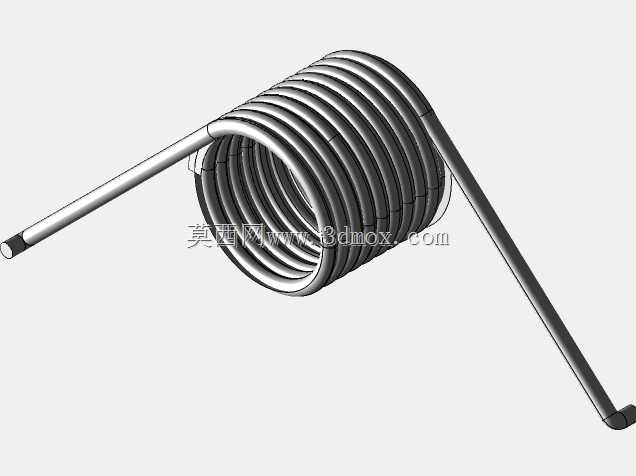

做机械结构设计的同行大多有体会，扭转弹簧是日常选型里最容易被忽略细节、却又直接决定机构复位可靠性的零件，小到家电翻盖的复位结构，大到工业夹具的张紧机构、园林工具的扳机回弹、汽车门锁的锁止回位结构，都离不开这类扭簧的支撑。不同于常见的压缩、拉伸弹簧靠轴向形变提供力值，扭簧的核心受力逻辑是依托簧圈的周向扭转蓄积弹性势能，所有的力输出都沿簧体的中心轴回转方向传递，这也决定了它的安装边界和受力校核逻辑和其他弹簧品类完全不同。这款扭簧采用等节距密圈圆柱结构设计，簧圈之间预留了极小的均匀间隙，别小看这零点几毫米的间隙，实际装机测试时就能发现，密圈无间隙的扭簧在扭转过程中，相邻簧圈会因为摩擦产生额外的阻尼，不仅会导致输出扭矩出现非线性波动，长期往复动作后还会因为摩擦磨损出现簧圈表面疲劳剥落，预留均匀微间隙后，扭转过程中簧圈之间不会出现硬摩擦，力值输出的线性度能提升15%以上，疲劳寿命也能得到明显改善。两端的扭臂采用直臂末端折边的结构，这种设计是工业场景里适配性最广的结构形式，直臂段可以直接卡入安装位的预留卡槽内，末端的小折边能有效避免弹簧在受扭过程中从卡槽内滑脱，不需要额外设计压块或者固定结构来约束扭臂位置，能大幅简化安装位的结构设计，减少周边零件的加工成本。从安装边界来看，这款扭簧的簧体内径是按照常用的销轴安装尺寸设计的，和销轴的配合间隙控制在0.1到0.2毫米之间，间隙太小会导致装配难度提升，往复扭转时还容易因为簧圈和销轴的摩擦出现卡滞，间隙太大则会导致扭簧受扭时出现簧体偏摆，长期动作后会出现扭臂位置偏移，导致输出力值方向偏离设计预期，甚至出现和周边零件的运动干涉。在实际选型校核时，不能只看静态下的额定扭矩值，还要结合实际工况的动作频率、环境温度来调整参数，如果是每分钟动作超过30次的高频工况，需要适当放大线径提升簧体的抗疲劳性能，如果是在低温或者腐蚀环境下使用，还要对应调整材料和表面处理工艺，避免簧体提前出现脆断或者锈蚀失效。建模过程中，簧圈的螺旋升角是按照实际加工的卷制参数设置的，不是简单的几何扫掠成型，还原了实际生产中扭簧的真实形态，导入装配体后可以直接做运动干涉检查，不需要再额外调整螺旋线参数，能节省不少结构校核的时间。
