海运集装箱角件连接锁紧结构设计

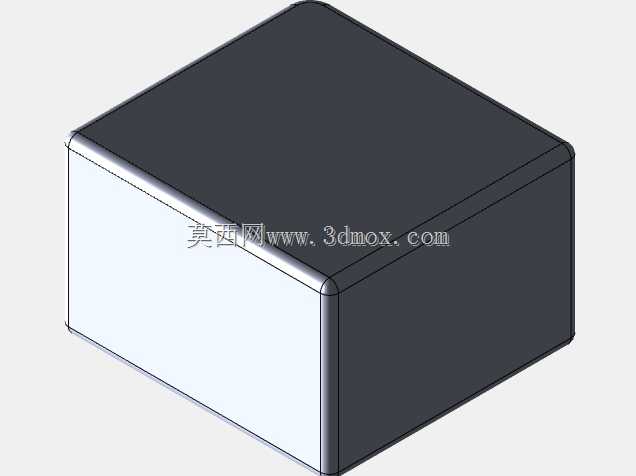

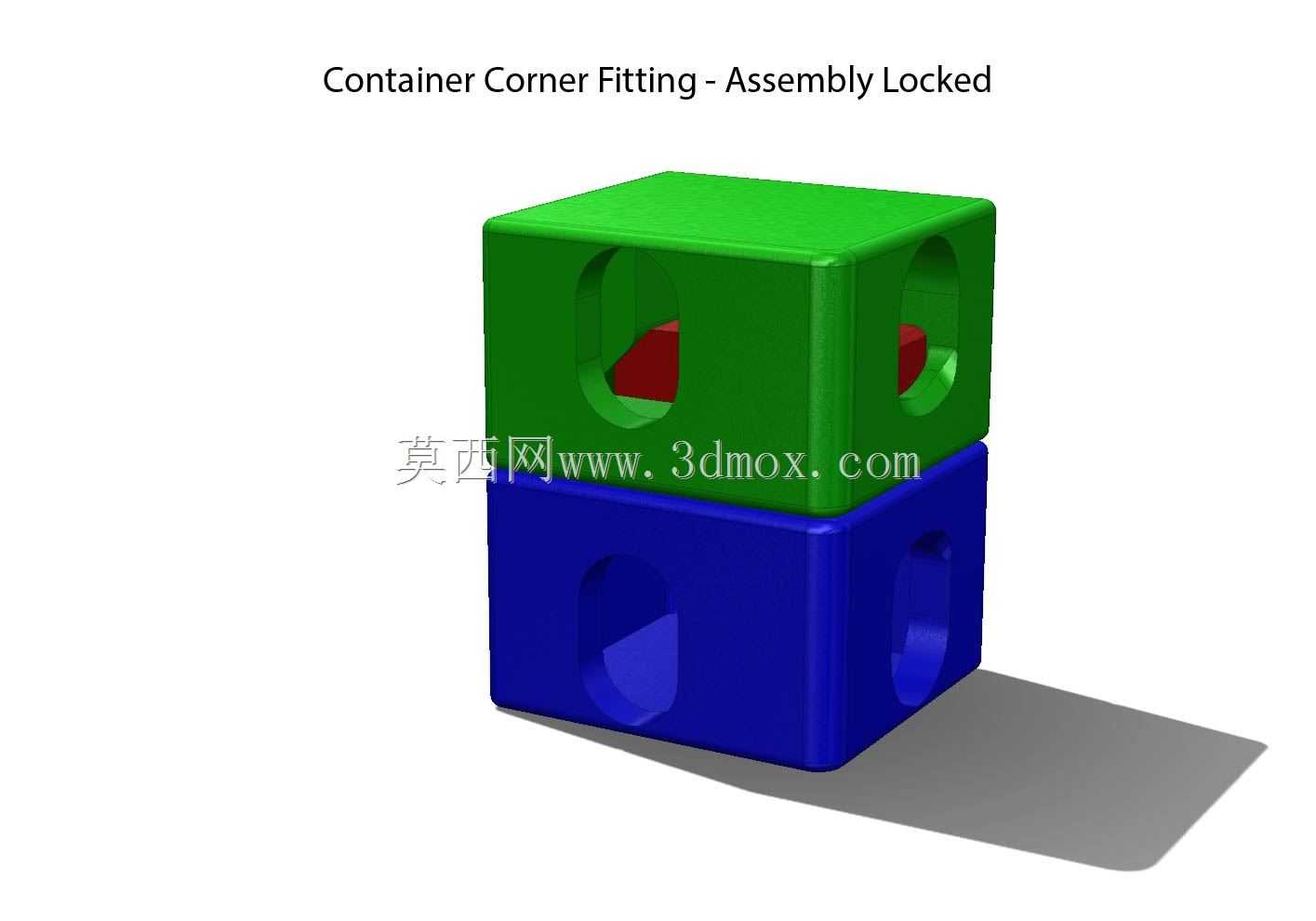

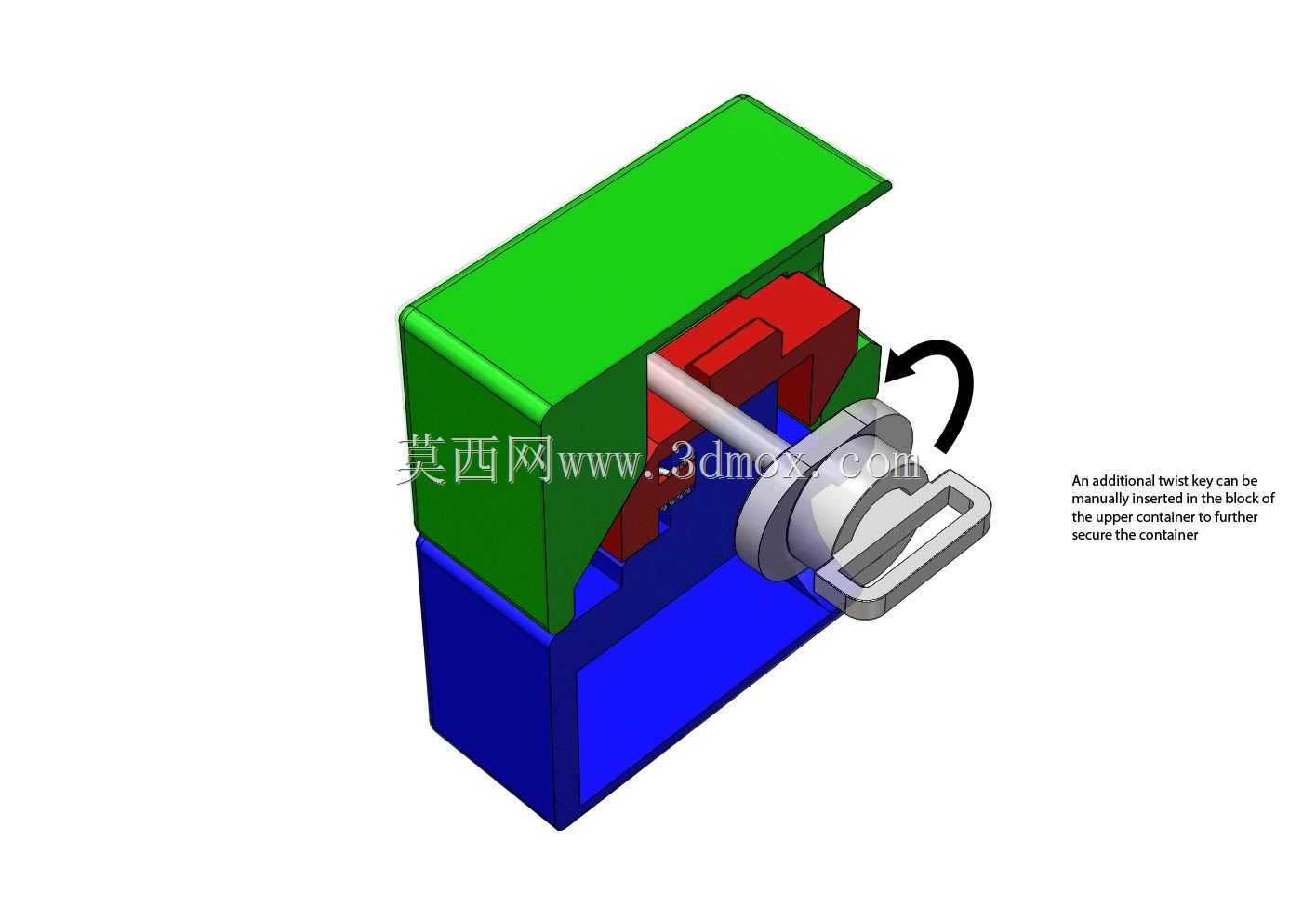

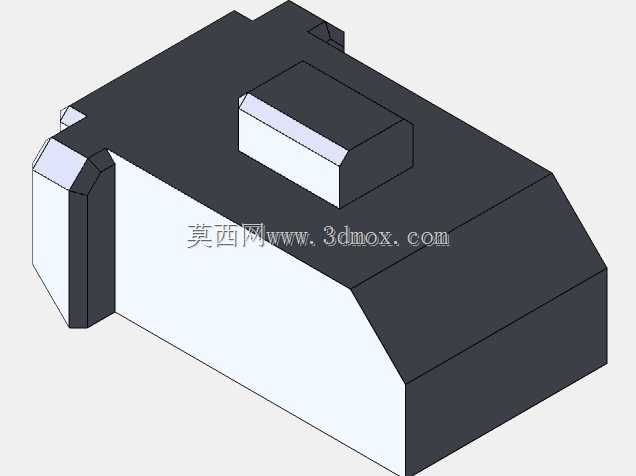

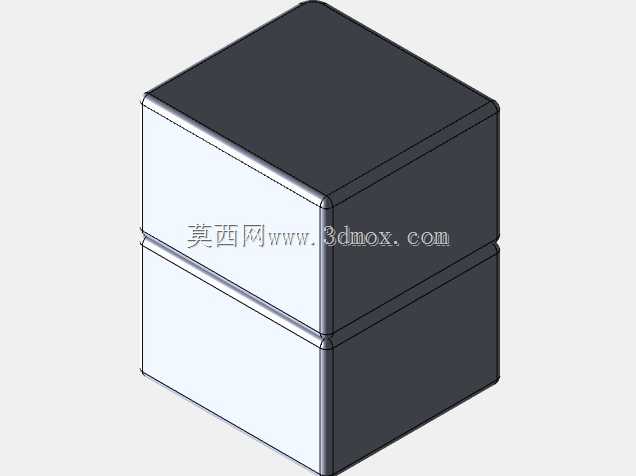

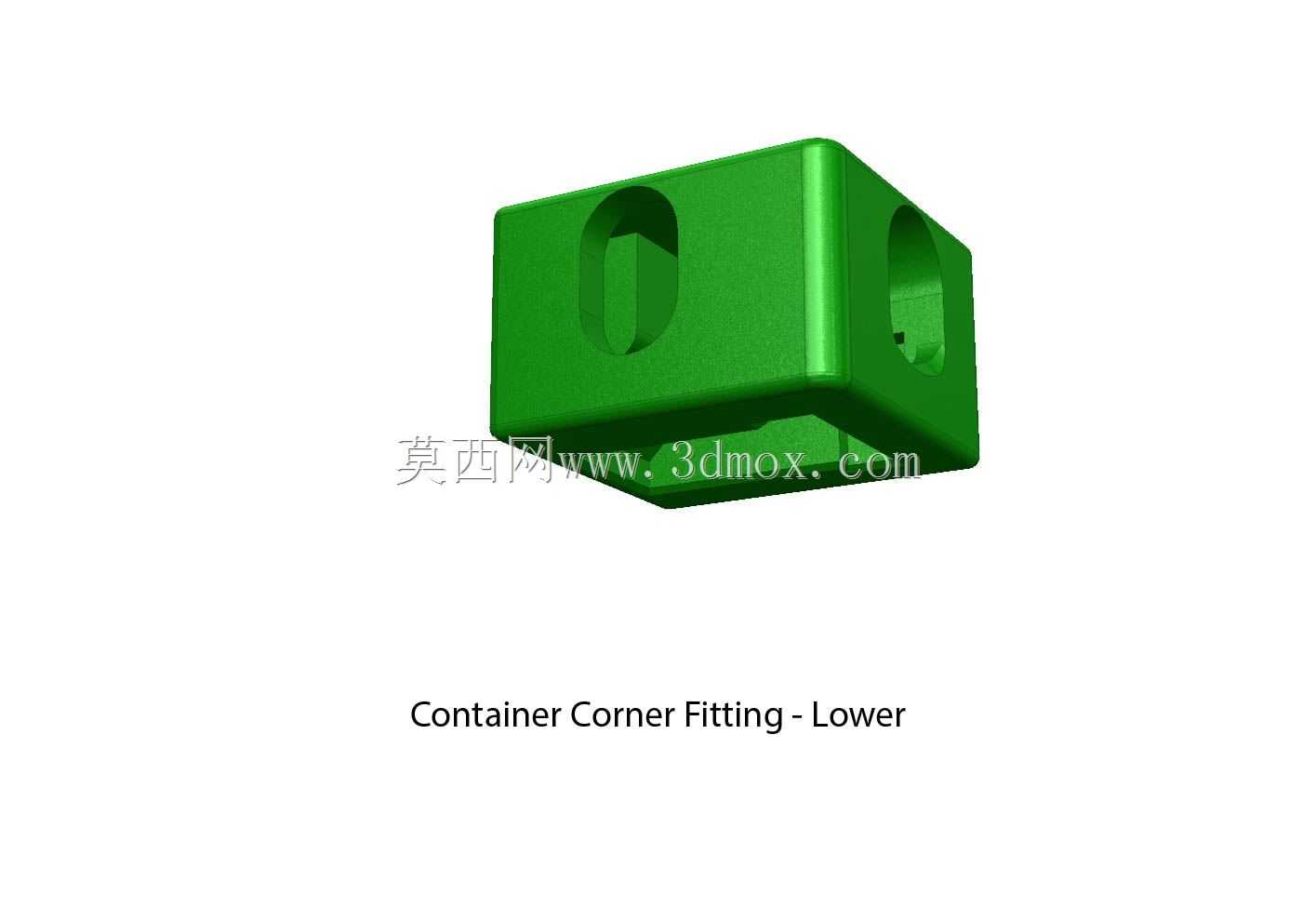

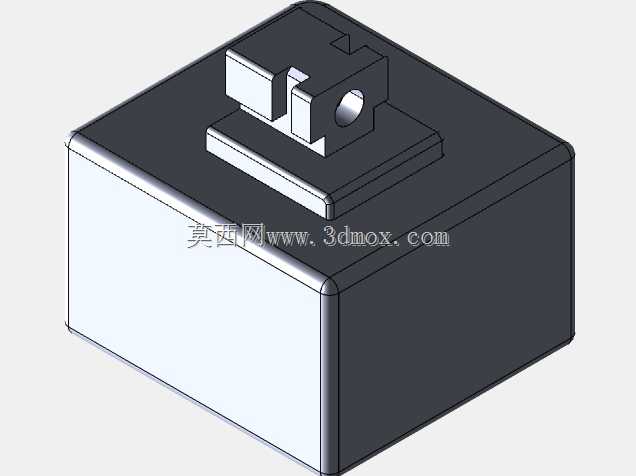

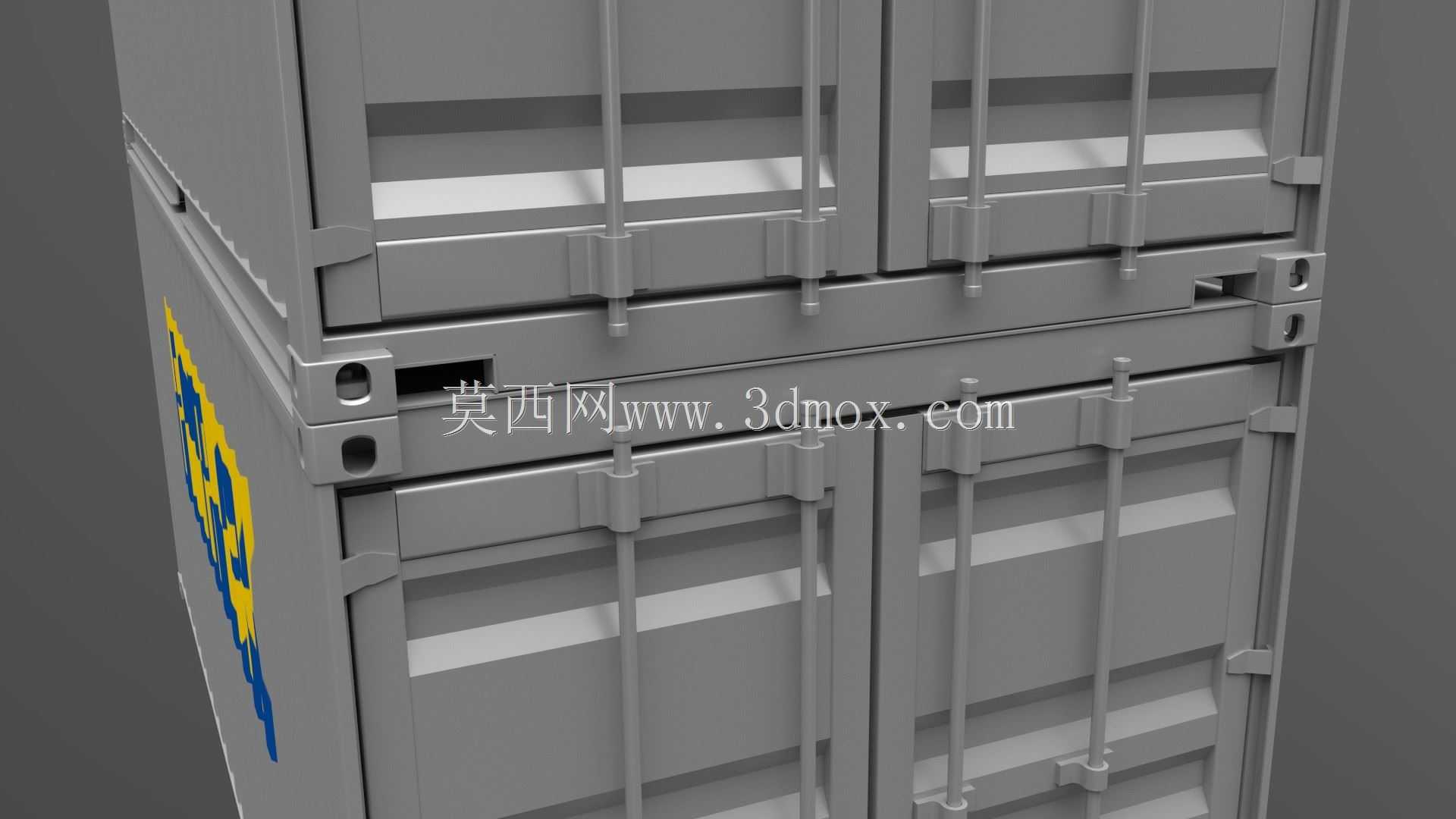

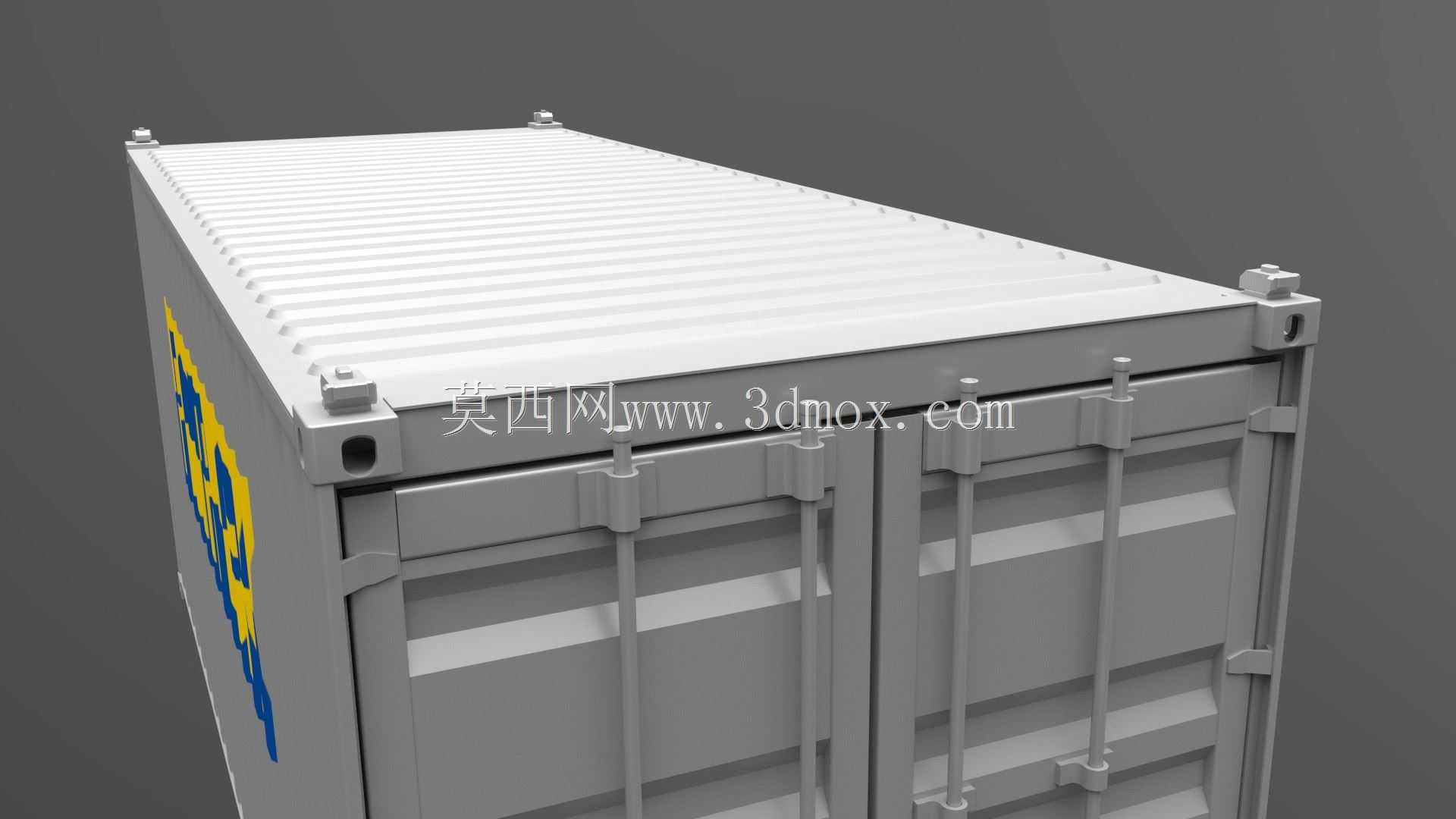

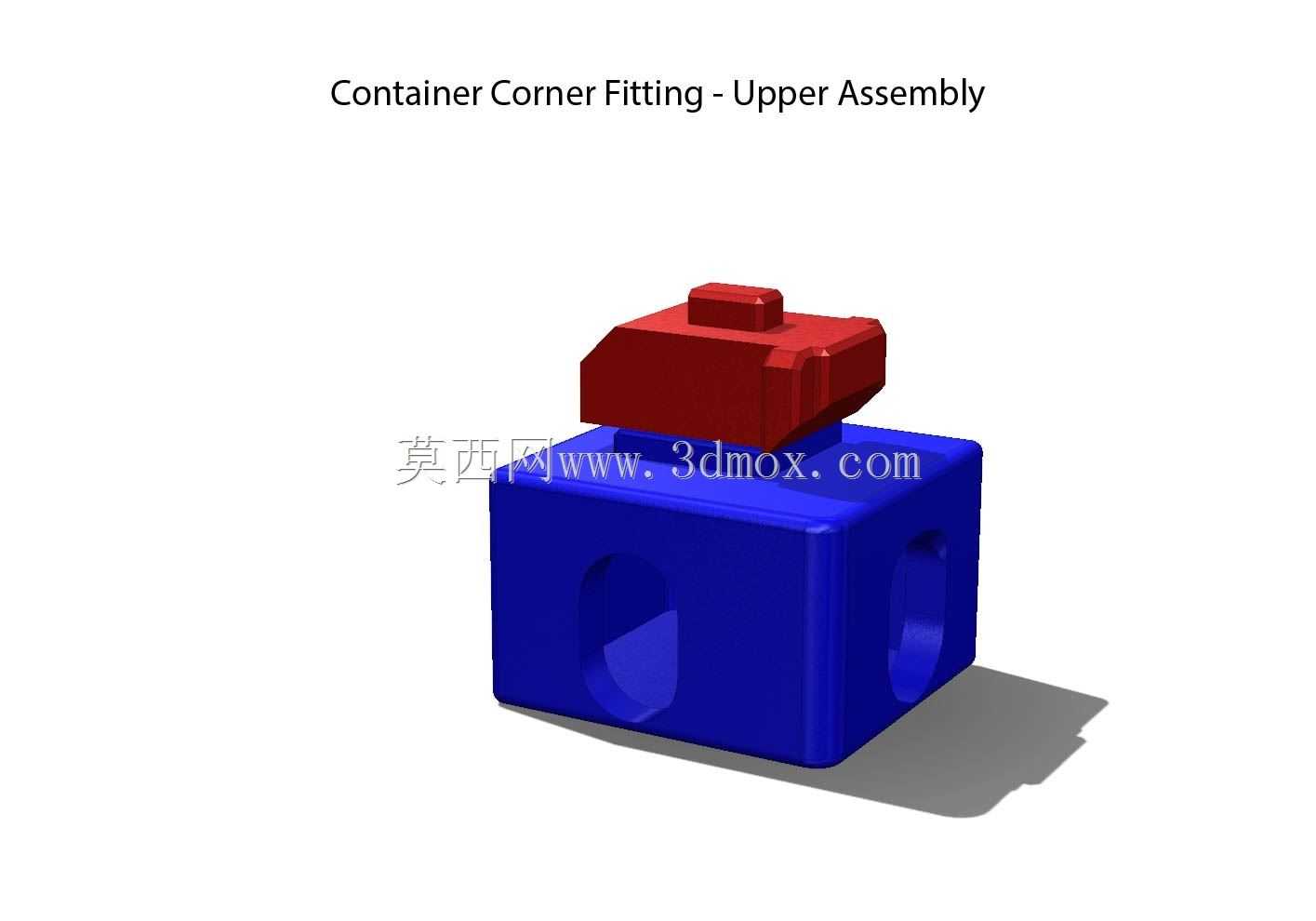

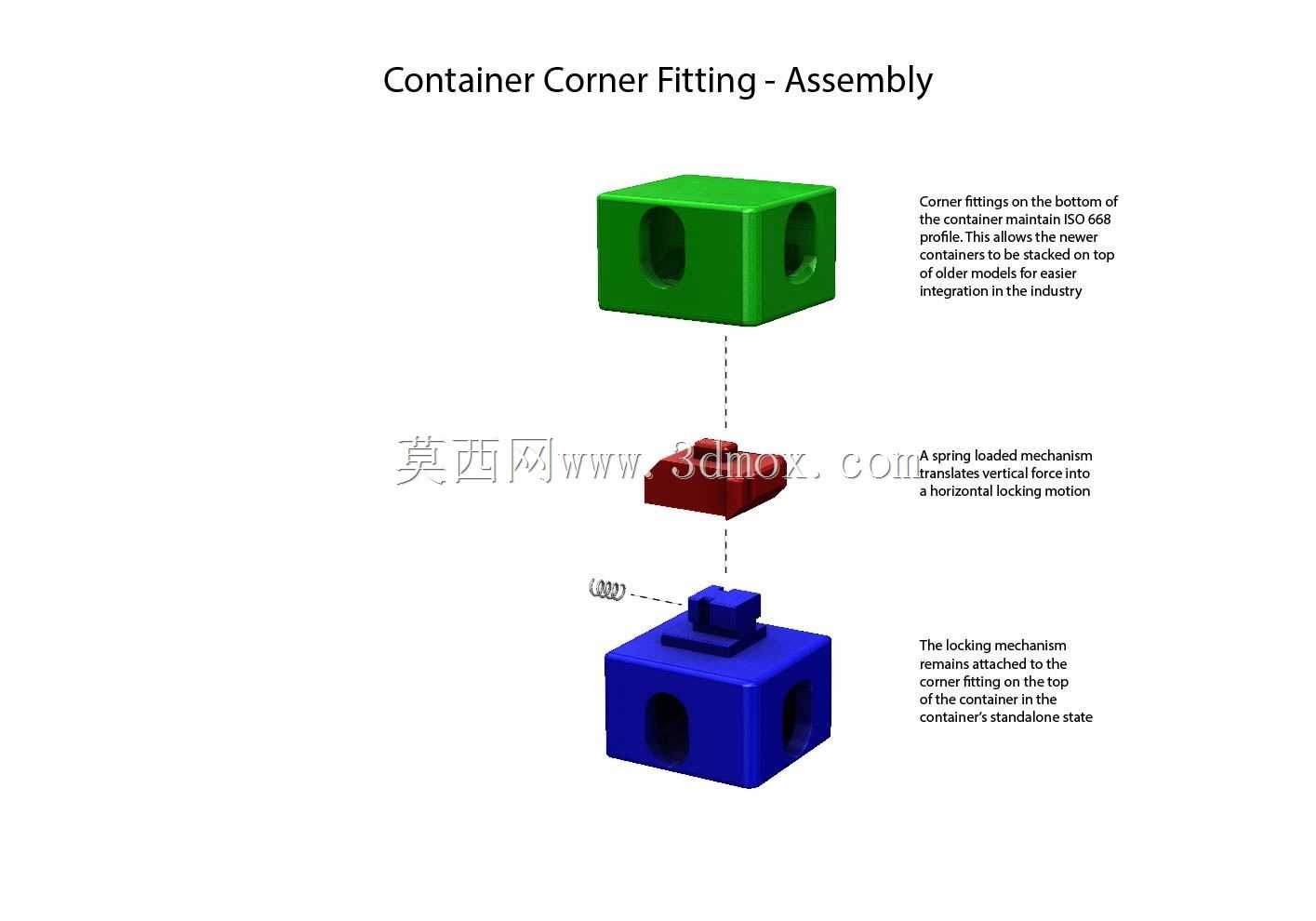

在远洋航运、港口堆存、铁路集装箱联运等场景中，集装箱堆码的连接可靠性直接关系到货物运输与堆存的安全，传统扭锁结构依靠旋转动作实现锁止，在长期交变载荷、堆码错位工况下易出现锁止不到位、磨损卡滞的问题，这套角件连接结构针对现有连接方案的痛点做了针对性优化。整套连接结构包含上下配套角件、弹簧驱动锁止机构、手动钥匙锁止附件三个核心部分，角件本体采用标准集装箱角件的外形安装边界，可直接兼容现有ISO 6346标准集装箱的角件安装尺寸，无需对现有集装箱箱体角部结构做改造，上下角件的对接面完全匹配现有集装箱堆码的对位公差范围，堆码时依靠箱体自身重量即可触发锁止动作。锁止机构的核心设计思路是将堆码时的垂直下压力，通过内置的弹簧加载传动结构转换为水平方向的锁舌驱动力，当上层集装箱下放至下层角件对接位置时，角件接触面对锁机构触发端施加垂直压力，弹簧蓄能后推动水平锁舌自动伸出，卡入对应角件的锁止孔内，完成自动锁止，无需人工额外操作即可实现堆码即锁止的效果，大幅降低港口堆码作业的人工操作量。针对高安保需求的运输场景，结构预留了手动钥匙锁止的附件安装位，在自动锁止完成后，可插入专用钥匙触发二级锁止结构，避免运输过程中因振动、冲击导致锁舌意外回缩，提升长途联运过程中的连接可靠性。角件本体的侧面保留了标准集装箱角件的起吊孔、系固孔结构，完全兼容现有集装箱吊具、系固绑带的安装尺寸，不会对现有集装箱的起吊、转运、系固作业流程造成影响。锁止机构的核心传动部件内置在角件本体的空腔内，外部无突出结构，避免堆码、转运过程中外部碰撞导致机构损坏，弹簧部件采用耐候性材质设计，可适应港口高盐雾、高低温交变的恶劣作业环境，长期使用无需频繁拆解维护。在堆码对位时，角件对接面设置了导向倒角，可允许上下角件存在一定的对位偏差，降低吊装对位的操作难度，锁舌的伸缩行程经过反复校核，既保证锁止后足够的啮合长度，承受堆码时的水平剪切力与纵向拉力，也避免行程过大导致卡滞。整套结构在设计时充分考虑了与老旧集装箱的兼容性，下角件的外部轮廓完全匹配传统集装箱角件的尺寸，可直接替换老旧箱体的损坏角件，无需改动箱体的角部焊接结构，降低改造成本。
