三级传动减速器上箱体结构设计

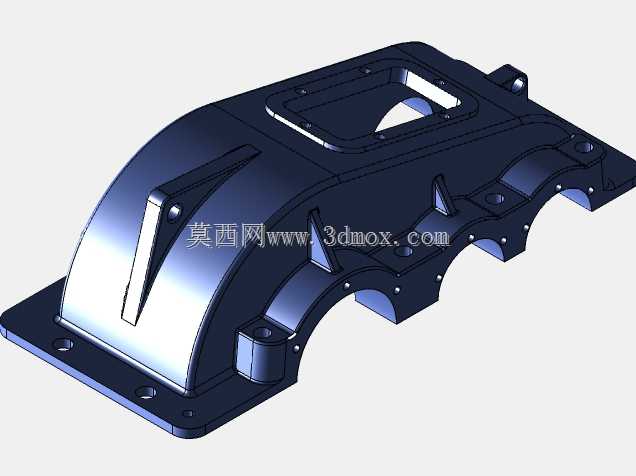

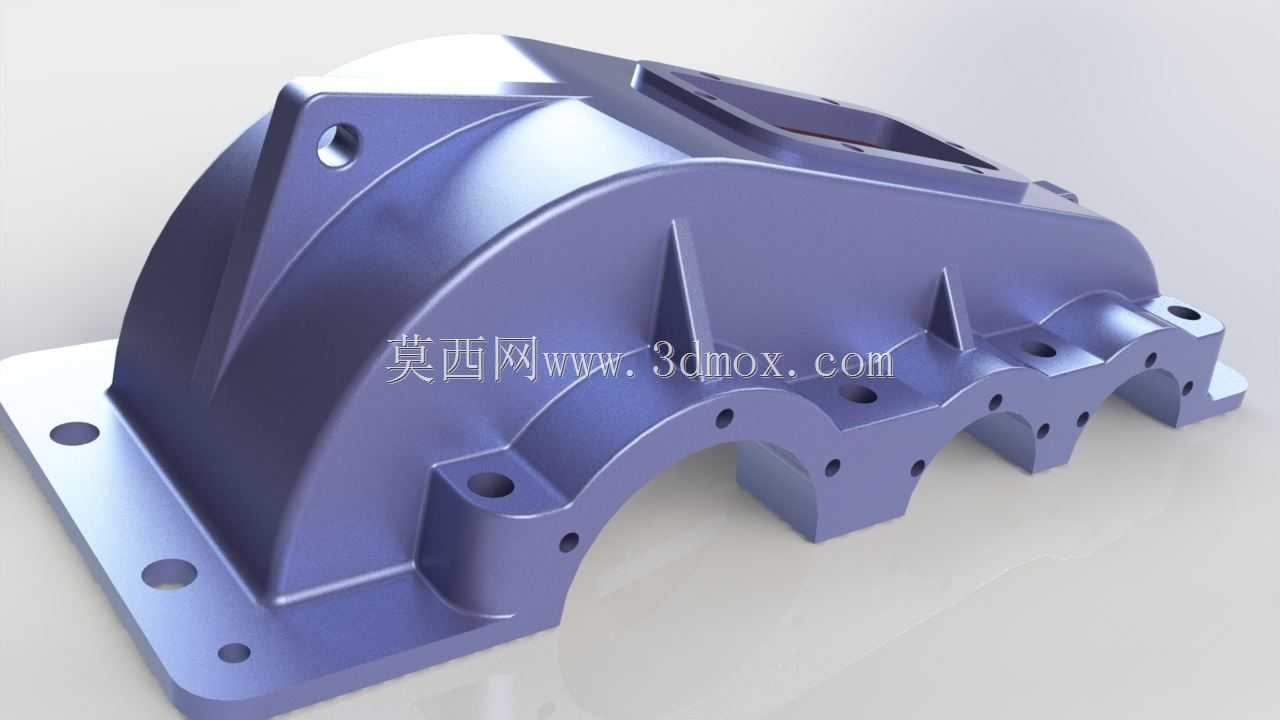

这款减速器上盖是三级平行轴齿轮传动减速装置的核心壳体部件，主要应用于工业输送线、矿山给料设备、中小型冶金辅机这类需要大扭矩低转速输出的传动场景，承担容纳内部齿轮副、支撑轴承座、密封传动腔、保障齿轮啮合精度的核心作用。实际设备运行中，上盖与下箱体通过法兰面螺栓锁紧后，会形成封闭的润滑油腔，内部储存的齿轮油会随齿轮转动飞溅到各啮合点与轴承位置，完成传动部件的润滑与散热，因此上盖的结构刚度、密封面平面度直接决定减速器的运行寿命与漏油风险。从结构设计逻辑来看，上盖的三个半圆弧轴承座是核心受力部位，分别对应输入轴、中间轴、输出轴的上半部分轴承安装位，每个轴承座外侧都设计了放射状加强筋，筋条从轴承座外壁一直延伸到上盖顶部与侧法兰位置，可抵消齿轮传动过程中产生的径向啮合力，避免轴承座长期受力出现形变导致齿轮啮合错位。上盖底部的安装法兰设计了均匀分布的螺栓过孔，法兰面预留了密封胶槽，装配时配合密封胶可实现腔体的静密封，杜绝润滑油渗漏；侧方的凸台结构是为了预留透气塞、油位观察孔的安装位置，顶部的方形开口用于装配时吊装内部齿轮轴组件，日常运行时可通过盖板密封。在安装边界上，这款上盖的法兰安装孔位与对应下箱体完全匹配，轴承座的同轴度公差控制在0.02mm以内，可适配深沟球轴承与圆锥滚子轴承的安装需求，侧方的安装耳可直接对接设备的安装机架，不需要额外加装转接板。设计过程中需要重点关注壁厚的均匀性，轴承座位置壁厚比常规壳体壁厚厚30%左右，避免铸造过程中出现缩孔缺陷，同时加强筋的厚度不超过主壁厚的80%，防止筋条与主壁连接位置出现应力集中。实际选型时，需要确认轴承座的孔径与对应轴系的轴承外径匹配，法兰螺栓孔的孔距与现有设备的安装接口一致，腔体内部的空间可容纳对应模数的齿轮副，避免出现齿轮与壳体内壁干涉的问题。
