光学实验用迈克尔逊干涉装置结构设计

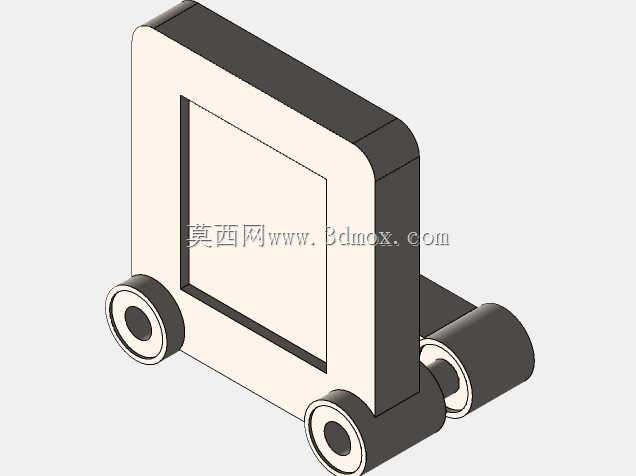

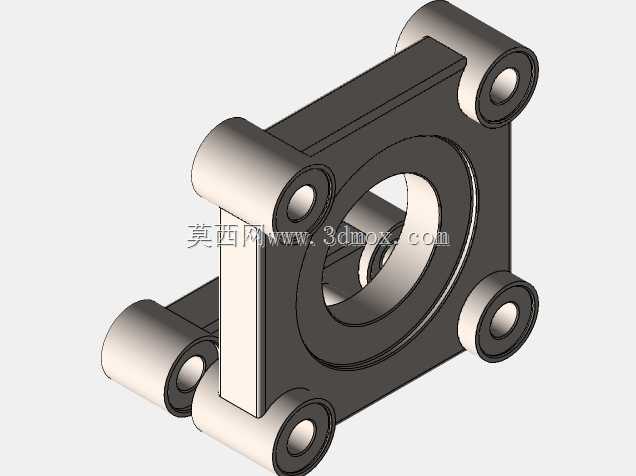

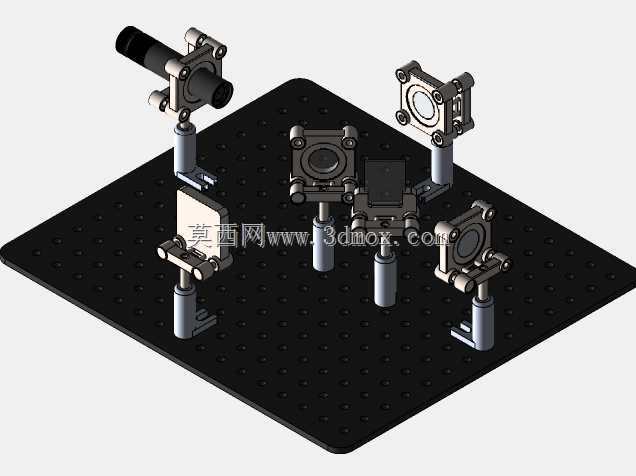

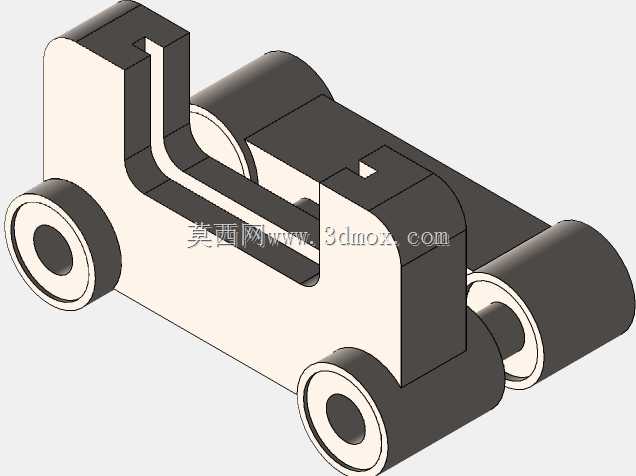

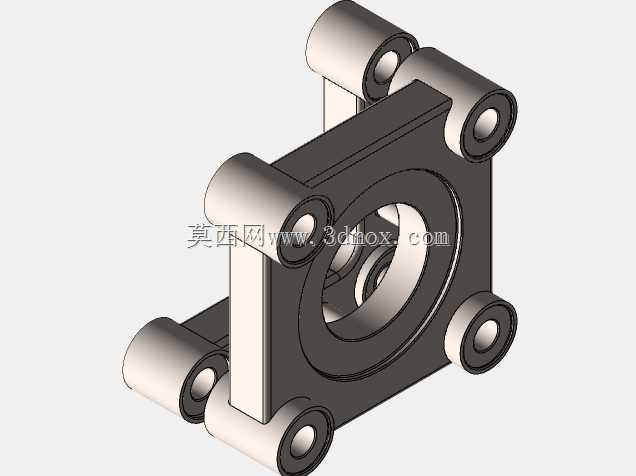

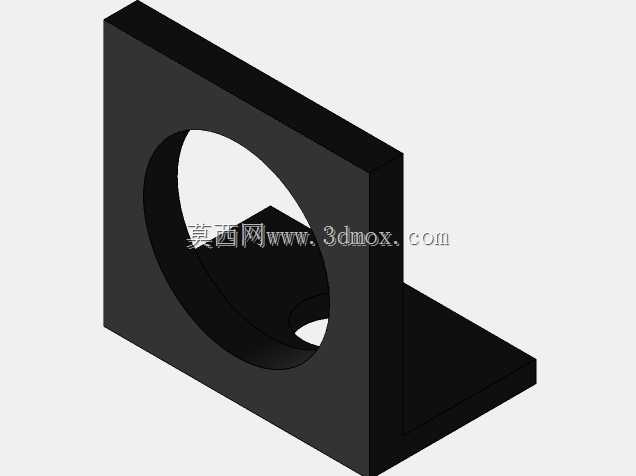

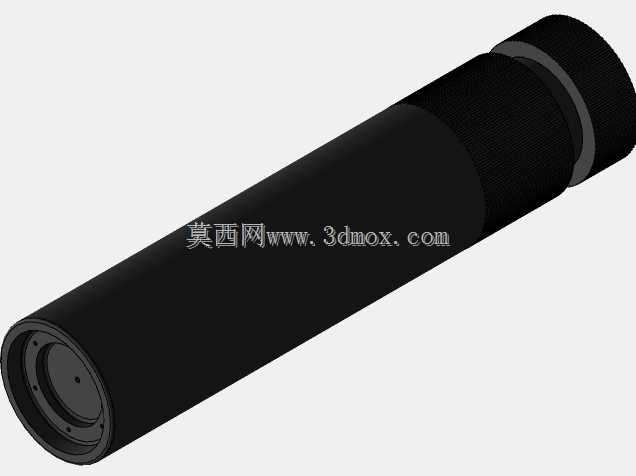

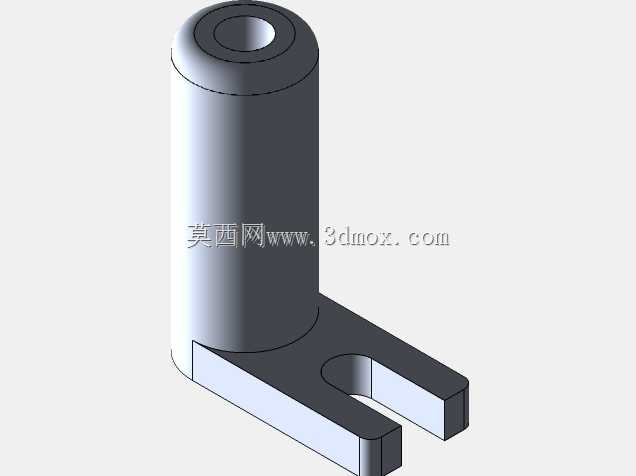

这套干涉装置主要面向高校物理光学实验室、精密光学检测场景搭建使用，核心功能是通过分振幅法产生双光束干涉，可实现微小位移测量、光波波长标定、光学介质折射率检测等多项实验与检测任务，是基础光学研究与教学场景中使用率极高的精密光学装置。整套装置采用多孔光学平板作为安装基座，平板表面的矩阵排布螺纹孔可适配不同光学元件的安装位置调整需求，无需额外打孔即可完成元件布局的灵活变动，基座的平面度公差控制在0.02mm每百毫米范围内，可避免安装面形变带来的光路偏移问题。装置上的各个光学元件均采用独立立柱式调节支架固定，支架底部通过锁紧螺丝与基座平板连接，支架上部配备二维俯仰调节旋钮与水平旋转调节结构，可实现反射镜、分光镜等元件的角度微米级微调，满足干涉条纹调整的精度要求。设计过程中优先考虑光路的同轴度保证，各个支架的安装定位面均做了同轴度校准设计，元件装夹位置的中心高度统一设定为120mm，可保证激光光路在同一水平面内传播，减少光路调整的冗余步骤。装置整体的安装边界控制在400mm×300mm的基座范围内，所有调节部件的操作空间均预留了不小于30mm的手动操作间隙，不会出现调节时相邻部件干涉的问题。元件装夹结构采用弹性压片式设计，可适配1英寸、2英寸等多种标准尺寸的光学镜片，装夹时不会对镜片产生额外应力，避免镜片形变影响干涉条纹质量。光路末端的观察屏支架同样采用可调高度设计，可根据实验需求调整观察位置，配合不同焦距的扩束镜即可实现面光源干涉效果的清晰呈现。整套结构的连接件均采用标准光学安装配件，各部件的互换性较强，后期维护更换元件时无需重新加工适配结构，可直接替换同规格标准件完成组装。在结构刚度设计上，支架立柱采用直径20mm的硬质铝合金材质，既保证了支撑刚度，避免调节过程中支架晃动带来的光路漂移，又控制了整体重量，方便整套装置的搬运与位置调整。
