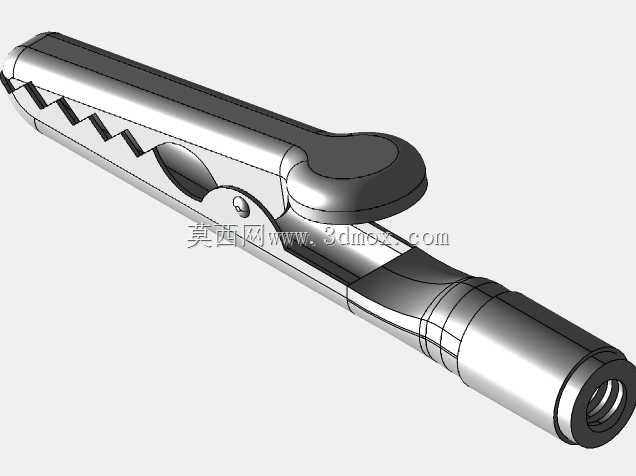

螺纹端接线鳄鱼夹结构设计

这类带螺纹端的鳄鱼夹，常出现在电气测试台架、低压线束接驳、实验电路临时接线场景中，相比普通无尾端固定结构的夹件，它的螺纹端可以直接拧入配套的绝缘手柄或者接线端子座，不需要额外做捆扎、压接固定，在频繁插拔、反复开合的测试工位上，能避免导线从夹体尾部扯脱的问题。夹体的咬合面做了连续的锯齿形齿槽，夹持不同线径的导线或者金属接线柱时，齿尖能刺破表层氧化膜，保证导电接触面积足够，不会因为接触电阻过大出现接头发热的情况，夹身的转轴位置采用铆钉铆接，开合时的阻尼感均匀，单手捏压尾端的按压片就能完成张开动作，松开后依靠夹身内置的弹片提供夹持力，不需要额外锁止结构就能保持稳定的夹持状态。从结构设计层面看，整个夹体采用冲压折弯成型的工艺路线，夹身的弯折弧度既预留了弹片的形变空间，也让手持按压的位置贴合手指施力角度，长时间操作不容易出现手部酸痛的问题。尾部的螺纹段做了滚花防滑结构吗？不，这个模型的螺纹端是光滑圆柱外螺纹，和绝缘手柄的内螺纹配合时，能把导线的线芯压在螺纹底部的接线孔内，拧紧后导线不会随夹体转动，也不会出现松脱。安装边界上，夹体闭合状态下整体呈细长圆柱形态，咬合端的最大张开角度可以适配直径8mm以内的柱状接线端，尾部螺纹规格匹配常规的测试导线手柄，不需要额外做转接件就能直接替换现有工位上的老旧夹件。在做电路检修、蓄电池搭电、实验台信号接驳的时候，这种结构的鳄鱼夹比普通插接线的适配性更强，不需要提前做端子压接，直接夹持裸露的导电部位就能完成导通，夹身的金属部分做了圆滑过渡处理，没有尖锐的冲压毛边，装配或者更换时不会划伤操作人员的手部，也不会刮破导线的绝缘层。夹体的弹片部分和夹身采用一体化冲压结构，相比分体装配的弹片，长期反复开合后不容易出现弹片移位、弹力衰减的问题，在工业现场的复杂工况下，哪怕沾附少量灰尘、油污，只要咬合面没有严重锈蚀，就能保持可靠的导电连接，不需要频繁做清洁维护。
