M20M24M30规格吊环螺丝三维建模作品

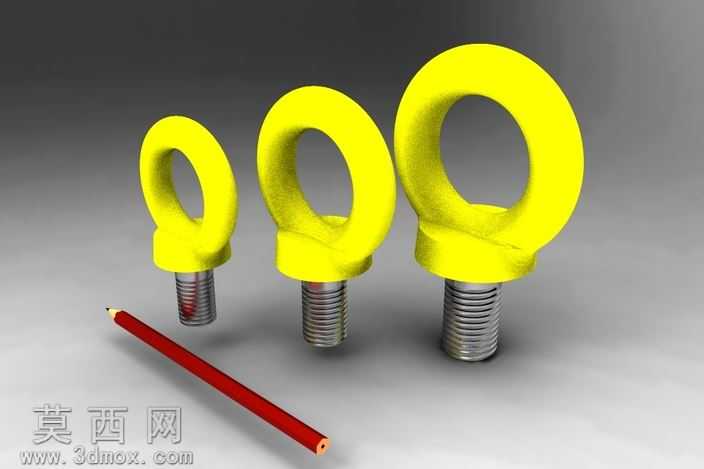

本次建模针对M20、M24、M30三种常用规格的吊环螺丝展开，建模过程严格遵循GOST 4751-73标准的尺寸参数要求，先在三维建模环境中绘制吊环部分的截面轮廓，通过旋转特征生成环形主体的基础形态，针对吊环与螺杆衔接的过渡区域，采用多段曲面放样的方式处理，保证衔接处的圆角过渡自然流畅，避免应力集中的结构缺陷。螺杆部分先绘制标准公制螺纹的牙型截面，通过螺旋线扫描切除生成完整的外螺纹结构，针对不同规格的螺杆长度、螺纹牙距参数分别做参数化调整，保证三个规格的模型既符合统一的设计逻辑，又具备各自准确的尺寸特征。材质设置阶段，吊环主体部分赋予亮黄色喷塑金属材质，调整材质的粗糙度、反射率参数，模拟出工业喷塑表面略带磨砂质感的哑光黄色效果，螺杆部分赋予镀锌钢材材质，添加细微的金属拉丝纹理与表面轻微氧化的质感，还原真实五金件的材质表现。渲染阶段搭建简洁的影棚环境，采用三点布光方案，主光源从侧上方打亮模型主体，突出吊环的环形轮廓与螺杆的螺纹细节，辅光源补充暗部亮度避免阴影死黑，添加环境反射贴图提升金属材质的真实感，场景中加入铅笔作为尺寸参照，直观展现三个不同规格吊环螺丝的实际大小差异。建模过程中对吊环的内孔直径、环体厚度、螺杆公称直径、螺纹有效长度等关键尺寸做了参数化约束，可快速调整生成其他同系列规格的吊环螺丝模型，模型结构完整无破面，可直接用于装配模拟、工程出图、产品展示等多种场景，还原了工业起重用吊环螺丝的真实结构与外观特征，兼顾了尺寸准确性与视觉表现效果。
