索尼Alpha5000微单相机外观结构三维数模

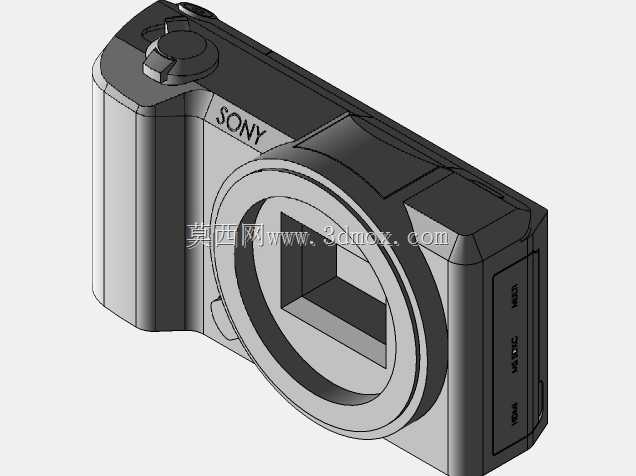

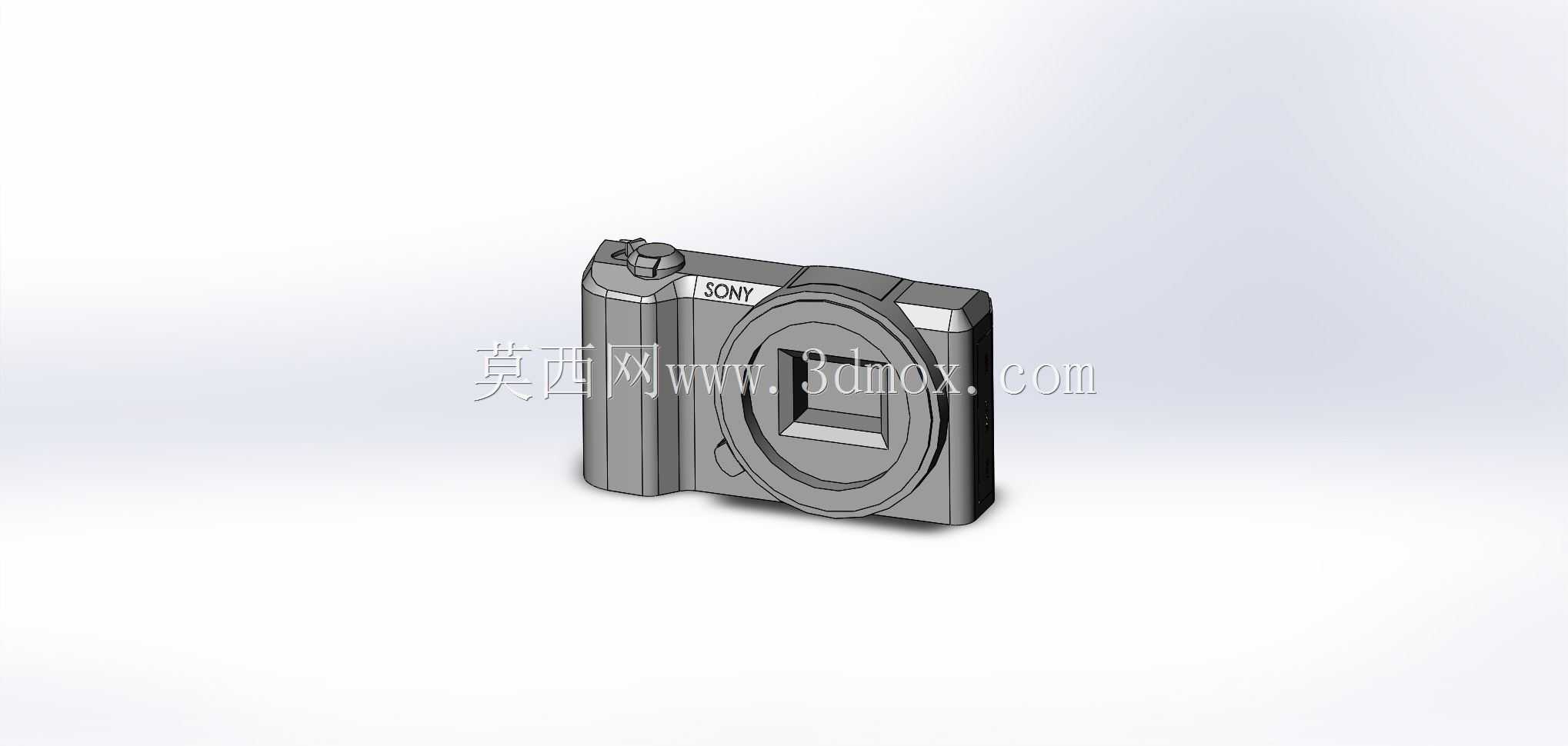

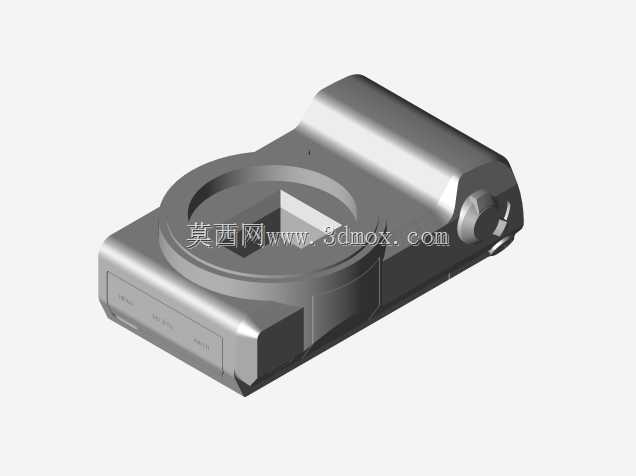

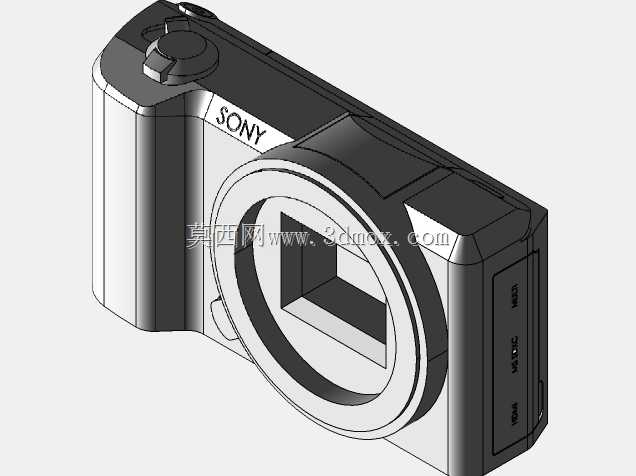

本次呈现的是索尼Alpha5000微单相机的外观结构三维数模，建模过程中完全参照实体设备的实际装配关系搭建，所有外观曲面均通过曲率连续的G2连续过渡处理，避免出现生硬的棱边转折，还原真机握持时的贴合手感。从实际应用场景来看，该数模可用于相机周边配件的开发验证，比如定制皮套、快装板、外接手柄、镜头转接环等配件的结构适配，在配件开模前完成干涉检查与装配公差验证，减少实物打样的迭代次数。

在功能特性的还原上，数模完整保留了机身正面的镜头卡口安装基准面，卡口处的定位缺口、电子触点安装位的尺寸边界完全匹配真机参数，可直接对接不同E卡口镜头的装配验证；机身顶部的模式拨盘、快门按键、电源开关的凸起高度与相邻部件的间隙均按照真机的操作空间预留，拨盘的转动行程空间也做了对应避让，避免配件安装后影响按键操作。机身侧面的HDMI接口、USB数据接口、存储卡仓的开盖翻转角度也在数模中做了运动仿真预留，仓盖开启后的最大翻转角度不会与外接的L型快装板产生干涉，这也是很多配件设计中容易忽略的安装边界问题。

设计思路上，建模时优先保证机身握持区域的曲面精度，手柄处的内凹弧度贴合普通人手的中指、无名指弯曲形态，数模中该区域的曲面偏差控制在0.1mm以内，确保定制皮套缝合后不会出现鼓包或贴合不紧的问题。机身背部的显示屏翻转结构做了简化的运动副设置，可模拟屏幕向上翻转180度自拍、向下翻转45度低位拍摄的不同姿态，方便用户验证自拍杆、屏幕保护膜等配件在不同屏幕角度下的适配情况。外形尺寸方面，数模严格还原真机109.6mm×62.8mm×35.7mm的机身三围，机身重量分布对应的重心位置也在数模中做了配重参考点标注，方便外接稳定器、三脚架快装板时做动平衡调试参考。

从结构设计从业者的使用角度出发，该数模的所有外观面均做了分层处理，机身蒙皮区域、金属顶盖区域、塑料卡口座区域的曲面单独分组，方便后续做不同材质的渲染验证，也可直接导出为STP格式用于手板3D打印验证。在做相机防水壳设计时，可直接提取数模的机身外轮廓作为防水壳内腔的设计基准，预留0.3mm的装配间隙后即可完成内腔结构设计，大幅缩短防水壳的开发周期。同时数模中保留了机身底部的三脚架螺孔位置，螺孔的中心距机身边缘的尺寸、螺孔深度均符合1/4英寸标准三脚架接口规范，可直接对接各类快装板的锁紧螺丝位置验证，避免出现快装板安装后遮挡电池仓的问题。
