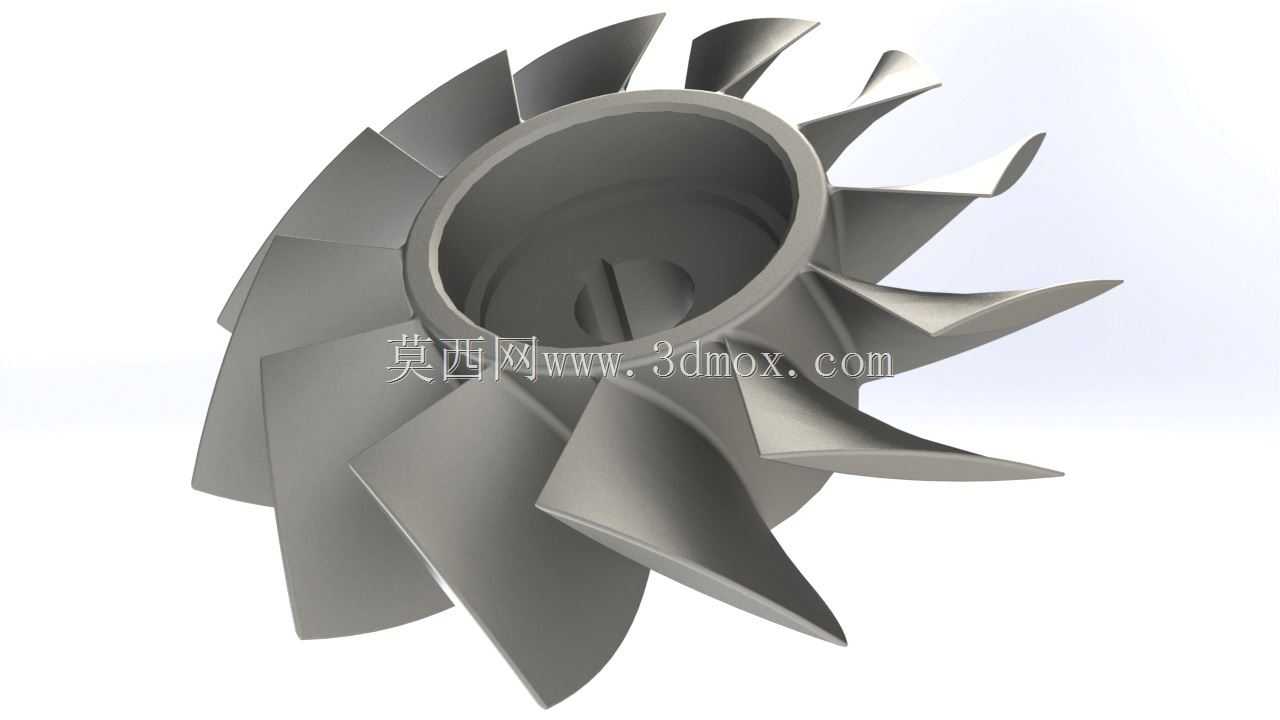

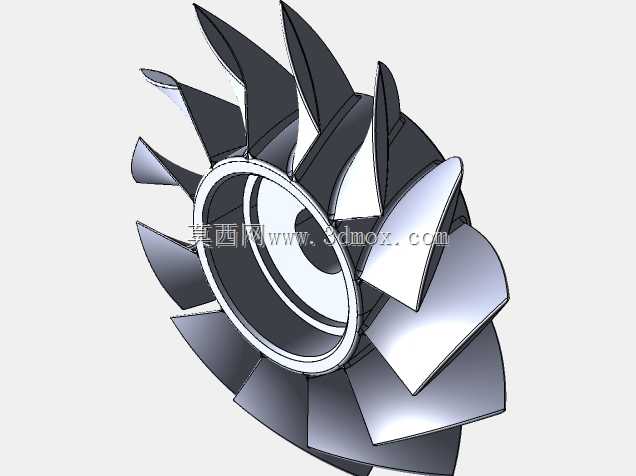

带扭曲叶片的径流式涡轮叶轮结构

该涡轮叶轮属于流体能量转换核心部件，常见于中小型涡轮增压器、微型燃气轮机、工业尾气能量回收透平装置中，依靠高温高压流体冲击叶片完成热能、压力能向旋转机械能的转换，直接决定整套动力或能量回收单元的转换效率与运行稳定性。从结构设计逻辑来看，叶轮采用整体式铣削成型结构，中心轮毂处开设有带键槽的中心安装孔，可与传动轴通过平键实现周向定位，配合轴端锁紧结构完成轴向固定，安装时需保证轮毂端面与轴肩的贴合度控制在0.02mm以内，避免高速旋转时出现端面跳动引发振动。叶片采用空间扭曲翼型设计，从轮毂根部到轮缘位置的叶片安装角呈连续渐变状态，入口段匹配来流方向减少流体冲击损失，出口段引导流体沿轴向顺畅排出，避免流道内出现涡流、二次流等损耗问题；相邻叶片间形成的收敛型流道，可让流体在流经过程中逐步膨胀加速，将自身携带的能量充分传递给叶轮。设计过程中需重点控制叶片的厚度分布，根部位置做加厚圆角过渡，降低应力集中系数，满足每分钟数万转工况下的离心强度要求，轮缘位置做薄型处理减少流体摩擦阻力，同时要严格控制整体动平衡精度，避免高速运行时产生轴系振动损坏配套轴承。该叶轮的安装边界需匹配配套蜗壳的内腔尺寸，轮缘与蜗壳内壁的间隙控制在合理范围，间隙过大会导致流体泄漏降低效率，间隙过小则可能在热态运行时因部件膨胀出现刮擦故障；轮毂的轴向定位尺寸需与轴承位、密封位的尺寸链匹配，保证密封组件的压缩量处于设计区间，避免出现流体泄漏或者密封件过度磨损的问题。在实际应用场景中，这类涡轮叶轮可适配不同参数的流体工况，通过调整叶片数量、扭曲角度、流道宽度即可匹配不同流量、压力等级的主机需求，建模过程中需保证叶片型面的曲率连续性，避免出现局部折角破坏流体流态，同时要对轮毂与叶片的过渡区域做应力校核，确保在最高工作转速、最高工作温度下的结构强度满足安全系数要求。
