双卡紧式RCA音视频连接接口结构

这款双卡紧RCA连接接口，是音视频信号传输链路里的基础无源连接件，日常在消费类影音设备、专业广播级音视频机柜、工业工控人机交互终端的信号接驳场景中大量使用，主要负责模拟复合视频、双声道模拟音频信号的同轴传输，依靠同轴结构的阻抗匹配特性减少信号传输过程中的回波损耗，避免音视频信号出现纹波干扰、色彩失真或者声道串音的问题。

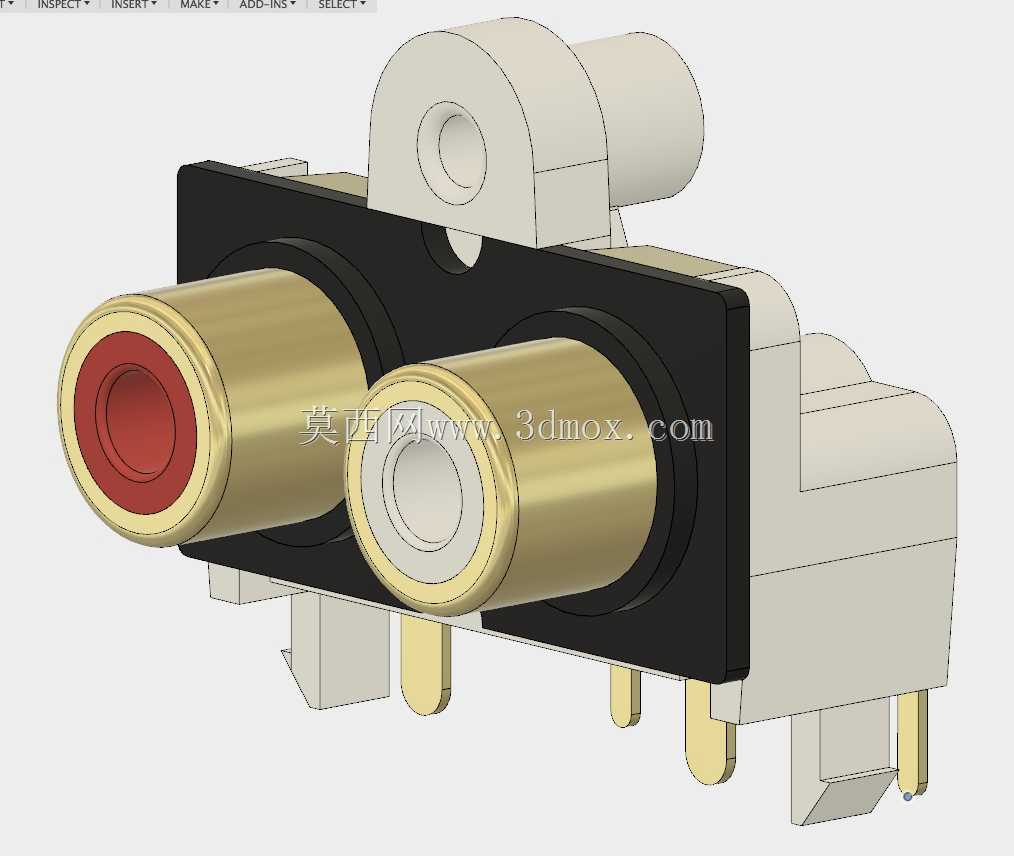

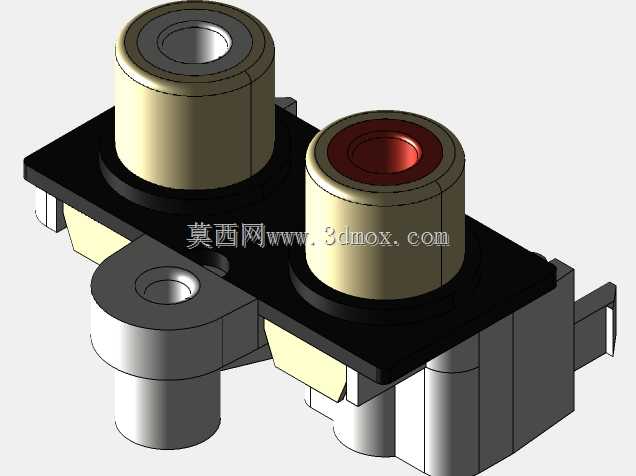

从结构设计逻辑来看，这款接口采用双孔位并排布局，两个同轴插孔分别对应不同信号通道，接口中心的接触内芯采用弹性收口设计，公头插入时能形成足够的接触正压力，保证长期插拔后的接触可靠性，避免出现信号断续的问题；插孔外侧的金属外壳作为信号屏蔽层，能隔绝外界电磁辐射对传输信号的干扰，同时作为公头的定位基准，保证公头插入后的同轴度偏差控制在合理范围内。底座部分采用绝缘耐温的工程塑料作为基体，将两个同轴插孔的导电部件完全隔离，避免不同通道之间出现信号短路，底座侧边延伸出带安装孔的固定耳，安装时可以通过螺丝直接固定在设备面板或者PCB板的支架上，不需要额外设计复杂的固定结构。

安装边界方面，这款接口的整体安装高度适配常规消费电子设备的面板厚度，固定耳上的安装孔位间距符合行业通用的RCA接口安装规范，能直接兼容市面上多数标准面板的开孔尺寸，不需要对现有设备面板做二次改孔；底部的焊针引脚间距适配常规波峰焊的工艺要求，引脚伸出长度满足PCB板的焊接透锡要求，不会出现虚焊、连焊的工艺问题。双卡紧的结构设计，是在插孔根部增加了弹性卡紧结构，公头插入到位后能形成额外的卡持力，即使设备在移动或者受到轻微拉扯的情况下，公头也不会轻易松脱，相比普通单卡结构的RCA接口，抗振动、防松脱的表现更出色，适合用在有一定振动工况的车载影音设备、移动演出音响设备这类场景中。

在实际选型应用中，这类接口的接触阻抗、绝缘耐压参数都能满足常规模拟音视频信号的传输要求，结构上没有复杂的活动部件，长期使用的故障率极低，建模时还原了内部接触弹片的倾斜角度、卡紧结构的卡扣凸起尺寸，以及底座安装孔的位置公差，能直接用于设备面板的装配干涉检查、PCB板的布局布线参考，也可以作为接插件标准件导入整机设备的BOM清单中，不需要重复进行结构建模，能有效缩短结构设计阶段的标准件建模周期。
