宽轨距铁路车辆承载轴箱结构设计

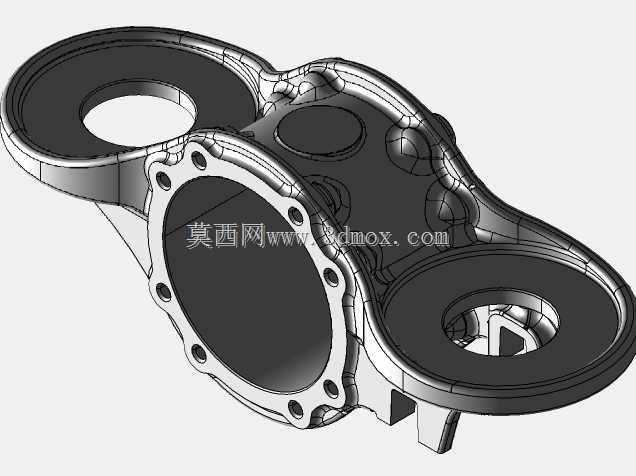

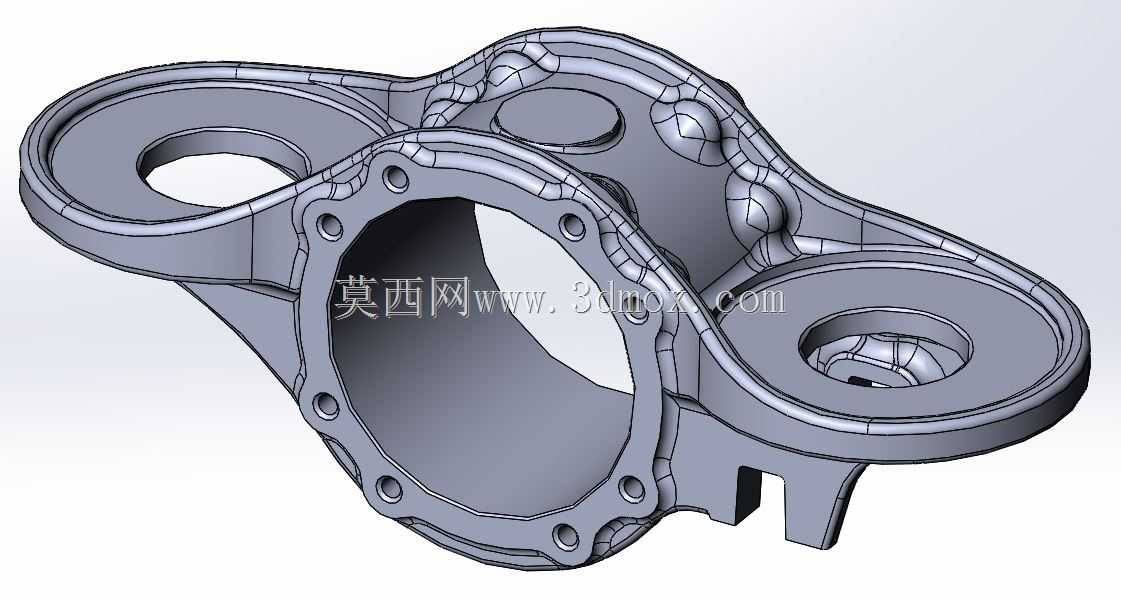

该轴箱应用于宽轨铁路货运车辆转向架走行部，承担轮对轴端定位、载荷传递与运行导向的核心作用，是连接轮对与一系悬挂的关键承载构件，直接决定车辆运行的稳定性与承载可靠性。设计阶段首先明确安装边界参数，中心孔直径276.35毫米，适配大轴重轮对的轴颈装配尺寸，两侧弹簧板安装孔中心距设定为600毫米，匹配对应转向架的一系弹簧布置跨距，保证轴重载荷能够均匀分配到两侧弹簧组件上，避免偏载引发的局部应力集中。结构外形采用一体化铸造成型思路，主体承载腔为环形封闭结构，周向均匀布置螺栓安装孔，用于轴箱端盖的密封紧固，防止运行过程中粉尘、水汽侵入轴承装配腔，保障轴承润滑环境稳定。两侧延伸的弹簧承托结构做了圆弧过渡加强处理，在弹簧安装座与主体腔体的连接区域设置渐变式加强筋，既控制整体铸件重量，又能有效承受垂向冲击载荷与横向交变载荷，适配铁路线路运行中的复杂受力工况。轴箱下部设置定位卡槽结构，用于匹配转向架侧架的定位挡边，实现轴箱与侧架的横向、纵向定位约束，限制轮对在运行过程中的非必要位移，保证轮对与轨道的几何匹配关系。建模过程中对所有安装孔位、配合面做了公差适配预留，轴承装配腔的内壁粗糙度、圆柱度要求均按重载铁路部件标准设定，弹簧承托面的平面度做了专项约束，避免弹簧安装后出现偏斜受力。整体结构充分考虑铸造成型工艺性，所有转角位置均设置合理铸造圆角，避免尖角处的铸造缺陷与应力集中，壁厚设计保持均匀过渡，减少铸件冷却过程中的变形风险，满足批量生产的工艺要求。
