树莓派4开发板简化结构三维数模

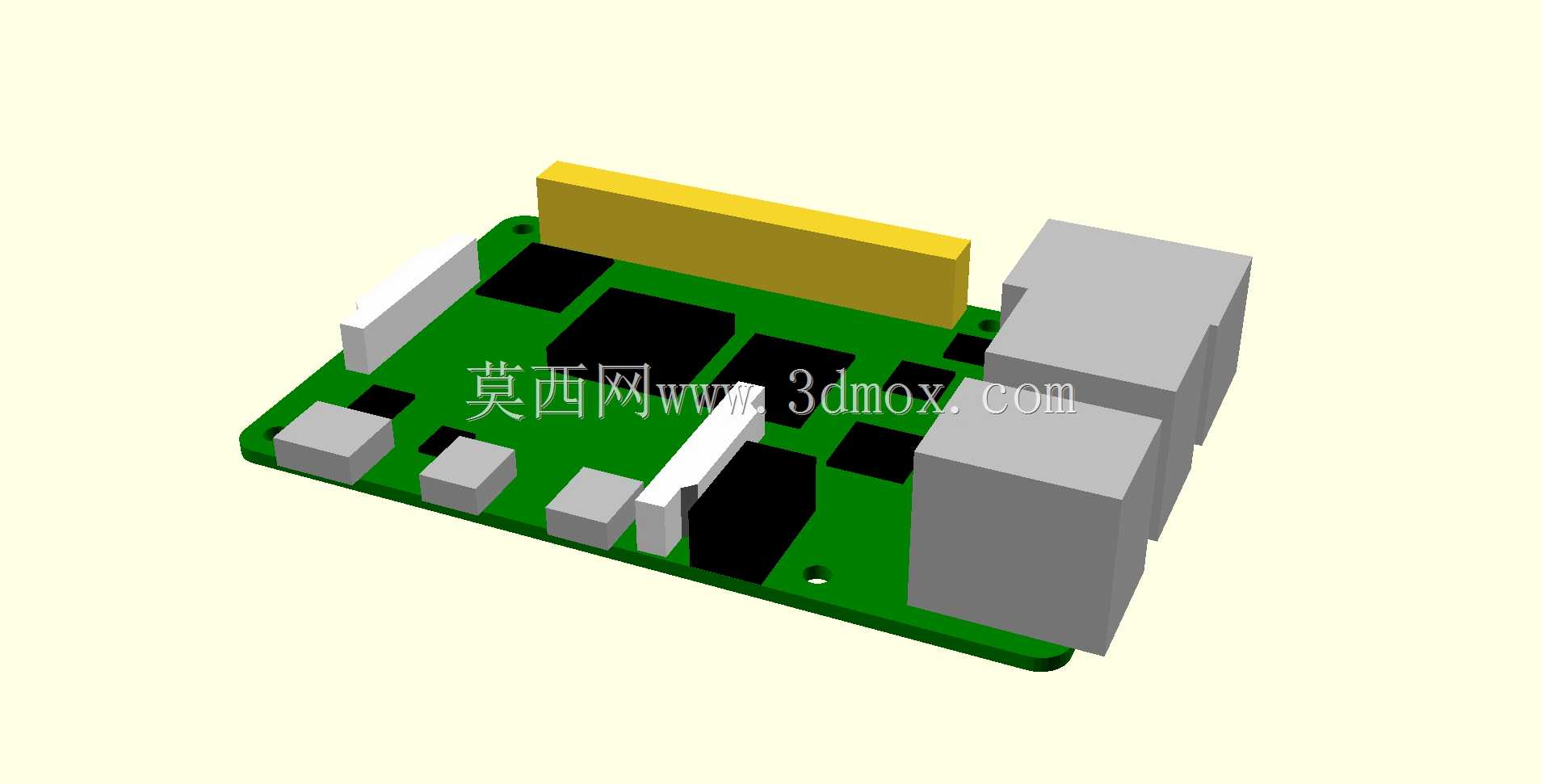

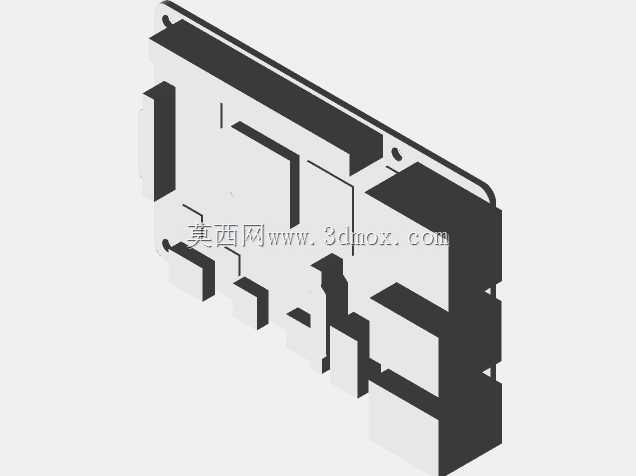

在嵌入式开发、智能硬件原型验证的工作场景中，很多结构工程师在做配套外壳设计、设备集成安装时，往往不需要用到树莓派4板卡的全细节精细模型，过于复杂的元件细节反而会拖慢装配体的运行效率，也会干扰对外壳配合、安装空间的核心判断，这版简化结构数模就是针对这类实际工程需求搭建的。模型还原了树莓派4开发板的核心外形轮廓，PCB基板的整体长宽尺寸、边角圆角特征都按照实物比例还原，板上的核心凸起元件都做了方块化简化处理，包括板载的以太网接口、USB接口排、HDMI接口、GPIO排针座、核心处理器散热块、板载存储模块、电源接口等位置的凸起高度、占位边界都和实物安装尺寸保持一致，没有做多余的细节刻画，完全满足外壳设计时的干涉检查需求。做嵌入式设备集成的时候，工程师可以直接把这个数模导入到自己的设备装配体里，快速预留出板卡的安装空间，提前确认接口位置和设备外壳开孔的对位关系，不用等拿到实物板卡再反复测量调整尺寸，能大幅缩短原型开发的前期验证周期。设计这版数模的时候，特意没有添加板上的细小电阻电容、丝印标识这类对外壳设计、安装排布没有影响的细节，整个数模的曲面数量很少，在各类三维设计软件里打开、编辑、装配都不会出现卡顿，也不会因为细小特征的存在导致导出其他格式时出现破面问题。在做安装孔位匹配的时候，模型上预留的板卡固定孔位置、孔径大小都和实物一致，工程师可以直接在装配环境里匹配对应的铜柱、螺丝规格，提前排布内部走线的空间，确认板卡和其他配套模块比如散热风扇、扩展板、电池模块之间的安全间隙，避免实际组装时出现元件干涉、接口被遮挡的问题。很多做智能小设备开发的团队，在前期结构方案评审阶段，用这类简化模型做装配演示，既能清晰展示板卡的安装位置和接口方向，又不会因为模型过于复杂导致评审时软件操作卡顿，也能避免核心板卡的精细PCB细节在方案流转过程中出现不必要的信息泄露。对于做3D打印定制外壳的爱好者或者小批量定制厂商来说，这个模型也能直接用来做外壳的内腔匹配，不用自己手动测量板卡尺寸绘制轮廓，直接导入模型就可以生成外壳的基础腔体，再根据需求添加卡扣、开孔、散热格栅等结构，能减少很多重复的测量建模工作，也能避免手动测量带来的尺寸误差，降低打印后外壳装不上、对位不准的返工概率。
