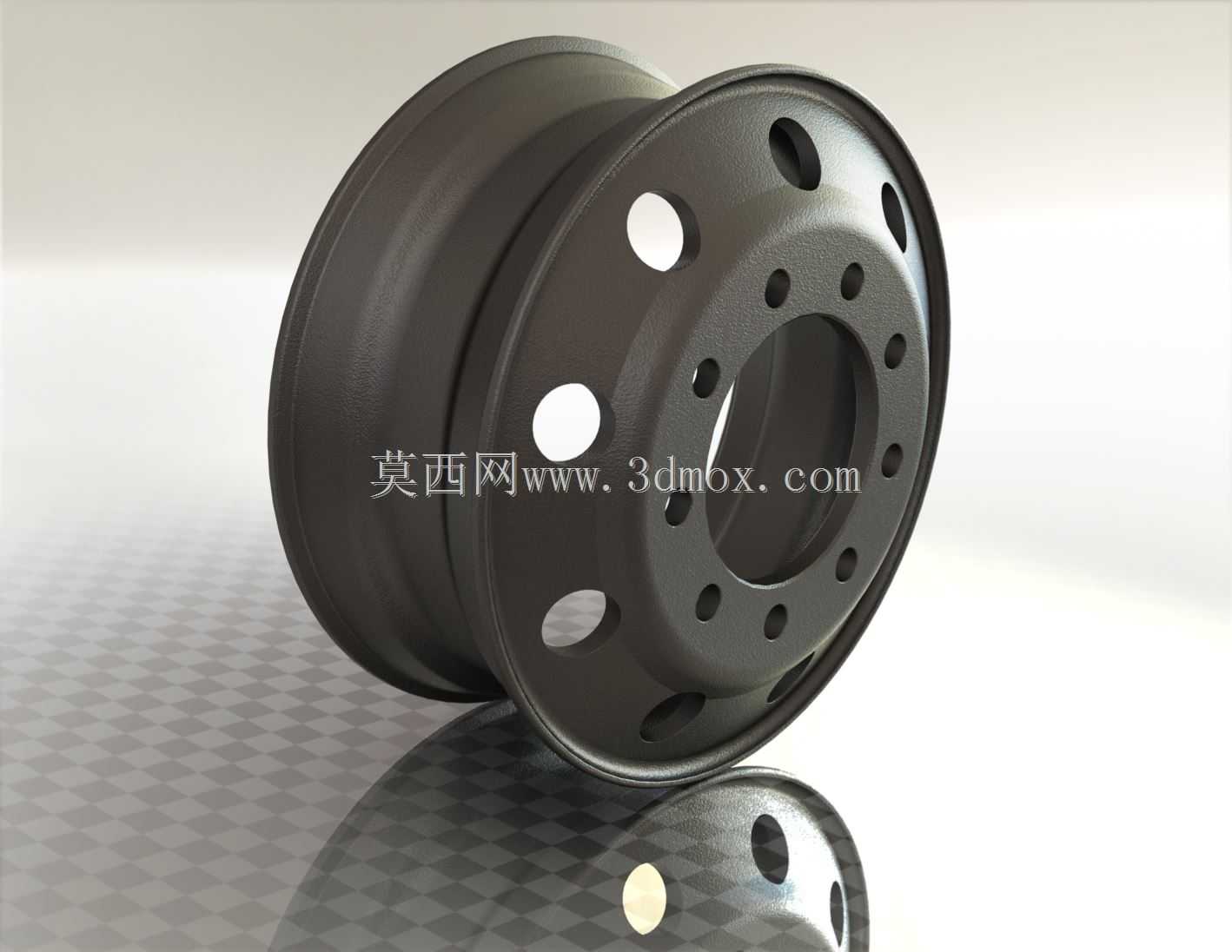

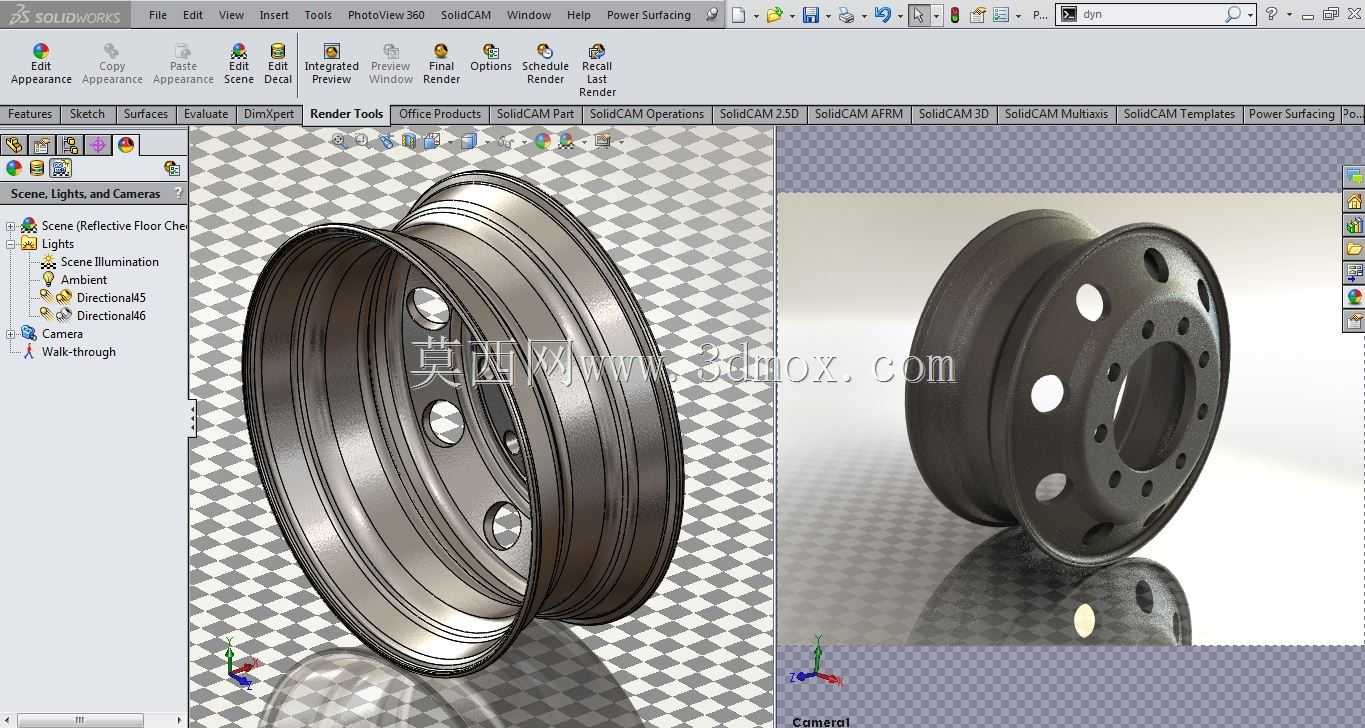

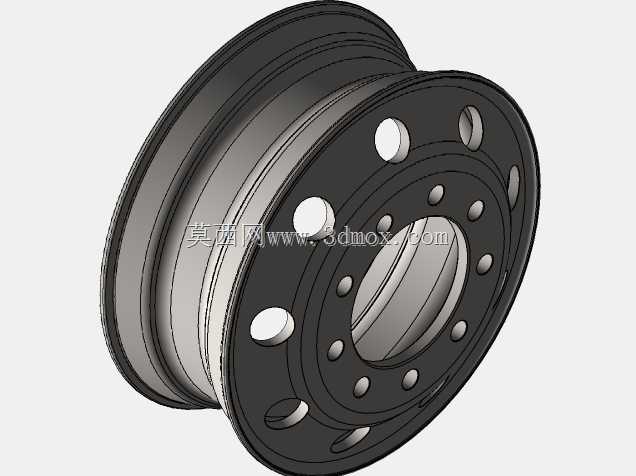

商用车钢制轮毂结构三维设计

这款钢制轮毂主要面向中重型商用车的非驱动轮装配场景，适配常规有内胎的载重轮胎规格，日常承担整车承载、行驶过程中力传导的核心作用，在货运车辆、客运巴士的轮端系统中属于核心安全部件。从结构设计逻辑来看，整体采用轮辋与轮辐焊接成型的分体式结构，轮辋部分采用多道滚压成型的阶梯式轮廓，分别对应胎圈座、轮缘、气门嘴伸出孔的位置，滚压成型的圆弧过渡区域做了等壁厚设计，避免应力集中导致的行驶过程中开裂问题，轮缘位置的加厚凸起结构，能够在轮胎充气后牢牢卡住胎圈，即使在重载急转弯、路面颠簸冲击的工况下，也能避免轮胎脱圈的风险。轮辐部分采用等厚钢板冲压成型，盘面均匀分布的螺栓孔按照标准PCD节圆尺寸排布，中心定位孔与车桥轴头采用间隙配合定位，装配时依靠螺栓的预紧力实现轮辐与轴头法兰面的紧密贴合，盘面开设的多个大尺寸减重孔，一方面能够降低轮毂整体的转动惯量，减少车辆行驶过程中的非簧载质量，提升行驶平顺性，另一方面也能为制动鼓、制动盘的散热提供空气流通通道，避免长下坡连续制动时热量堆积导致的制动效能衰减。设计过程中重点考量了安装边界的匹配性，轮辋的偏距参数严格对应车桥的轮距设计要求，装配后轮胎的中心面与车桥轴承的受力中心重合，减少轴承承受的附加弯矩，延长轮端轴承的使用寿命；轮辐与轮辋的焊接位置选在轮辋中部的应力平缓区域，焊接坡口采用预留钝边的对接结构，焊后做去应力处理，避免焊接残余应力在交变载荷作用下引发焊缝开裂。实际使用场景中，这类钢制轮毂相比铝合金轮毂具备更强的抗冲击能力，在工地、矿区等非铺装路面行驶时，遇到路面碎石、坑洼的冲击不易发生变形断裂，维护成本更低，轮辋表面的光滑曲面设计也减少了行驶过程中的风阻，同时不容易积存泥污，日常清理维护更加便捷。气门嘴的安装位置特意避开了轮辐的加强筋区域，安装后不会与制动管路、轴头部件发生干涉，充气操作时的操作空间充足。轮辐盘面的螺栓孔周边做了局部冷镦加厚处理，因为螺栓紧固区域是应力集中的核心位置，加厚处理能够分散螺栓预紧力带来的局部压应力，避免长期使用后螺栓孔出现压溃变形，保证车轮固定的可靠性。
